2025秋-人教版九年级物理17.3电阻的测量（课件）

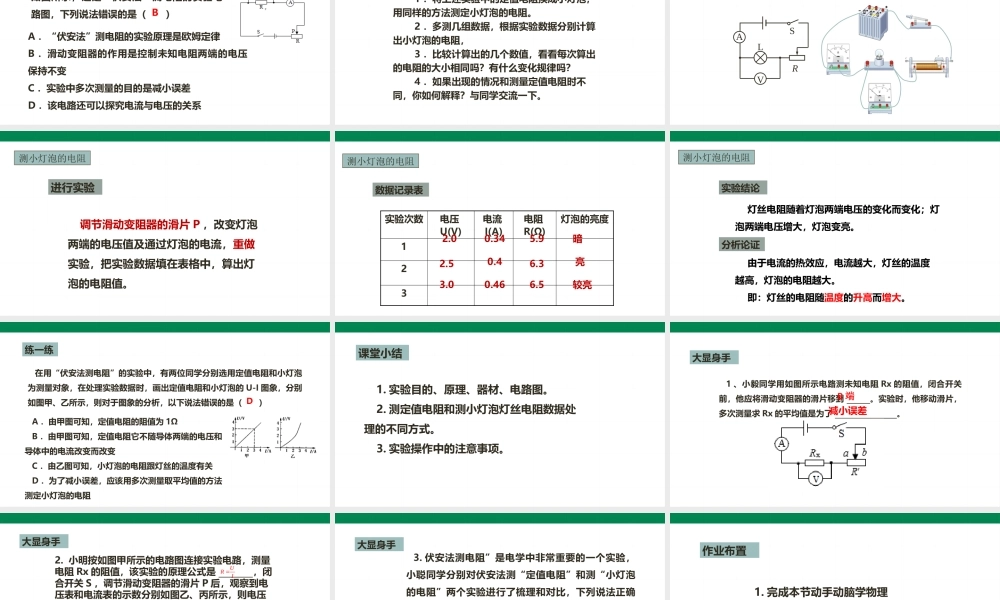

人教版九年级物理第十七章第三节 电阻的测量温故知新• 某段导体两端电压为 3V, 通过它的电流为 0.3A, 则此导体的电阻为多大？• 若两端电压为 2V ，此导体的电阻为多少？AV3.03R= UI解： = =10Ω若电压为 2V ，电阻仍为10Ω 。想想议议 电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？ 用电压表和电流表可以间接测出导体的电阻I = URR= UI想想议议为了减小误差，需要多次测量，实验中如果想多测几组数据，应该怎样做？在电路中接入一个滑动变阻器，改变定值电阻两端的电压和通过定值电阻的电流，多测几组数据，算出电阻的平均值，减小误差。 1 ．写出你的实验步骤及实验数据记录表格； 2 ．按电路图连接电路，并进行测量； 3 ．将测量的数据记录在自己设计的记录表中； 4 ．根据测得的数据，利用欧姆定律算出电阻值； 5 ．多测几组数据，看看测得的电阻值是否一样。实验要求电阻的测量用电压表、电流表测电阻 R= U I电阻的测量实验目的实验原理 电 路 图连接实物电路时，应该注意的问题：1 、连接电路的过程中，开关应处于断开状态。2 、滑动变阻器的正确接法“一上一下”，闭合开关前，滑片应调到阻值最大处。3 、必须使电流分别从电压表和电流表的正接线柱流入，负接线柱流出。4 、电压表和电流表都要选择合适的量程。电阻的测量 实 物 图 注意事项实验步骤1.根据电路图，连接实物电路。2.闭合开关，调节滑动变阻器，读取并记录三组电流表、电压表数据填入数据记录表格。3.计算定值电阻的阻值，并求电阻的平均值。4. 整理实验器材。电阻的测量 物理量实验序号 电压（伏）电流（安） 电阻RX （欧）RX 平均值（欧）123数据记录表0.2422.50.350.68.38.38.38.3电阻的测量1. 以下为某同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是（ ）A ．连接电路时，应先闭合开关B ．连接电表时，应先选小量程C ．闭合开关时，应先将变阻器滑片移到阻值最大处D ．计算电阻时，应先计算电压平均值与电流平均值练一练C练一练A ．“伏安法”测电阻的实验原理是欧姆定律B ．滑动变阻器的作用是控制未知电阻两端的电压保持不变C ．实验中多次测量的目的是减小误差D ．该电路还可以探究电流与电压的关系如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（ ）B 1 ．将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。 2 ．...
