2025秋-人教版九年级物理17.4欧姆定律在串、并联电路中的应用（课件）

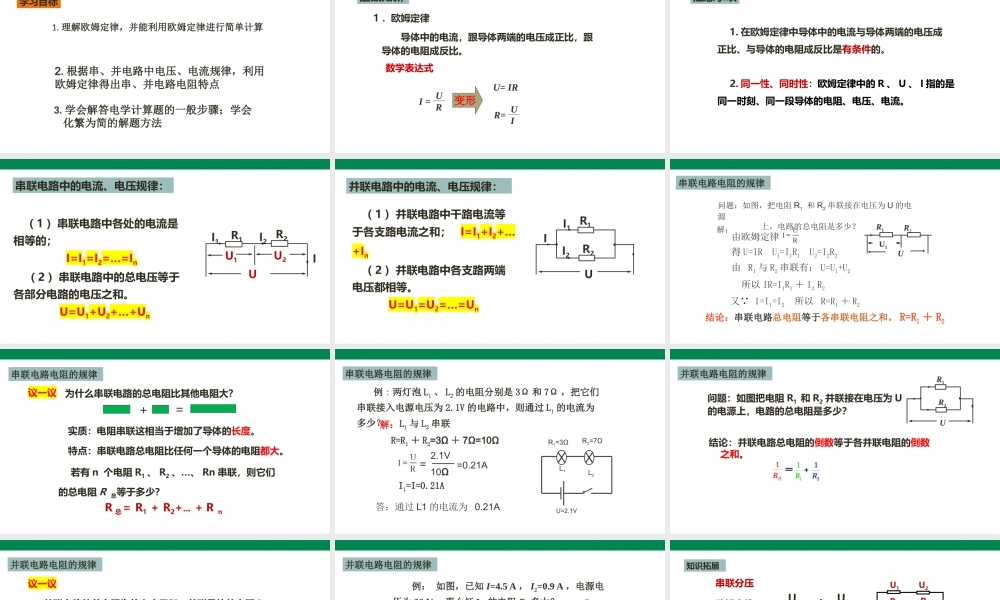

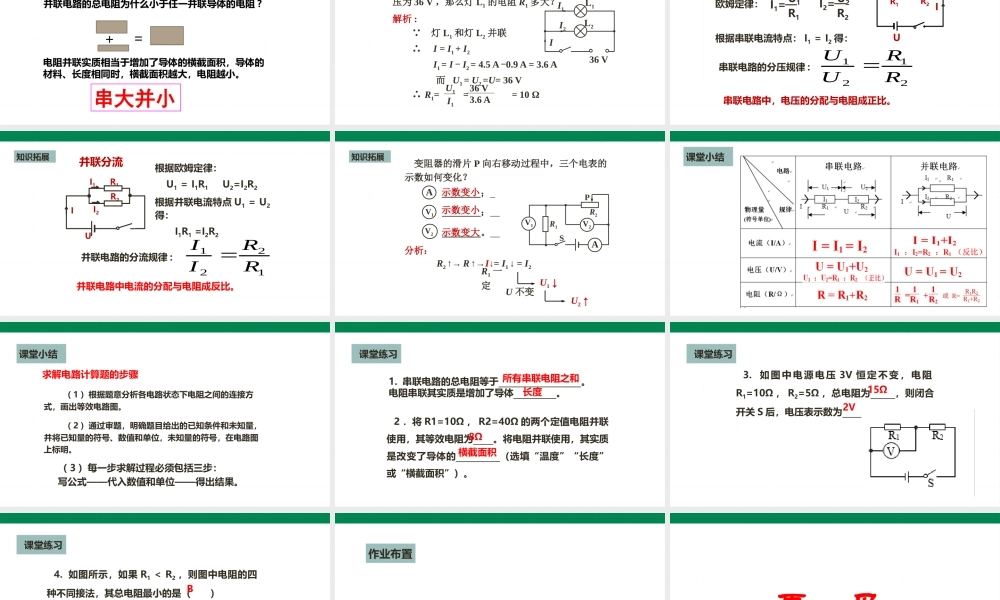

人教版九年级物理第十七章第四节 欧姆定律在串、并联电路中的应用1. 理解欧姆定律，并能利用欧姆定律进行简单计算2. 根据串、并电路中电压、电流规律，利用欧姆定律得出串、并电路电阻特点3. 学会解答电学计算题的一般步骤；学会化繁为简的解题方法学习目标温故知新 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。1 ．欧姆定律数学表达式I = URR= UIU= IR变形1. 在欧姆定律中导体中的电流与导体两端的电压成正比、与导体的电阻成反比是有条件的。注意事项2. 同一性、同时性：欧姆定律中的 R 、 U 、 I 指的是同一时刻、同一段导体的电阻、电压、电流。 （ 1 ）串联电路中各处的电流是相等的； I=I1=I2=…=In （ 2 ）串联电路中的总电压等于各部分电路的电压之和。 U=U1+U2+…+UnR2UIR1U1U2I2I1串联电路中的电流、电压规律：I1II2R2R1U （ 1 ）并联电路中干路电流等于各支路电流之和； I=I1+I2+…+In （ 2 ）并联电路中各支路两端电压都相等。 U=U1=U2=…=Un并联电路中的电流、电压规律： 所以 IR=I1R1 ＋ I2 R2 UR1 R2 U1又 I=I1=I2 所以 R=R1 ＋ R2串联电路电阻的规律问题：如图，把电阻 R1 和 R2 串联接在电压为 U 的电源 上，电路的总电阻是多少？解：由欧姆定律 得 U=IR U1=I1R1 U2=I2R2由 R1 与 R2 串联有： U=U1+U2结论：串联电路总电阻等于各串联电阻之和。 R=R1 ＋ R2为什么串联电路的总电阻比其他电阻大？特点：串联电路总电阻比任何一个导体的电阻都大。＋＝实质：电阻串联这相当于增加了导体的长度。若有 n 个电阻 R1 、 R2 、…、 Rn 串联，则它们的总电阻 R 总等于多少？R 总＝ R1 ＋ R2+… ＋Ｒ n串联电路电阻的规律议一议 例 : 两灯泡 L1 、 L2 的电阻分别是 3Ω 和 7Ω ，把它们串联接入电源电压为 2.1V 的电路中，则通过 L1 的电流为多少？L1 与 L2 串联解：R=R1 ＋ R2=3Ω ＋ 7Ω=10ΩI1=I=0.21A=2.1V=0.21A10Ω答：通过 L1 的电流为 0.21AU=2.1VR1=3ΩR2=7ΩL1L2串联电路电阻的规律 问题：如图把电阻 R1 和 R2 并联接在电压为 U的电源上，电路的总电阻是多少？R2R1U结论：并联电路总电阻的倒数等于各并联电阻的倒数 之和。（3）并R111R21R＝+（3）并R111R21R＝+并联电路电阻的规律并联电路的总电阻为什么小于任一并联导体的电阻 ?+=电阻并联实质相当于增加了导体的横截面积，导体的材料...
