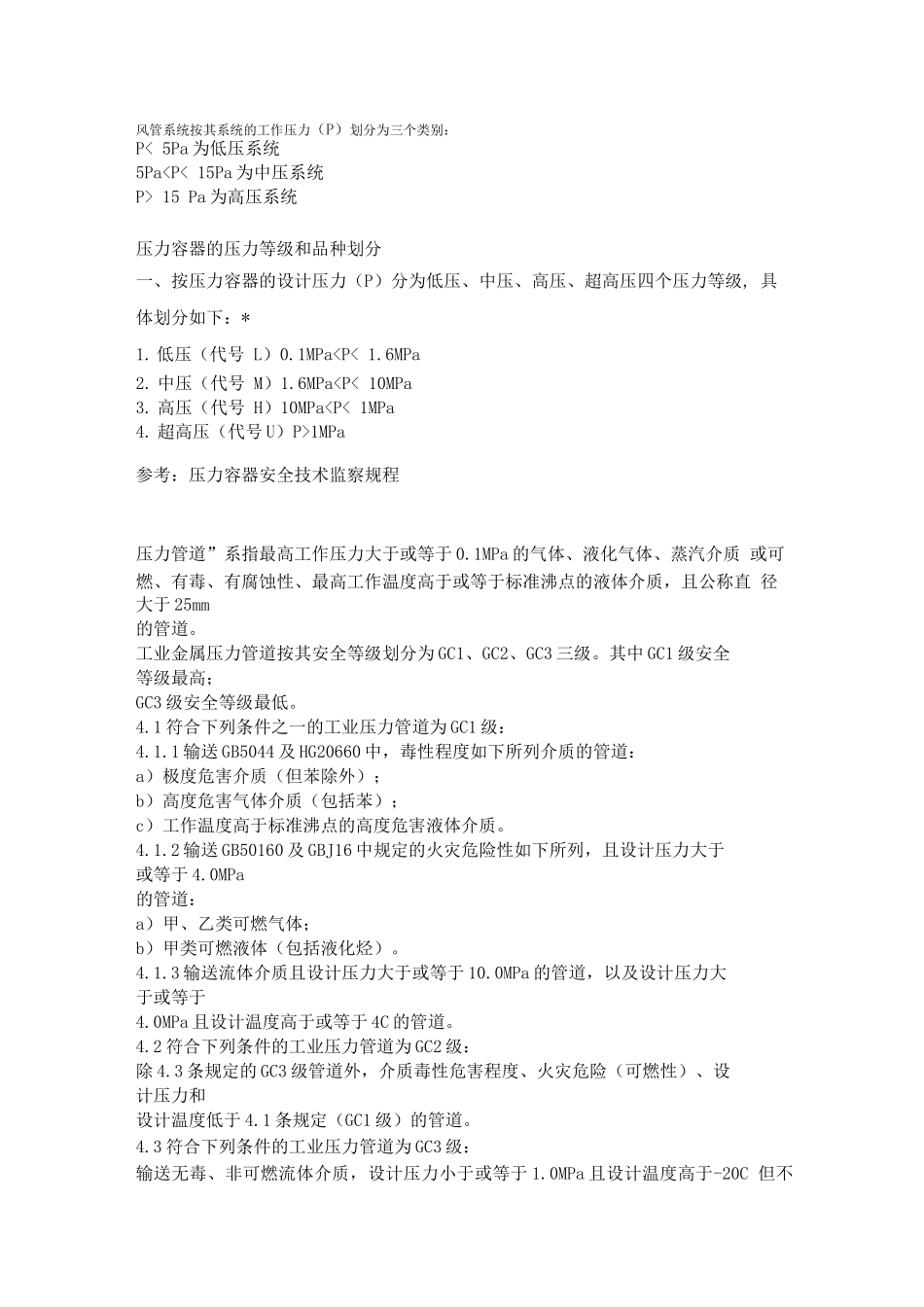

风管系统按其系统的工作压力（P）划分为三个类别：P< 5Pa 为低压系统5Pa 15 Pa 为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力（P）分为低压、中压、高压、超高压四个压力等级, 具体划分如下：*1. 低压（代号 L）0.1MPa1MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于 0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于 25mm的管道。工业金属压力管道按其安全等级划分为 GC1、GC2、GC3 三级。其中 GC1 级安全等级最高；GC3 级安全等级最低。4.1 符合下列条件之一的工业压力管道为 GC1 级：4.1.1 输送 GB5044 及 HG20660 中，毒性程度如下所列介质的管道：a）极度危害介质（但苯除外）；b）高度危害气体介质（包括苯）；c）工作温度高于标准沸点的高度危害液体介质。4.1.2 输送 GB50160 及 GBJ16 中规定的火灾危险性如下所列，且设计压力大于或等于 4.0MPa的管道：a）甲、乙类可燃气体；b）甲类可燃液体（包括液化烃）。4.1.3 输送流体介质且设计压力大于或等于 10.0MPa 的管道，以及设计压力大于或等于4.0MPa 且设计温度高于或等于 4C 的管道。4.2 符合下列条件的工业压力管道为 GC2 级：除 4.3 条规定的 GC3 级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于 4.1 条规定（GC1 级）的管道。4.3 符合下列条件的工业压力管道为 GC3 级：输送无毒、非可燃流体介质，设计压力小于或等于 1.0MPa 且设计温度高于-20C 但不高于+186C 的管道。4.4 涉及毒性或可燃性不同的混合介质时，应按其中毒性或可燃性危害程度最大的介质考虑。当某一危害性介质含量微小时，应按其危害程度及其含量综合考虑，由业主或设计决定混合介质的毒性或可燃性类别。定义里三点要特别注意：“0.1MPa ”，介质类别，“25mm”,不然很容易划错类别管道的用途广泛，品种繁多。不同领域内使用的管道，其分类方法也不同。一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类。具体情况可见图 1。在一般法规、标准、法律规范中，为了便于设计、施工验收和使用管理和检验，往往根据介质的特性和设计参数采纳综合分类...
