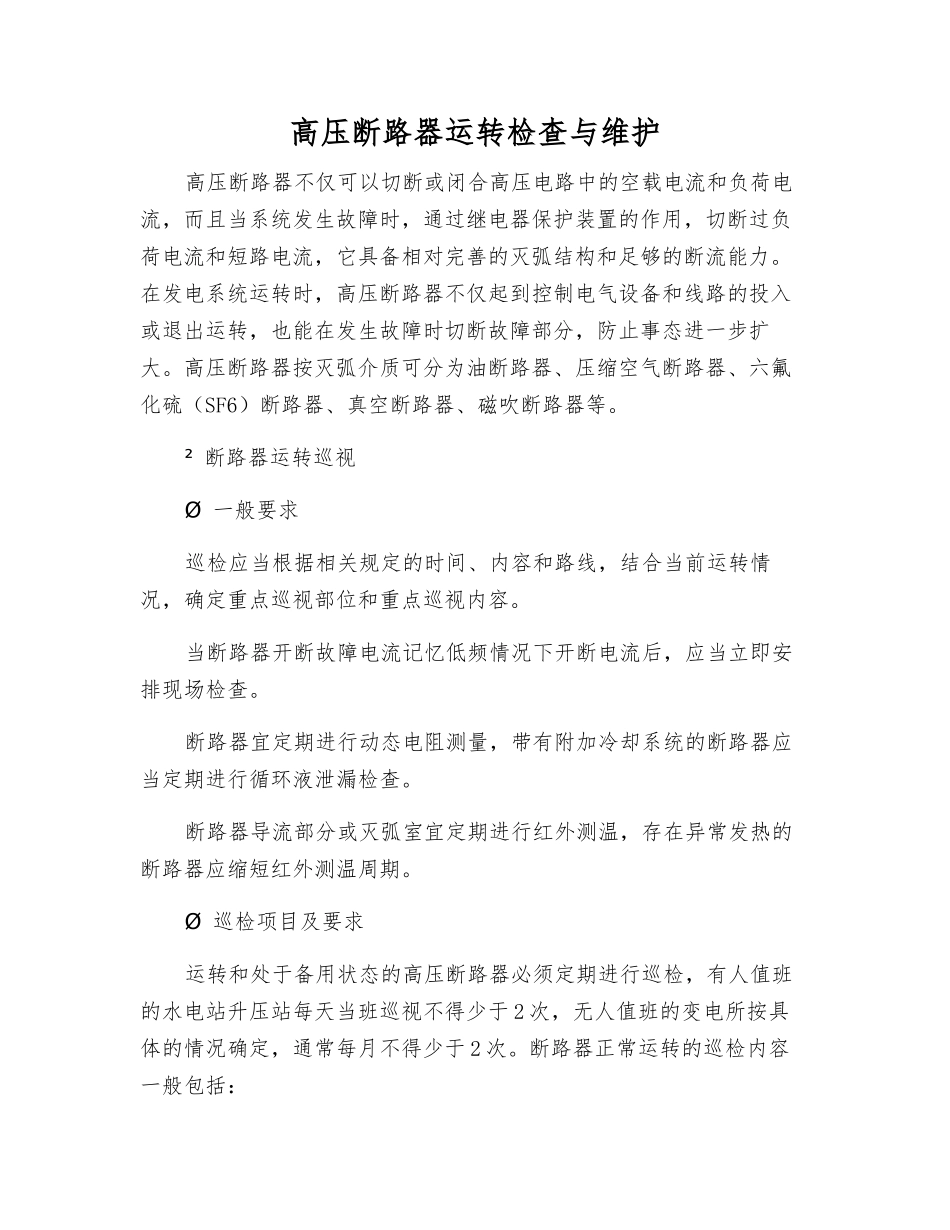

高压断路器运行检查与维护

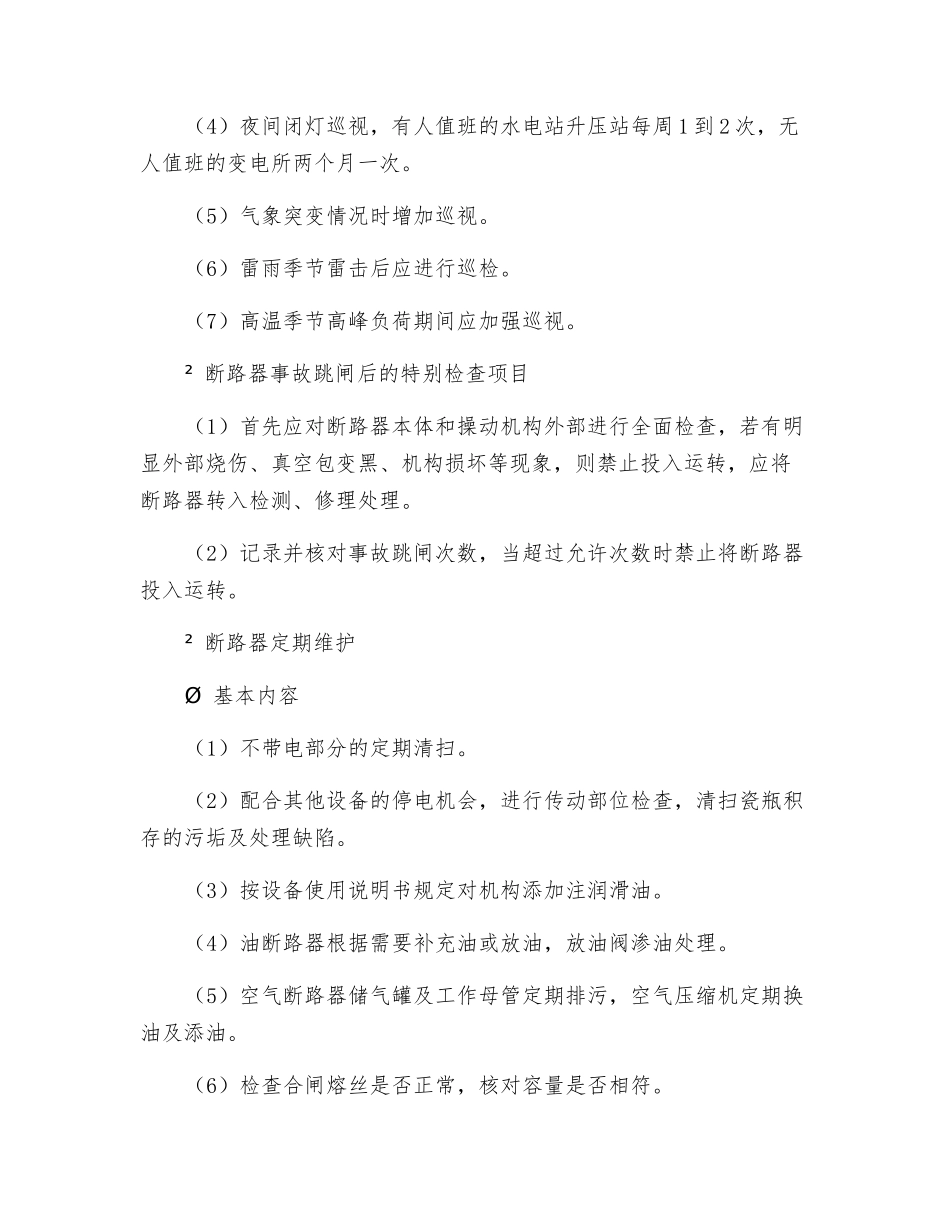

高压断路器运转检查与维护高压断路器不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电器保护装置的作用，切断过负荷电流和短路电流，它具备相对完善的灭弧结构和足够的断流能力。在发电系统运转时，高压断路器不仅起到控制电气设备和线路的投入或退出运转，也能在发生故障时切断故障部分，防止事态进一步扩大。高压断路器按灭弧介质可分为油断路器、压缩空气断路器、六氟化硫（SF6）断路器、真空断路器、磁吹断路器等。 ² 断路器运转巡视 Ø 一般要求巡检应当根据相关规定的时间、内容和路线，结合当前运转情况，确定重点巡视部位和重点巡视内容。当断路器开断故障电流记忆低频情况下开断电流后，应当立即安排现场检查。断路器宜定期进行动态电阻测量，带有附加冷却系统的断路器应当定期进行循环液泄漏检查。断路器导流部分或灭弧室宜定期进行红外测温，存在异常发热的断路器应缩短红外测温周期。 Ø 巡检项目及要求运转和处于备用状态的高压断路器必须定期进行巡检，有人值班的水电站升压站每天当班巡视不得少于 2 次，无人值班的变电所按具体的情况确定，通常每月不得少于 2 次。断路器正常运转的巡检内容一般包括：（1）操动机构分合闸指示器指示是否正确一致。（2）机构柜内各电源开关投入是否正常，加热器在潮湿或雨雪天气应可投入使用。（3）机构柜内二次接线是否良好，有无过热现象。（5）断路器各相支持瓷套有无裂纹破损、放电现象，表面是否清洁。（6）断路器本体有无异常，进出引线接头接触是否良好，有无过热现象，接头处热缩材料有无开裂。（7）断路器通过的负荷电流是否在额定值范围以内。（8）断路器灭弧室无过热、无异响，真空灭弧室清亮透明无变色。（9）断路器动作计数器指示是否正常并能够自动计数。（10）断路器各传动机构动作是否正常，有无变位、脱落现象，触头压力弹簧是否工作正常。（11）断路器端子箱内各接线是否良好，储能电机电源开关是否在合闸位置。 ² 断路器特别巡视要求（1）新设备投运的巡检，周期应相对缩短。投运 72h 以后转入正常巡视。（2）操动机构油压或气压等设备运转参数异常变化应加强巡视。（3）断路器故障跳闸后或运转中发现异常现象应加强巡视。（4）夜间闭灯巡视，有人值班的水电站升压站每周 1 到 2 次，无人值班的变电所两个月一次。（5）气象突变情况时增加巡视。（6）雷雨季节雷击后应进行巡检。（7）高温季节高峰负荷期间应加强巡视。 ...
