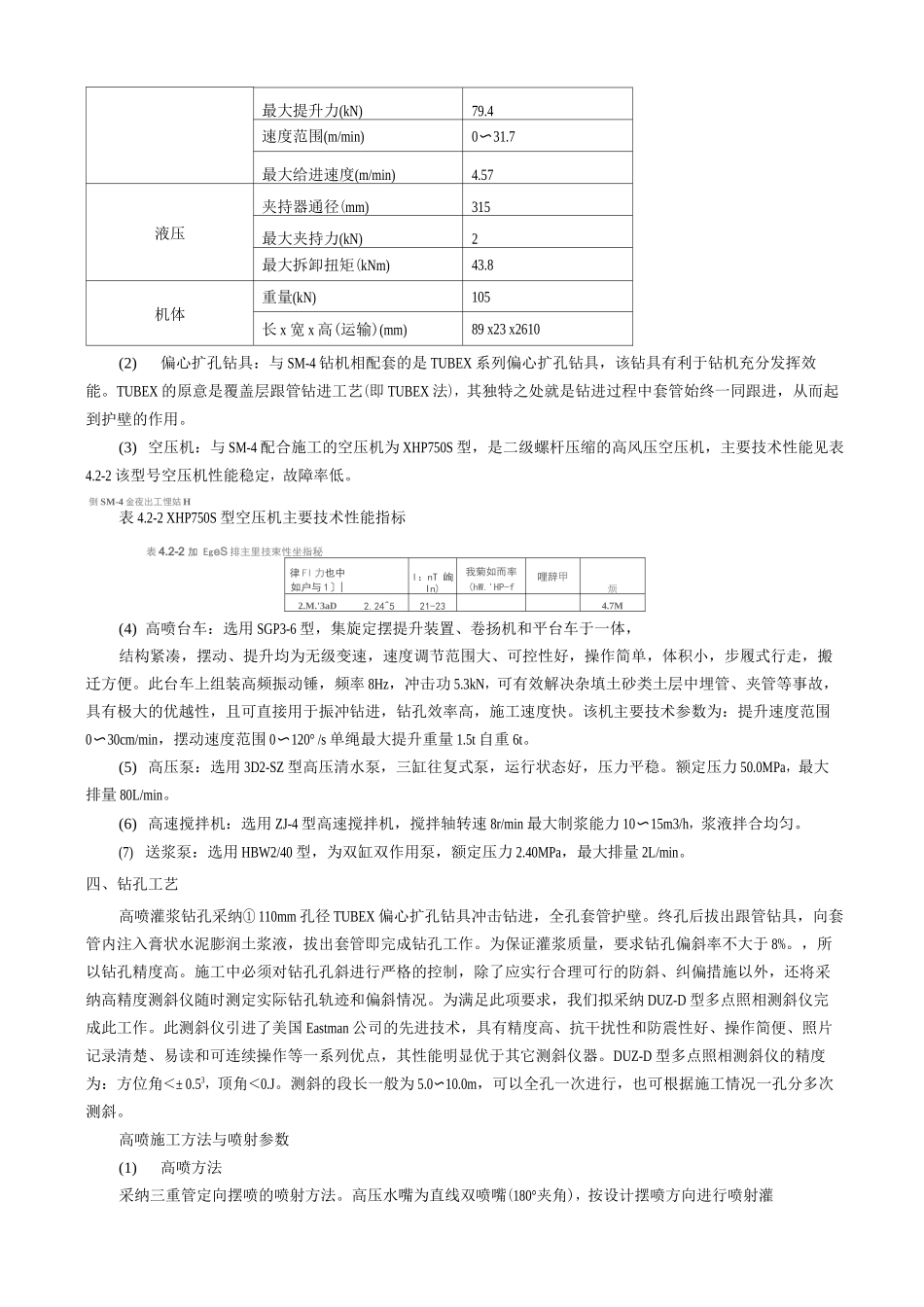

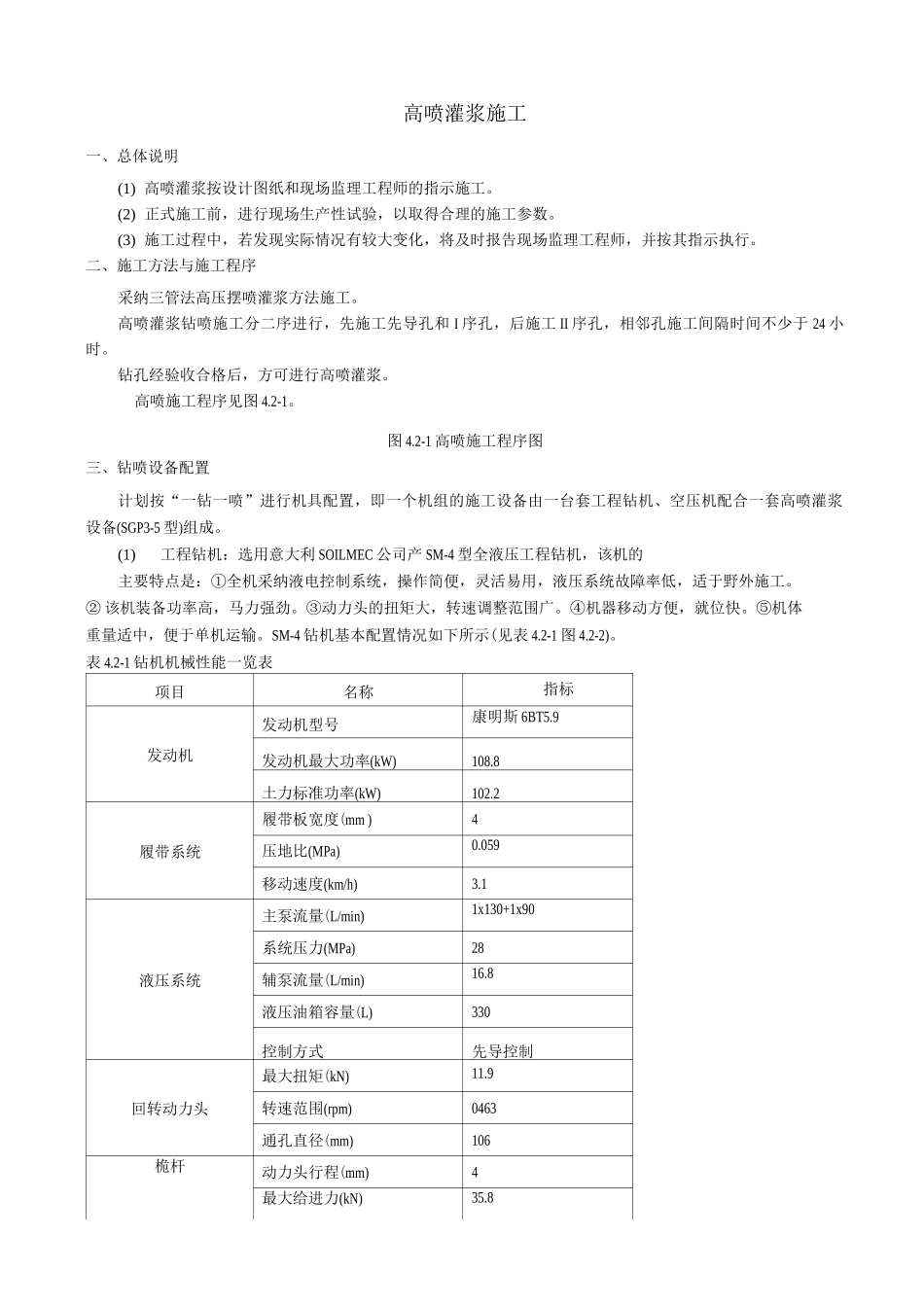

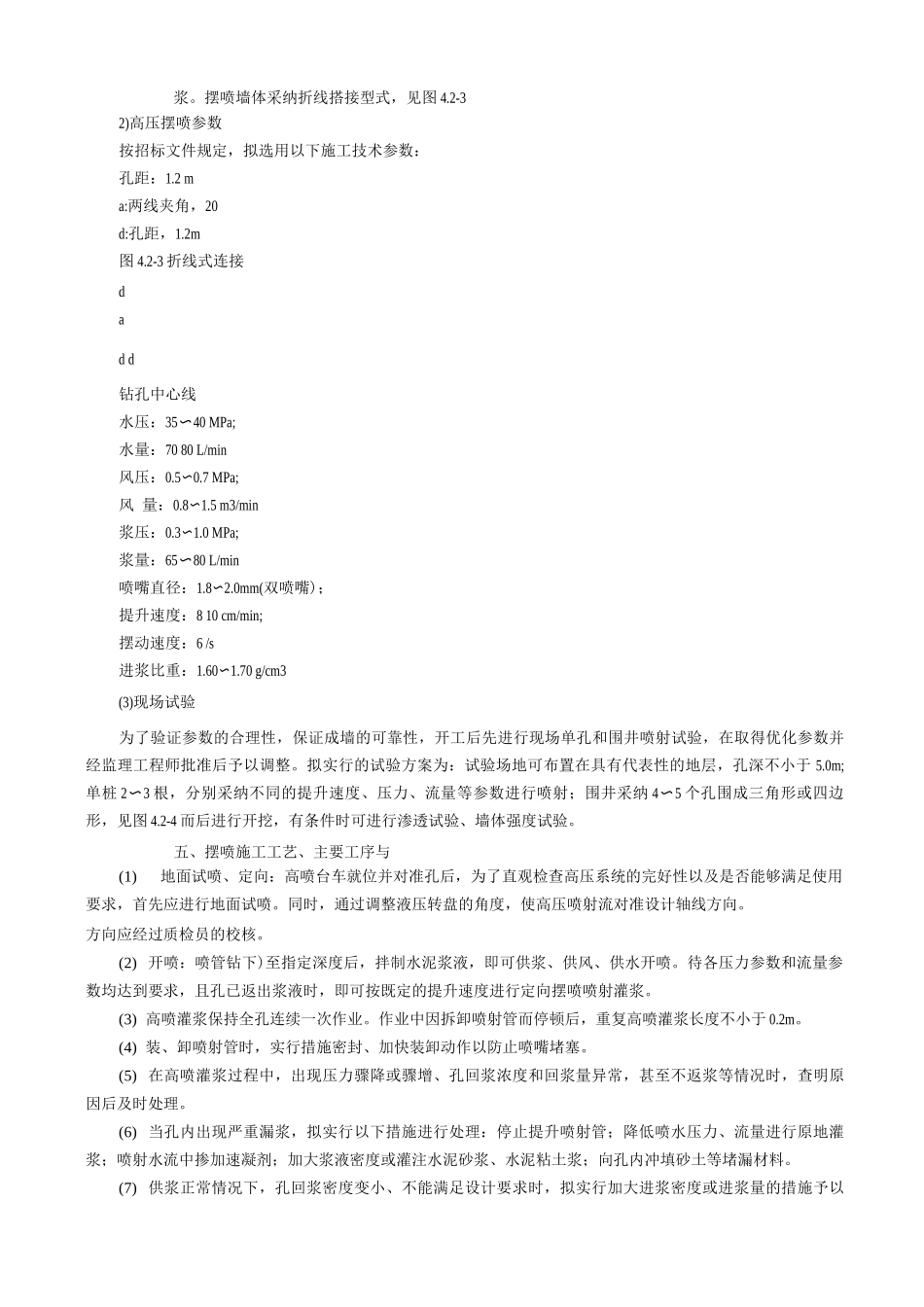

高喷灌浆施工一、总体说明(1) 高喷灌浆按设计图纸和现场监理工程师的指示施工。(2) 正式施工前，进行现场生产性试验，以取得合理的施工参数。(3) 施工过程中，若发现实际情况有较大变化，将及时报告现场监理工程师，并按其指示执行。二、施工方法与施工程序采纳三管法高压摆喷灌浆方法施工。高喷灌浆钻喷施工分二序进行，先施工先导孔和 I 序孔，后施工 II 序孔，相邻孔施工间隔时间不少于 24 小时。钻孔经验收合格后，方可进行高喷灌浆。高喷施工程序见图 4.2-1。图 4.2-1 高喷施工程序图三、钻喷设备配置计划按“一钻一喷”进行机具配置，即一个机组的施工设备由一台套工程钻机、空压机配合一套高喷灌浆设备(SGP3-5 型)组成。(1)工程钻机：选用意大利 SOILMEC 公司产 SM-4 型全液压工程钻机，该机的主要特点是：①全机采纳液电控制系统，操作简便，灵活易用，液压系统故障率低，适于野外施工。② 该机装备功率高，马力强劲。③动力头的扭矩大，转速调整范围广。④机器移动方便，就位快。⑤机体重量适中，便于单机运输。SM-4 钻机基本配置情况如下所示(见表 4.2-1 图 4.2-2)。表 4.2-1 钻机机械性能一览表项目名称指标发动机发动机型号康明斯 6BT5.9发动机最大功率(kW)108.8土力标准功率(kW)102.2履带系统履带板宽度(mm )4压地比(MPa)0.059移动速度(km/h)3.1液压系统主泵流量(L/min)1x130+1x90系统压力(MPa)28辅泵流量(L/min)16.8液压油箱容量(L)330控制方式先导控制回转动力头最大扭矩(kN)11.9转速范围(rpm)0463通孔直径(mm)106桅杆动力头行程(mm)4最大给进力(kN)35.8最大提升力(kN)79.4速度范围(m/min)0〜31.7最大给进速度(m/min)4.57液压夹持器通径(mm)315最大夹持力(kN)2最大拆卸扭矩(kNm)43.8机体重量(kN)105长 x 宽 x 高(运输)(mm)89 x23 x2610(2)偏心扩孔钻具：与 SM-4 钻机相配套的是 TUBEX 系列偏心扩孔钻具，该钻具有利于钻机充分发挥效能。TUBEX 的原意是覆盖层跟管钻进工艺(即 TUBEX 法)，其独特之处就是钻进过程中套管始终一同跟进，从而起到护壁的作用。(3) 空压机：与 SM-4 配合施工的空压机为 XHP750S 型，是二级螺杆压缩的高风压空压机，主要技术性能见表4.2-2 该型号空压机性能稳定，故障率低。倒 SM-4 金夜出工悝姑 H表 4.2-2 XHP750S 型空压机主要技术性能指标表 4.2-2 加 EgeS 排主里技束性坐指秘律 FI 力也中如户与 1〕|l：nT 峋 In)我菊如而率(hW.'HP-f哩辞...
