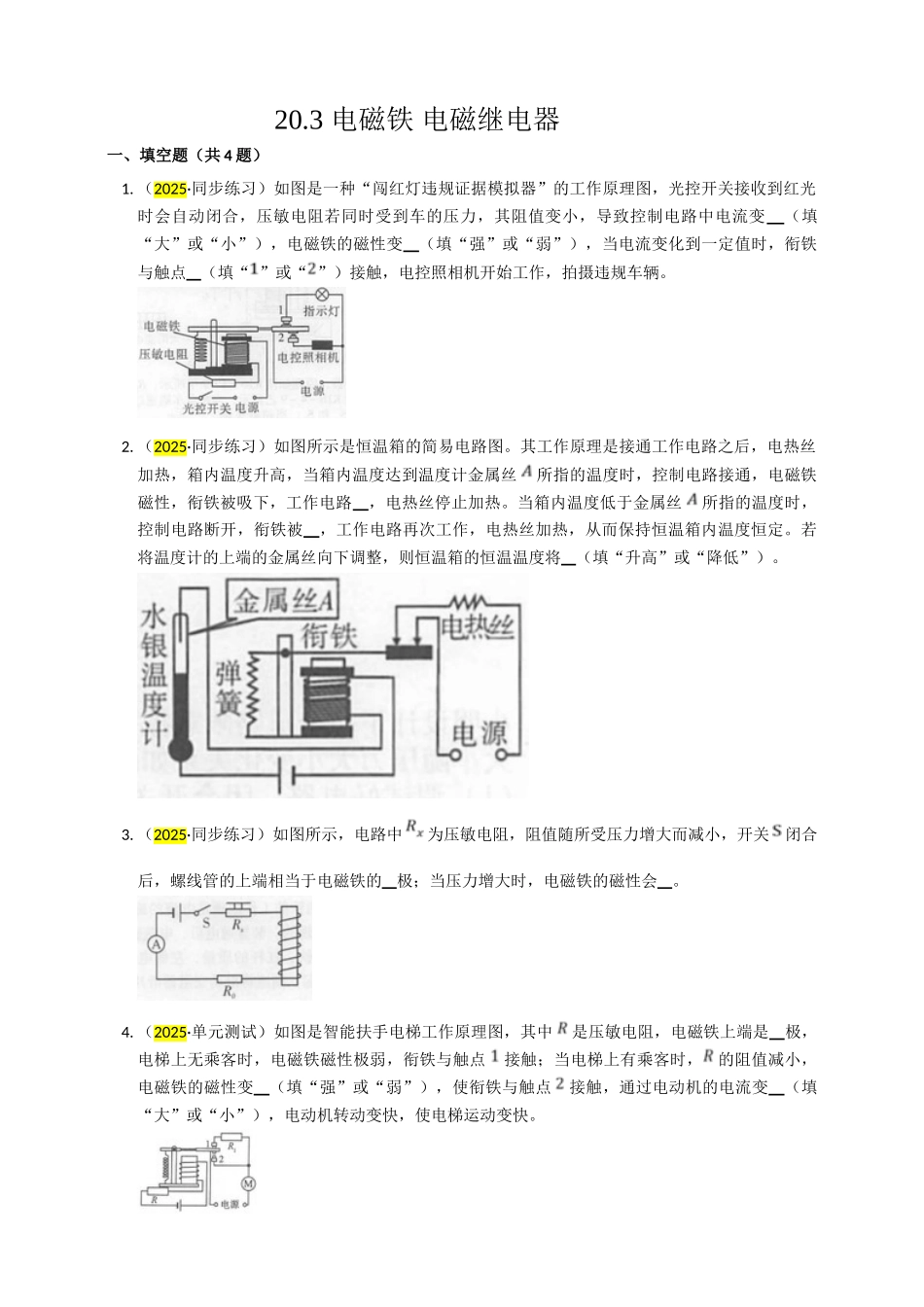

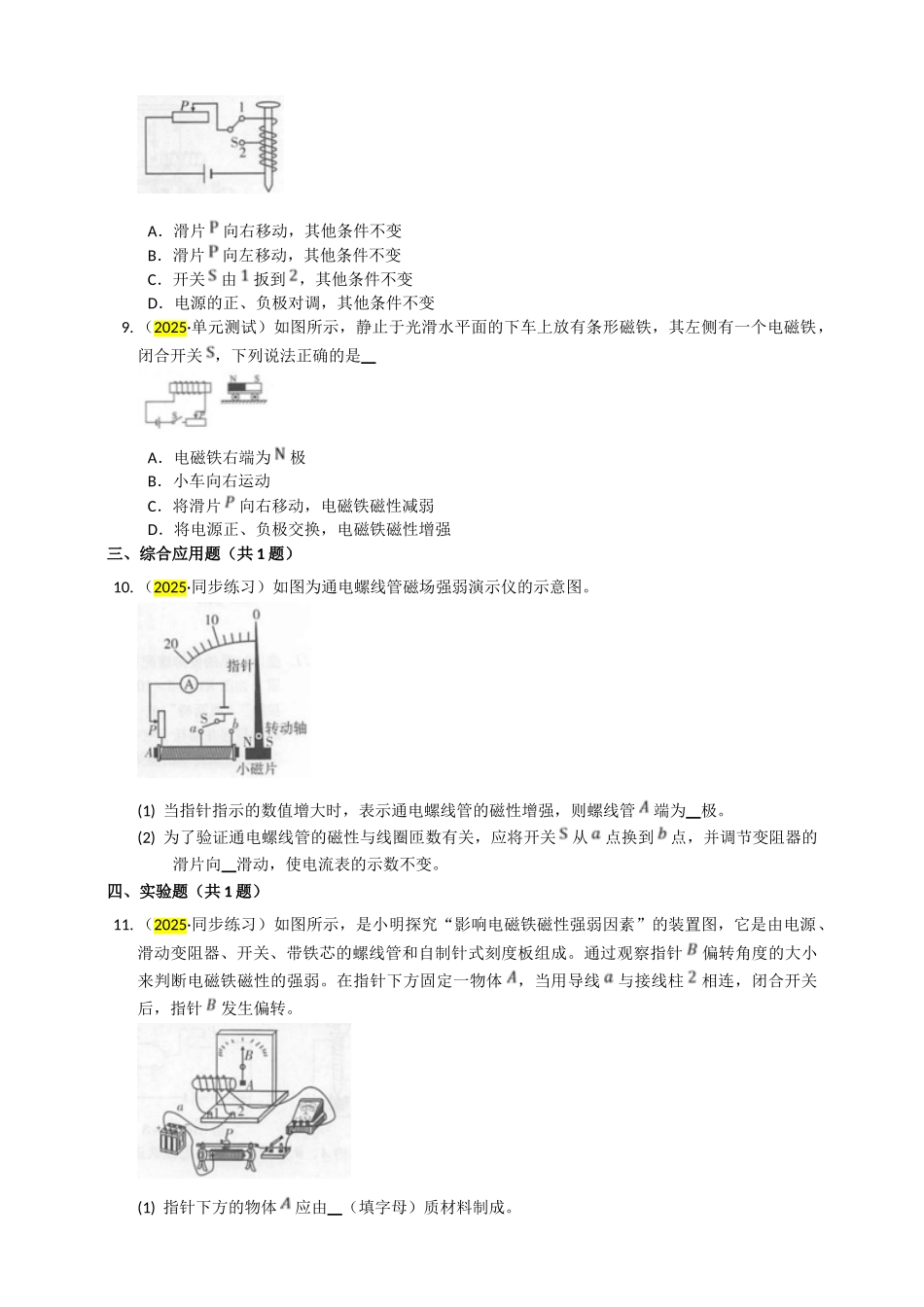

20.3 电磁铁 电磁继电器一、填空题(共 4 题)1. (2025·同步练习)如图是一种“闯红灯违规证据模拟器”的工作原理图,光控开关接收到红光时会自动闭合,压敏电阻若同时受到车的压力,其阻值变小,导致控制电路中电流变 (填“大”或“小”),电磁铁的磁性变 (填“强”或“弱”),当电流变化到一定值时,衔铁与触点 (填“ ”或“ ”)接触,电控照相机开始工作,拍摄违规车辆。2. (2025·同步练习)如图所示是恒温箱的简易电路图。其工作原理是接通工作电路之后,电热丝加热,箱内温度升高,当箱内温度达到温度计金属丝 所指的温度时,控制电路接通,电磁铁 磁性,衔铁被吸下,工作电路 ,电热丝停止加热。当箱内温度低于金属丝 所指的温度时,控制电路断开,衔铁被 ,工作电路再次工作,电热丝加热,从而保持恒温箱内温度恒定。若将温度计的上端的金属丝向下调整,则恒温箱的恒温温度将 (填“升高”或“降低”)。3. (2025·同步练习)如图所示,电路中 为压敏电阻,阻值随所受压力增大而减小,开关 闭合后,螺线管的上端相当于电磁铁的 极;当压力增大时,电磁铁的磁性会 。4. (2025·单元测试)如图是智能扶手电梯工作原理图,其中 是压敏电阻,电磁铁上端是 极,电梯上无乘客时,电磁铁磁性极弱,衔铁与触点 接触;当电梯上有乘客时, 的阻值减小,电磁铁的磁性变 (填“强”或“弱”),使衔铁与触点 接触,通过电动机的电流变 (填“大”或“小”),电动机转动变快,使电梯运动变快。二、选择题(共 5 题)5. (2025·同步练习)如图是火警自动报警原理图。发生火警时,将会发生下列变化,其变化顺序是 ① 温度升高使铜铁双层金属片向下弯曲,从而接通电磁铁电路② 接通触点使报警电路中有电流通过③ 电磁铁具有磁性④ 衔铁被吸下⑤ 红灯亮、电铃响,发出警报A.①②③④⑤B.①③④②⑤C.①②④③⑤D.①④③②⑤6. (2025·同步练习)如图所示, 是巨磁电阻,它的阻值随电磁铁磁性的增强而减少,下列判断正确的是 A.开关 闭合,滑片移到某一位置,电磁铁右端为 极B.开关 闭合,滑片向左移动,电磁铁磁性增强C.开关 和 同时闭合,滑片向左移动, 的电阻变大D.开关 和 同时闭合,滑片向左移动,指示灯变暗7. (2025·同步练习)张扬同学在探究电磁铁磁性强弱的实验中,使用两个相同的 、 大铁钉绕制成电磁铁进行实验,如图所示,下列说法错误的是 A.滑片 向右滑动,...
