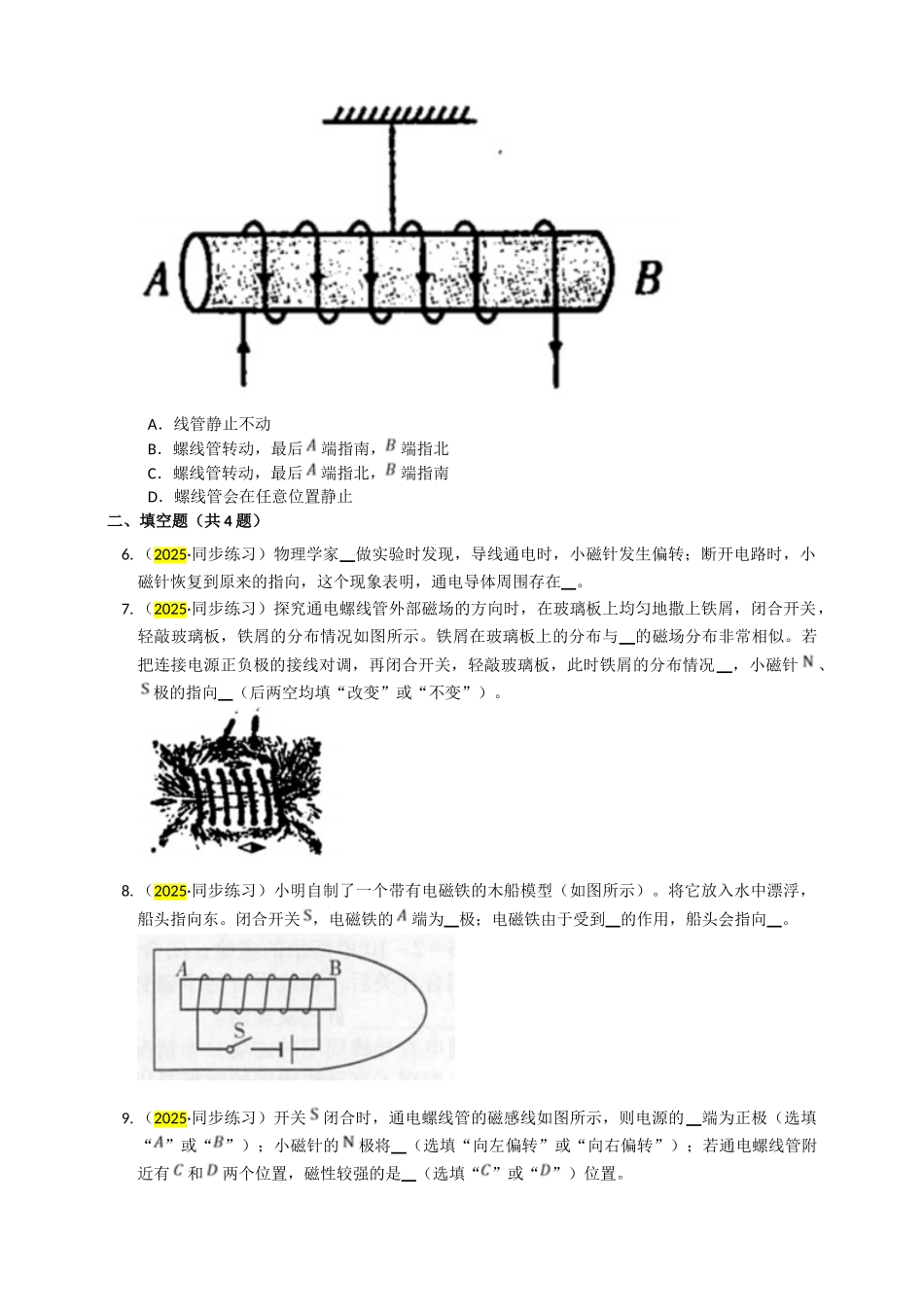

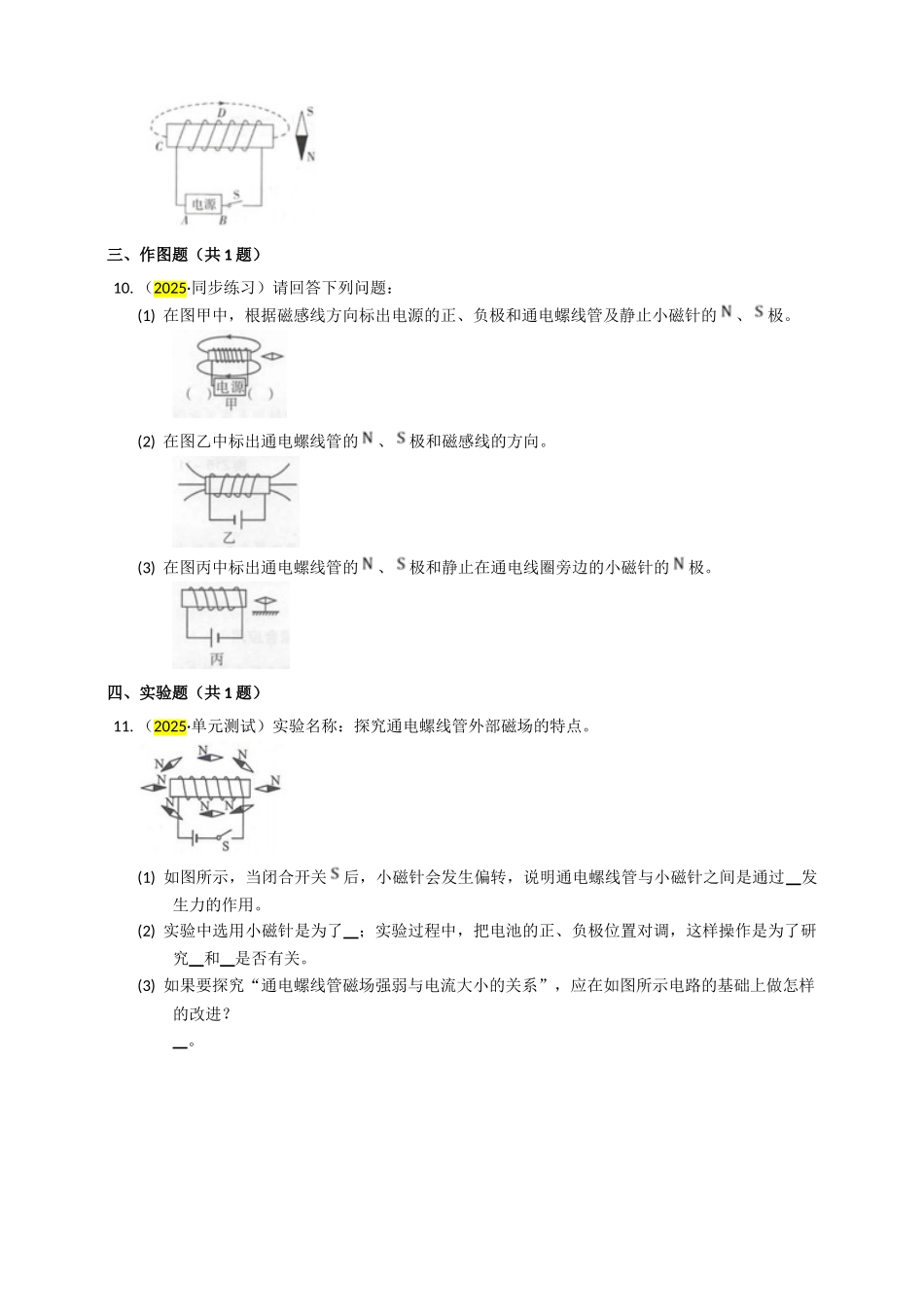

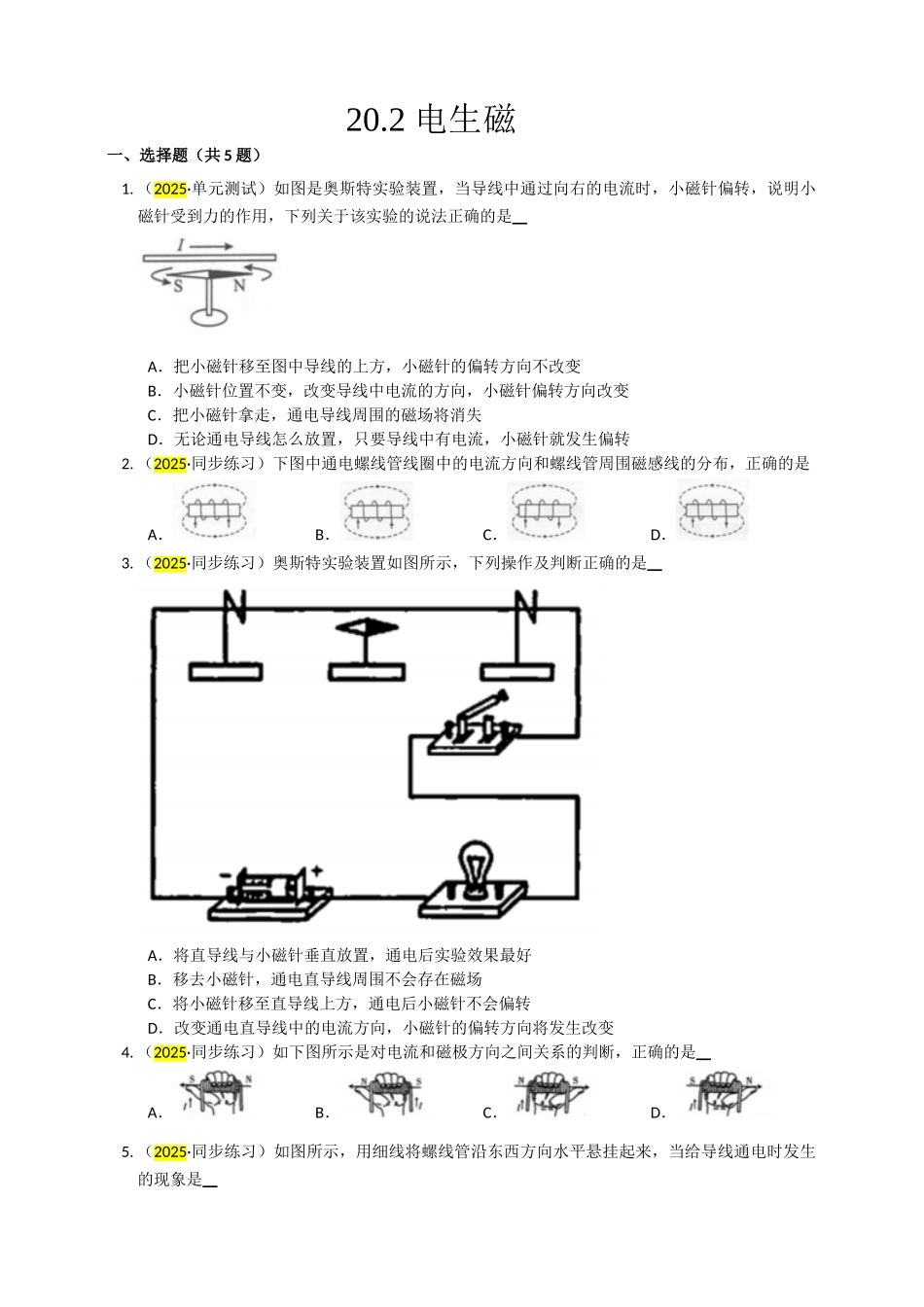

20.2 电生磁一、选择题（共 5 题）1. （2025·单元测试）如图是奥斯特实验装置，当导线中通过向右的电流时，小磁针偏转，说明小磁针受到力的作用，下列关于该实验的说法正确的是 A．把小磁针移至图中导线的上方，小磁针的偏转方向不改变B．小磁针位置不变，改变导线中电流的方向，小磁针偏转方向改变C．把小磁针拿走，通电导线周围的磁场将消失D．无论通电导线怎么放置，只要导线中有电流，小磁针就发生偏转2. （2025·同步练习）下图中通电螺线管线圈中的电流方向和螺线管周围磁感线的分布，正确的是 A．B．C．D．3. （2025·同步练习）奥斯特实验装置如图所示，下列操作及判断正确的是 A．将直导线与小磁针垂直放置，通电后实验效果最好B．移去小磁针，通电直导线周围不会存在磁场C．将小磁针移至直导线上方，通电后小磁针不会偏转D．改变通电直导线中的电流方向，小磁针的偏转方向将发生改变4. （2025·同步练习）如下图所示是对电流和磁极方向之间关系的判断，正确的是 A．B．C．D．5. （2025·同步练习）如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是 A．线管静止不动B．螺线管转动，最后 端指南， 端指北C．螺线管转动，最后 端指北， 端指南D．螺线管会在任意位置静止二、填空题（共 4 题）6. （2025·同步练习）物理学家 做实验时发现，导线通电时，小磁针发生偏转；断开电路时，小磁针恢复到原来的指向，这个现象表明，通电导体周围存在 。7. （2025·同步练习）探究通电螺线管外部磁场的方向时，在玻璃板上均匀地撒上铁屑，闭合开关，轻敲玻璃板，铁屑的分布情况如图所示。铁屑在玻璃板上的分布与 的磁场分布非常相似。若把连接电源正负极的接线对调，再闭合开关，轻敲玻璃板，此时铁屑的分布情况 ，小磁针 、 极的指向 （后两空均填“改变”或“不变”）。8. （2025·同步练习）小明自制了一个带有电磁铁的木船模型（如图所示）。将它放入水中漂浮，船头指向东。闭合开关 ，电磁铁的 端为 极；电磁铁由于受到 的作用，船头会指向 。9. （2025·同步练习）开关 闭合时，通电螺线管的磁感线如图所示，则电源的 端为正极（选填“ ”或“ ”）；小磁针的 极将 （选填“向左偏转”或“向右偏转”）；若通电螺线管附近有 和 两个位置，磁性较强的是 （选填“ ”或“ ”）位置。三、作图题（共 1 题）10. （2025·同步练习）请回答下列问题：(1) 在图甲中，...
