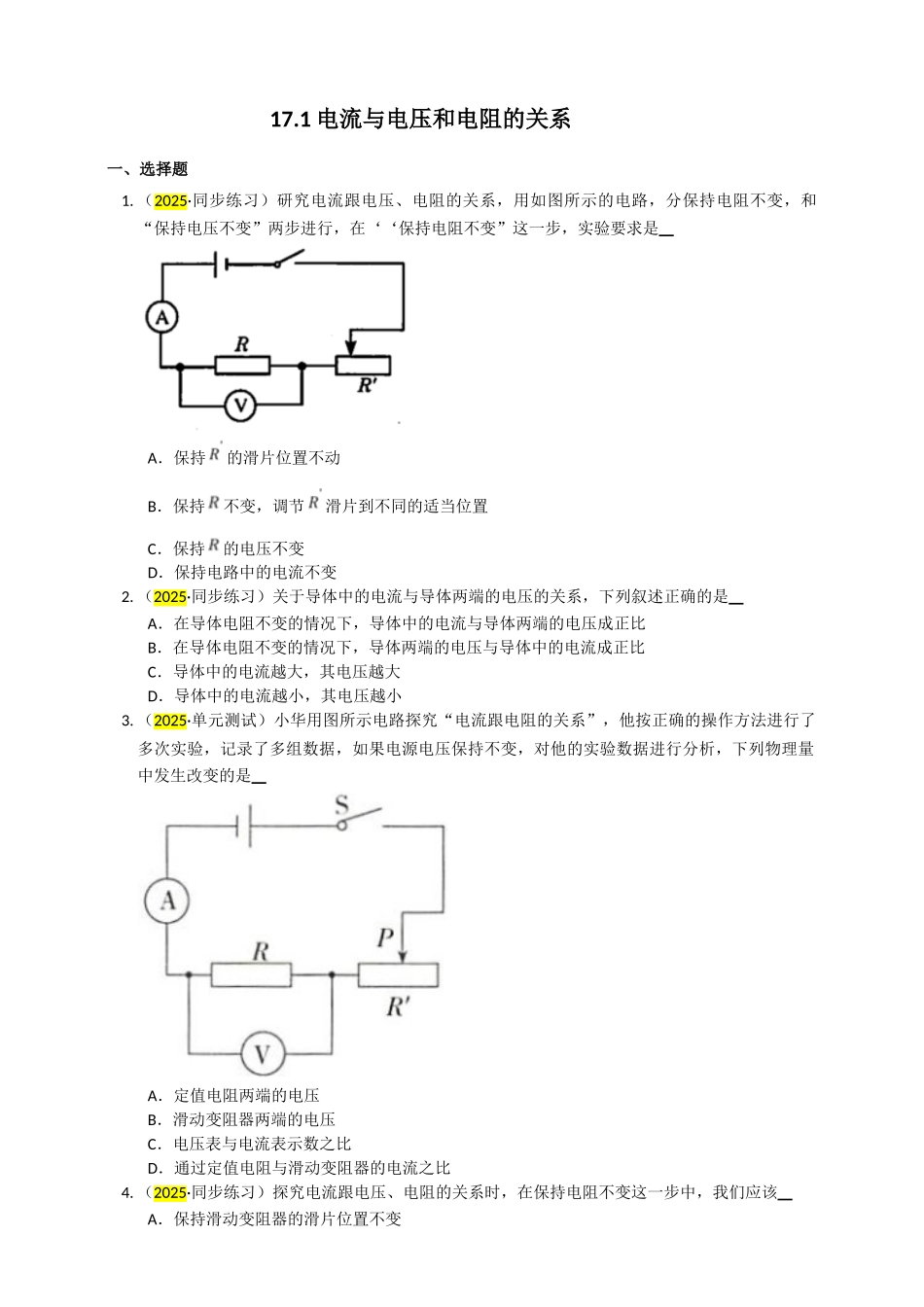

17.1 电流与电压和电阻的关系一、选择题1. （2025·同步练习）研究电流跟电压、电阻的关系，用如图所示的电路，分保持电阻不变，和“保持电压不变”两步进行，在‘‘保持电阻不变”这一步，实验要求是 A．保持 的滑片位置不动B．保持 不变，调节 滑片到不同的适当位置C．保持 的电压不变D．保持电路中的电流不变2. （2025·同步练习）关于导体中的电流与导体两端的电压的关系，下列叙述正确的是 A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C．导体中的电流越大，其电压越大D．导体中的电流越小，其电压越小3. （2025·单元测试）小华用图所示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是 A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数之比D．通过定值电阻与滑动变阻器的电流之比4. （2025·同步练习）探究电流跟电压、电阻的关系时，在保持电阻不变这一步中，我们应该 A．保持滑动变阻器的滑片位置不变B．保持电阻 两端的电压不变C．保持电路中的电流不变D．保持定值电阻阻值不变，调节滑动变阻器的滑片到不同的位置二、填空题5. （2025·同步练习）在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到 位置，分别采用 、 、 的电阻进行实验，目的是 。如图是根据实验数据绘制的图象，由图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成 ；由该图象还能得出电流与 之间的关系。6. （2025·专项）如图所示，在探究“电流与电阻的关系”实验中，将 欧电阻换成 欧电阻后，闭合开关，我们发现，电压表的示数 ，为了达到实验目的，接下来的操作是 。7. （2025·专项）在利用图探究“电流与电压关系”的实验中，在闭合开关前，要将滑动变阻器调到最大阻值，这个操作的目的是 。在实验过程中，滑动变阻器的作用是 ；在利用该图探究“电流和电阻的关系”实验时，滑动变阻器的作用是 。8. （2025·同步练习）小小在探究“电流跟电压的关系”时，设计了如图所示的电路，实验中需要控制 不变，改变电压。如果不增减器材，改变电压的操作是：闭合开关， 。9. （2025·北京·同步练习）在利用图探究“电流与电压关系”的实验中，在闭合开关前，要将滑动变阻器...
