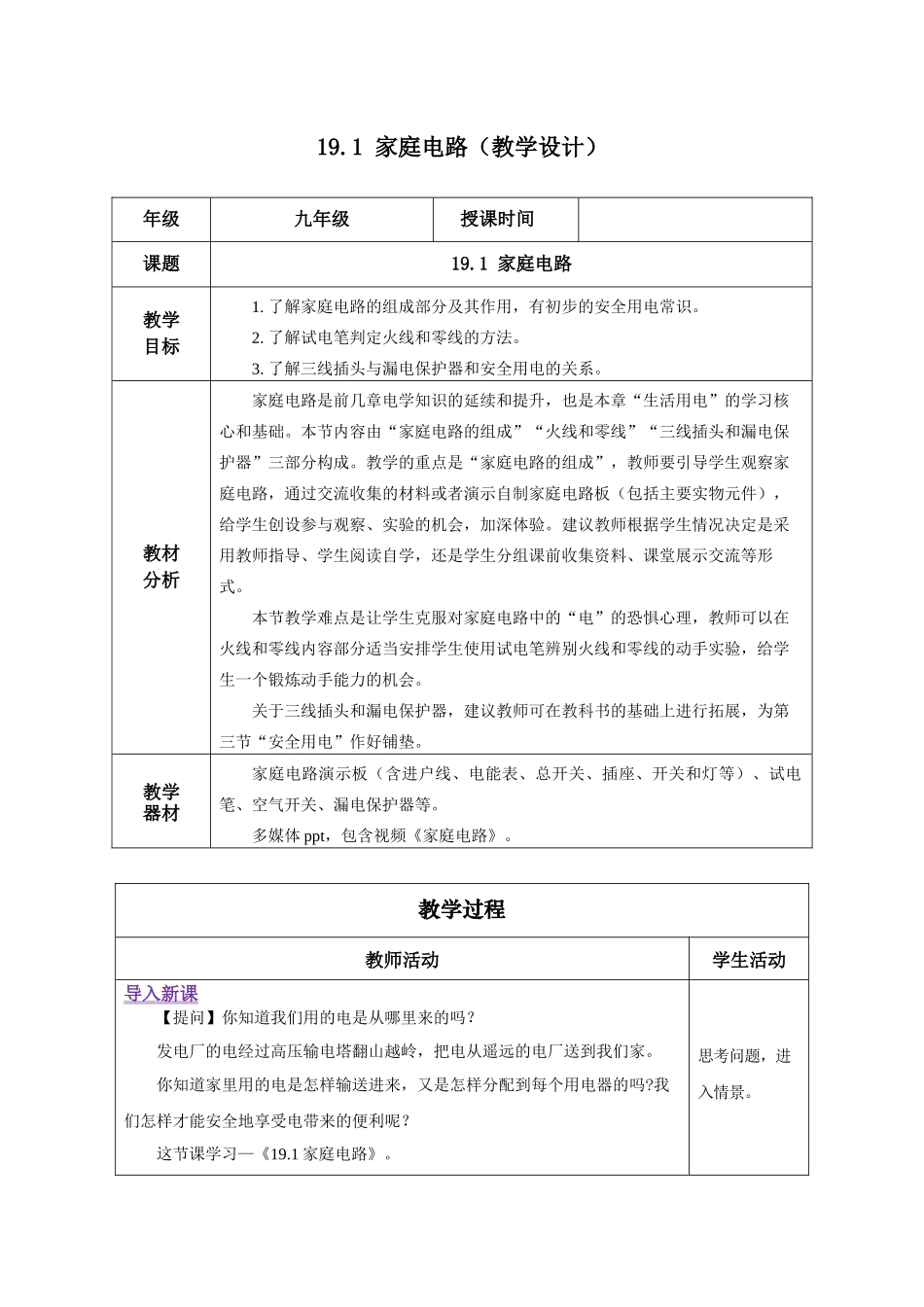

2025-2026学年人教九年级物理19.1 家庭电路（教学设计）

19.1 家庭电路（教学设计）教学过程教师活动学生活动导入新课【提问】你知道我们用的电是从哪里来的吗？发电厂的电经过高压输电塔翻山越岭，把电从遥远的电厂送到我们家。你知道家里用的电是怎样输送进来，又是怎样分配到每个用电器的吗?我们怎样才能安全地享受电带来的便利呢？这节课学习—《19.1 家庭电路》。 思考问题，进入情景。年级九年级 授课时间课题19.1 家庭电路教学目标1. 了解家庭电路的组成部分及其作用，有初步的安全用电常识。2. 了解试电笔判定火线和零线的方法。3. 了解三线插头与漏电保护器和安全用电的关系。教材分析家庭电路是前几章电学知识的延续和提升，也是本章“生活用电”的学习核心和基础。本节内容由“家庭电路的组成”“火线和零线”“三线插头和漏电保护器”三部分构成。教学的重点是“家庭电路的组成”，教师要引导学生观察家庭电路，通过交流收集的材料或者演示自制家庭电路板（包括主要实物元件），给学生创设参与观察、实验的机会，加深体验。建议教师根据学生情况决定是采用教师指导、学生阅读自学，还是学生分组课前收集资料、课堂展示交流等形式。本节教学难点是让学生克服对家庭电路中的“电”的恐惧心理，教师可以在火线和零线内容部分适当安排学生使用试电笔辨别火线和零线的动手实验，给学生一个锻炼动手能力的机会。关于三线插头和漏电保护器，建议教师可在教科书的基础上进行拓展，为第三节“安全用电”作好铺垫。教学器材家庭电路演示板（含进户线、电能表、总开关、插座、开关和灯等）、试电笔、空气开关、漏电保护器等。多媒体 ppt，包含视频《家庭电路》。学习新课 一、家庭电路的组成 1. 家庭电路的组成【展示并提问】观察家庭电路模拟板的各部分元件，家庭电路由哪几部分组成？ 【总结】家庭电路中的电能是由发电厂输送过来的，只有两根线进入家中，这两根线分别是火线和零线。家庭电路是由进户线、电能表、总开关、保险装置、用电器、插座、导线等组成的。2. 家庭电路各组成部分的连接顺序【提问】家庭电路中的各部分为什么按照这样的顺序连接？电能表是用来显示整个家庭所用电能的，所以，输电线进户后首先应接到电能表上。接下来是全户用电的总开关，当家庭电路需要修理时，必须断开总开关，这时室内全部与外面的输电线分离，可以保证施工人员的安全。总开关的后面是保险装置，它对所有的用电器起保护作用，可用下面流程图来表示：进户线→ 电能表 → 总开关 → 保险装置...
