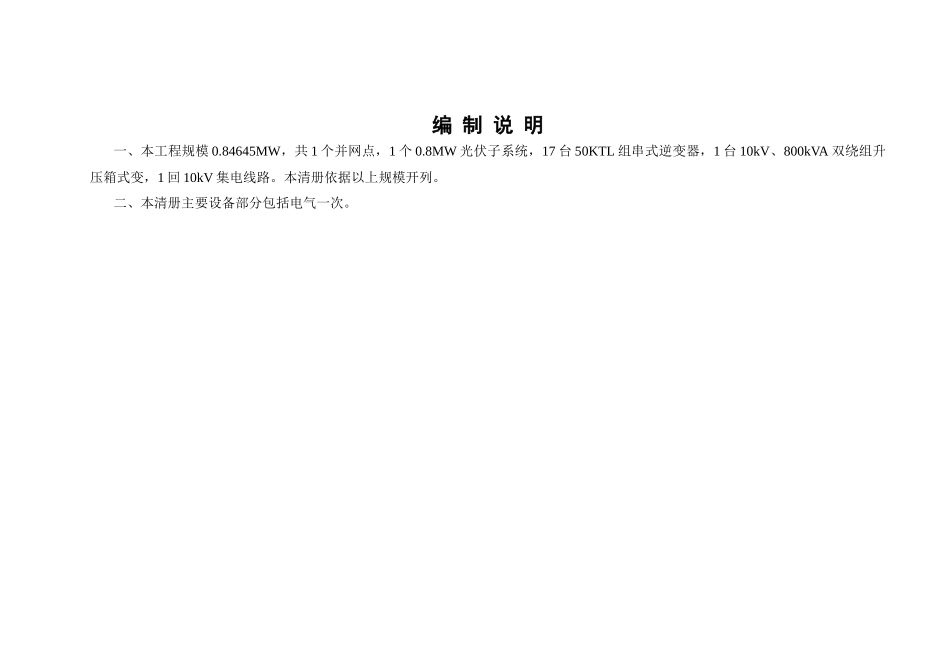

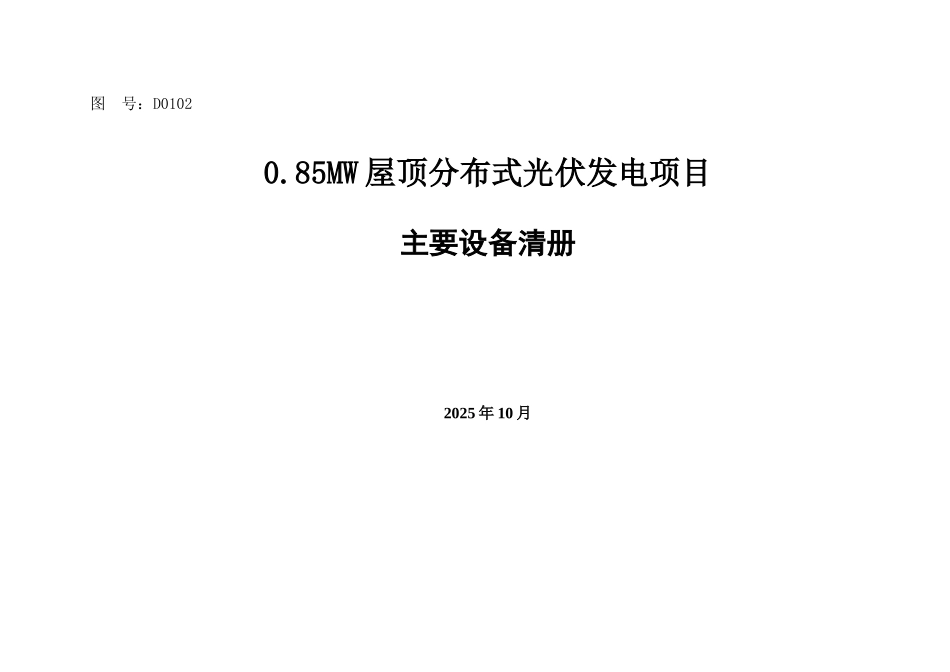

图 号：D01020.85MW 屋顶分布式光伏发电项目主要设备清册2025 年 10 月批 准:审 核:校 核:设 计:编 制 说 明一、本工程规模 0.84645MW，共 1 个并网点，1 个 0.8MW 光伏子系统，17 台 50KTL 组串式逆变器，1 台 10kV、800kVA 双绕组升压箱式变，1 回 10kV 集电线路。本清册依据以上规模开列。二、本清册主要设备部分包括电气一次。一、电气一次部分序号名 称型 号 及 规 格中 标 厂 家单位数量备 注1太阳能组件285Wp块29702组串式逆变器50KTL台173沟通汇流箱4 进 1 出台5410kV 箱式干式变压器双绕组升压变压器：SCB11-800kVA，Dy11 Uk=6%，10.5±2×2.5%/0.54kV台1510kV 开关柜真空断路器，630A，25kA/4s；LZZBJ9-10，200/5A0.2S/0.5/10P2515/15/15VA；HY5WZ-17/45面110kV 光伏并网柜610kV 开关柜熔断器 XRNP-12/0.5 25kA电压互感器 JDZ9-10Q，（ 10/√3 ） / （ 0.1/√3 ） / （ 0.1/√3）/（0.1/3）kV，0.2/0.5/6P，40/40/100VA；HY5WZ-17/45；面1母线设备柜710kV 开关柜高压熔断器 XRNP-12/0.5 25kA面1计量柜序号名 称型 号 及 规 格中 标 厂 家单位数量备 注电流互感器 LZZBJ9-10，100/5A0.2S/0.515/15VA电压互感器 JDZ9-10Q10/0.1kV 0.230VA810kV 开关柜真空断路器，630A，25kA/4s；LZZBJ9-10，100/5A0.5/10P2515/15VA；HY5WZ-17/45接地开关 JN15-12kV,31.5kA/4S面1光伏升压柜9消防报警系统火灾报警控制器，联动模块专用电源、声光报警器、手动报警开关、感烟探测器、感温感烟探测器、消防栓按钮、监视模块及相关线缆等套1
