110kV变电站GIS安装施工方案要点

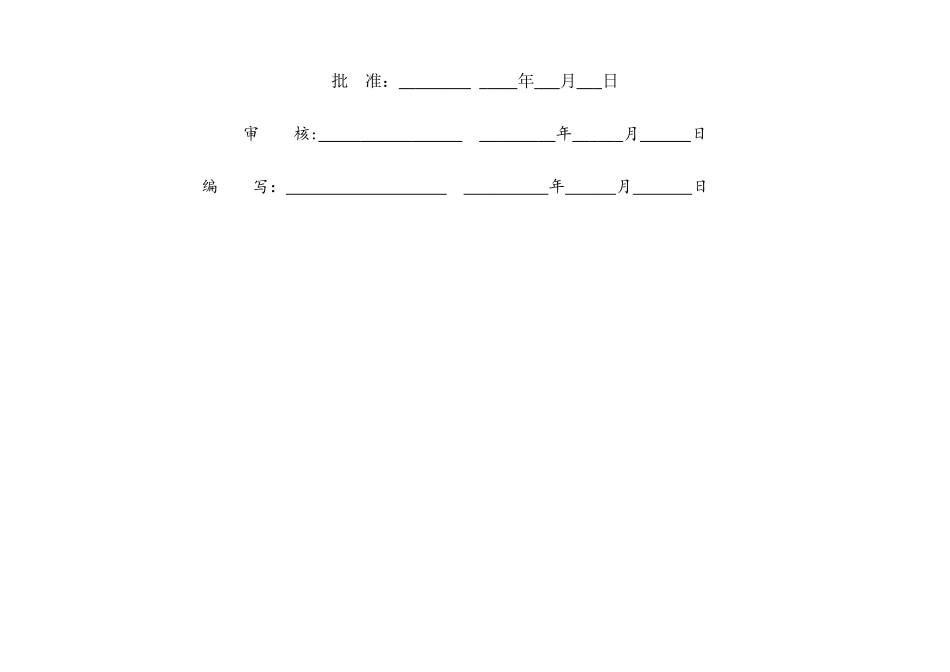

批 准： 年 月 日审 核: 年 月 日编 写： 年 月 日目 录1、工程概况2、工作任务3、编制依据4、标准化作业流程图5、作业准备阶段6、危险点辨识、风险评价和风险控制策划及控制措施表7、作业阶段8、竣工验收1．工程概况海拉尔市区 110kV 变电站为全户内变电站，2 台 110kV 三相双绕组有载调压自冷主变压器， 容量 50MVA。主接线110kV 侧为内桥接线,进线间隔 2 回，桥间隔 1 回，电压互感器间隔 2 回，主变压器间隔 2 回，电气设备为西安西电高压开关有限责任公司生产的 126kV SF6 气体绝缘金属全封闭共箱式组合电器(110kV（GIS）电气设备)。10kV 配电装置为户内高压开关柜双列布置，单母线分段接线方式。无功补偿装置为 10kV 每段母线安装 1 组 3600kvar + 1 组4800kvar 框架电容器组。10kV 每段母线安装 1 台 1000kVA 消弧线圈接地变装置。2．工作任务海拉尔市区 110 千伏变电站新建工程 110kV 户内配电装置 2 路进线,2 路主变出线,2 段 PT，1 台母联 GIS 组合电器 ZF23-126/2000A—40 安装施工.3．编制依据序号技 术 文 件备 注1<<电气装置安装工程 电气设备交接试验标准〉> GB50150-1991引用2《电气装置安装工程 高压电器施工及验收法律规范》 GBJ147—1990引用3《电气装置安装工程质量检验及评定规程》 DL/T5161.1～5161。17—2025引用4国家电网公司《输变电工程安全文明施工标准》 Q/GDW250—2025 引用5国家电网公司输变电工程施工工艺示范手册变电工程电气部分引用6高压电器（GIS、隔离开关、避雷器）施工及验收法律规范 Q/GDW123—2025引用7《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2025）引用8西安西电高压开关有限公司 GIS 组合电器出厂技术文件准备9海拉尔市区 110kV 变电站新建工程设计施工图纸准备4．标准化作业流程图GIS 组合电器施工标准化作业流程图 5．作业准备阶段5。1 施工前准备工作√序号内 容标 准备 注1现场调查掌握现场实际情况.2技术准备安装报告及相关技术资料准备齐全。3工器具准备开工前一次性准备完毕.4备品备件及材料准备开工前一次性准备完毕.5办理动火审批手续工作前办理审批手续。6通知厂家及相关专业厂家派人进行技术指导,相关专业进行配合。5.2 召开班前会（详见班组日志）√序号内 容标 准备 注1设备施工人员分工作业人员分工明确。1、准备阶段安全技术措施交底编制标准化作业指导书收集资料确定作...
