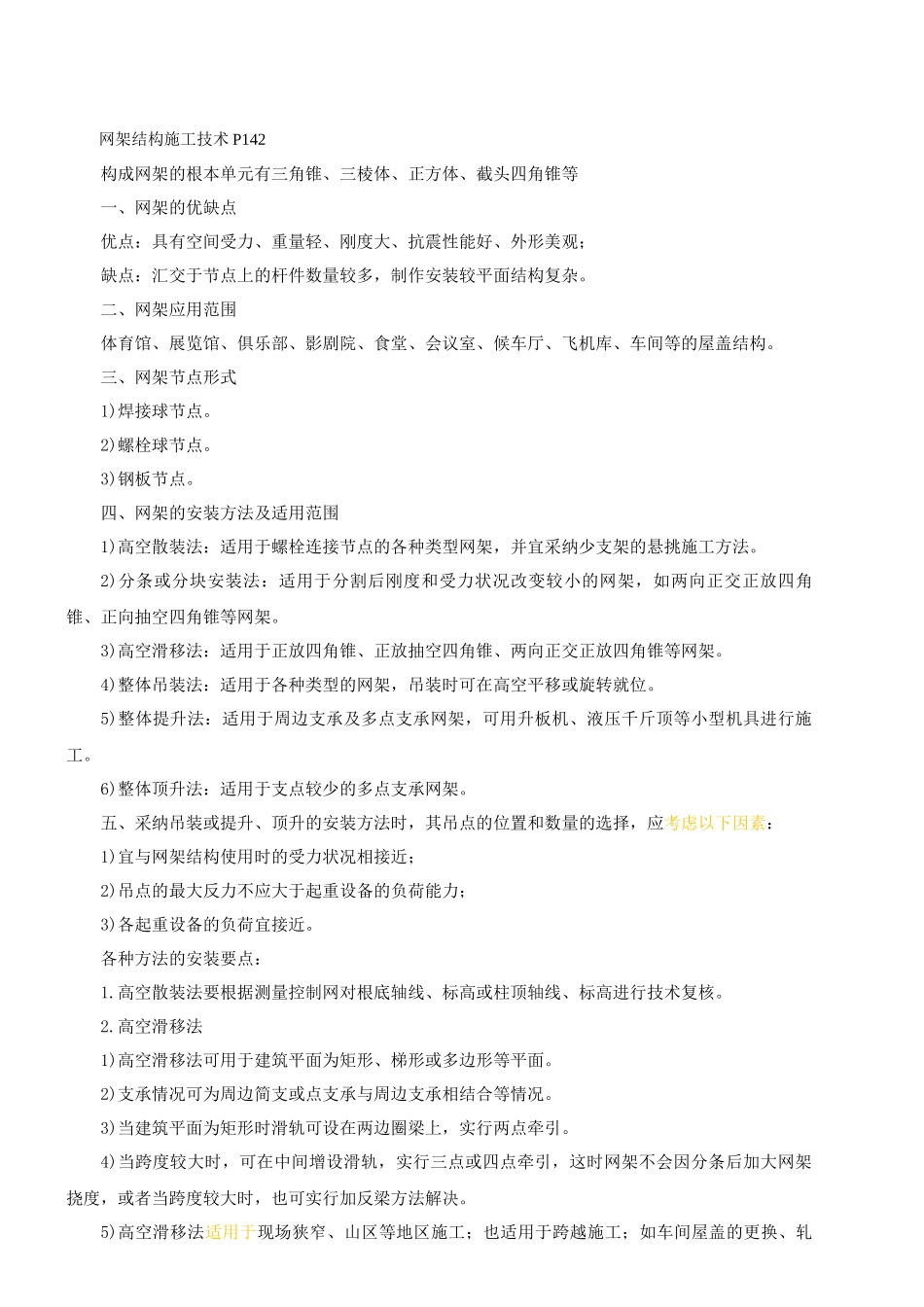

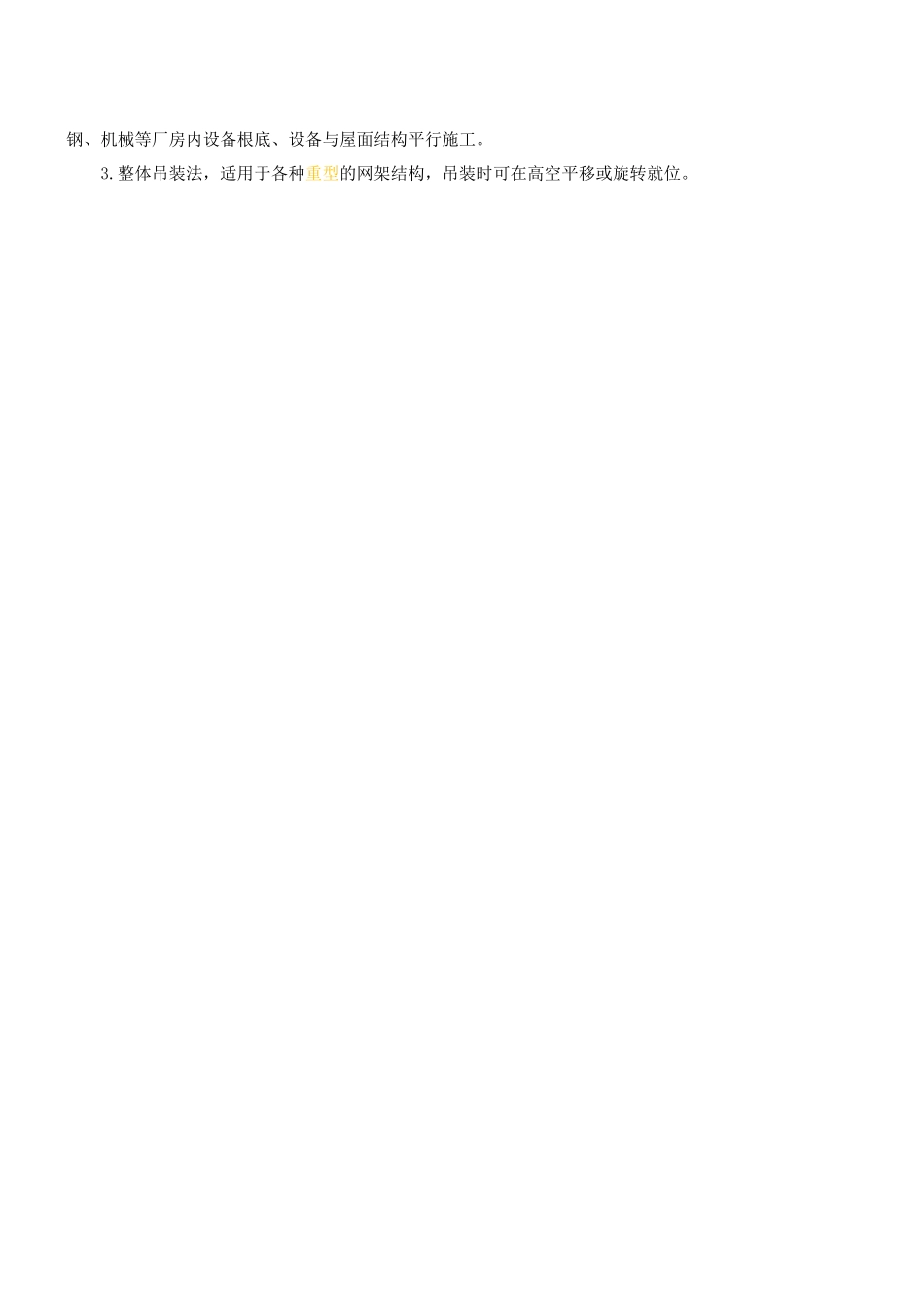

网架结构施工技术 P142构成网架的根本单元有三角锥、三棱体、正方体、截头四角锥等一、网架的优缺点优点：具有空间受力、重量轻、刚度大、抗震性能好、外形美观；缺点：汇交于节点上的杆件数量较多，制作安装较平面结构复杂。二、网架应用范围体育馆、展览馆、俱乐部、影剧院、食堂、会议室、候车厅、飞机库、车间等的屋盖结构。三、网架节点形式1)焊接球节点。2)螺栓球节点。3)钢板节点。四、网架的安装方法及适用范围1)高空散装法：适用于螺栓连接节点的各种类型网架，并宜采纳少支架的悬挑施工方法。2)分条或分块安装法：适用于分割后刚度和受力状况改变较小的网架，如两向正交正放四角锥、正向抽空四角锥等网架。3)高空滑移法：适用于正放四角锥、正放抽空四角锥、两向正交正放四角锥等网架。4)整体吊装法：适用于各种类型的网架，吊装时可在高空平移或旋转就位。5)整体提升法：适用于周边支承及多点支承网架，可用升板机、液压千斤顶等小型机具进行施工。6)整体顶升法：适用于支点较少的多点支承网架。五、采纳吊装或提升、顶升的安装方法时，其吊点的位置和数量的选择，应考虑以下因素：1)宜与网架结构使用时的受力状况相接近；2)吊点的最大反力不应大于起重设备的负荷能力；3)各起重设备的负荷宜接近。各种方法的安装要点：1.高空散装法要根据测量控制网对根底轴线、标高或柱顶轴线、标高进行技术复核。2.高空滑移法1)高空滑移法可用于建筑平面为矩形、梯形或多边形等平面。2)支承情况可为周边简支或点支承与周边支承相结合等情况。3)当建筑平面为矩形时滑轨可设在两边圈梁上，实行两点牵引。4)当跨度较大时，可在中间增设滑轨，实行三点或四点牵引，这时网架不会因分条后加大网架挠度，或者当跨度较大时，也可实行加反梁方法解决。5)高空滑移法适用于现场狭窄、山区等地区施工；也适用于跨越施工；如车间屋盖的更换、轧钢、机械等厂房内设备根底、设备与屋面结构平行施工。3.整体吊装法，适用于各种重型的网架结构，吊装时可在高空平移或旋转就位。
