2025年ABPLC使用笔记自己

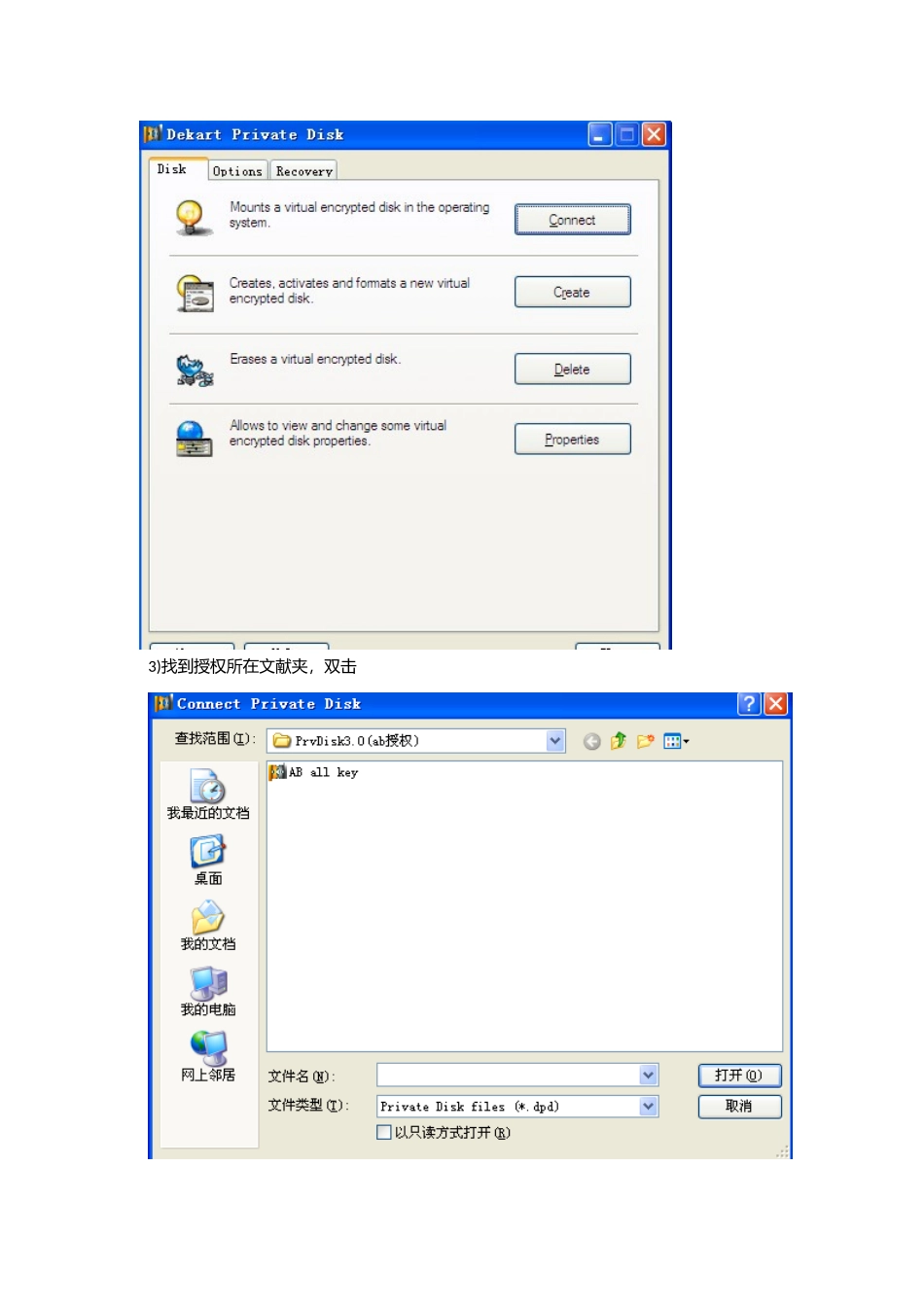

1..软件安装2. 一 方 面 安 装 RSLINX CLASSIC ， 然 后 安 装 RSLOGIX ， 再 安 装 CONTROLFLASH ， 再 安 装CONTROLNET，最后安装授权。3.授权安装环节如下：1）开始——程序——DEKART——PRIVATE DISK2）点击 CONNECT 3)找到授权所在文献夹，双击4）安装完毕后不要关闭 DEKART PRIVATE DISK，打开 MOVE ACTIVATION 32，5）选择驱动 Z 盘，然后 OK，MOVE OK下面介绍各个软件的使用：一，RSLinx Classic 是 AB_PLC 的联机介质软件，即联机方式选择。该软件可以刷出整个网络中的模块（除第三方模块之外，即非 AB 的模块）。1.打开联机介质软件 。2. 在 communications 中点击 ，在配置驱动窗口中选择联机方式，用串口选择“ RS-232” DF1 devices ；用以太网选择“Ethernet devices”。3.1 下面举例用串口方式：在 环 节 2 中 选 择 “ RS-232 DF1 devices” ， 点 击， 为 该 方 式 取 名点击 OK。然后点击。自动配置完毕之后点击 OK。然后点击 CLOSE。3.2 下面举例用以太网方式：方法一：在环节 2 中选择“Ethernet devices”，点击，为该方式取名点击 OK。然后在下面的 0 号站中输入以太网模块的 IP 地址。配置完毕之后点击“拟定”。然后点击 CLOSE。4.点击 RSwho ，勾选上自动浏览，这时候就会自动刷出整个网络来了。方法二：这里点击删除 Delete。点击 RSwho ，勾选上自动浏览，这时候就会自动刷出整个网络来了。二，ControlFLASH 是 AB_PLC 刷 CPU 版本的软件。 1.打开 。点击下一步。2.选择 PLC 的 CPU 型号 1756- L63。点击下一步。3.选择需要刷的 CPU，用串口时鼠标应当点击在 AB_DF1-1 这里，然后 OK。选择版本 16.3（RSLOGIX 5000 软件版本），等待 30 分钟，刷版本过程中严禁半途断电。三，RSLOGIX 5000 软件是 AB_PLC 的编程以及硬件配置软件。1.打开 RSLOGIX 5000 软件，进行硬件配置。2.配置完毕之后，点击“通讯”中的“活动项”。如下图：3.自动浏览之后，点击 CPU 模块，然后选择联机，再点击下载。（下载的时候最佳把 CPU的钥匙开关打到 PRO，不要让 CPU 运营）4.这时硬件配置已经确认完毕，接下来就是 T 型图的编写。四，RSNetWorx for ControlNet 软件是 AB_PLC 进行 ControlNet 通讯配置的一款软件。在前面的 RSLOGIX 5000 软件中进行硬件配置后并下载到 CPU 中之后,把 CPU...
