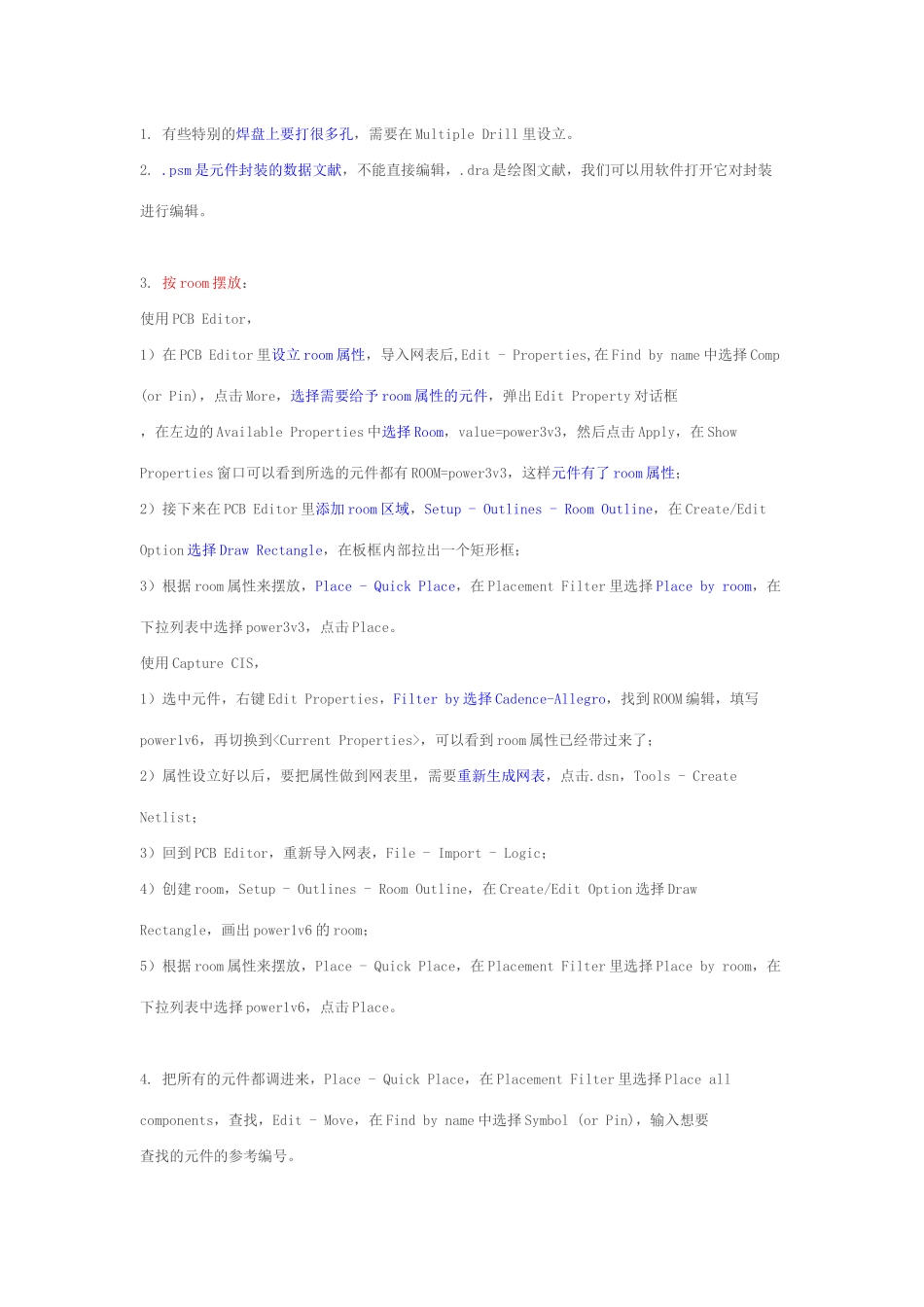

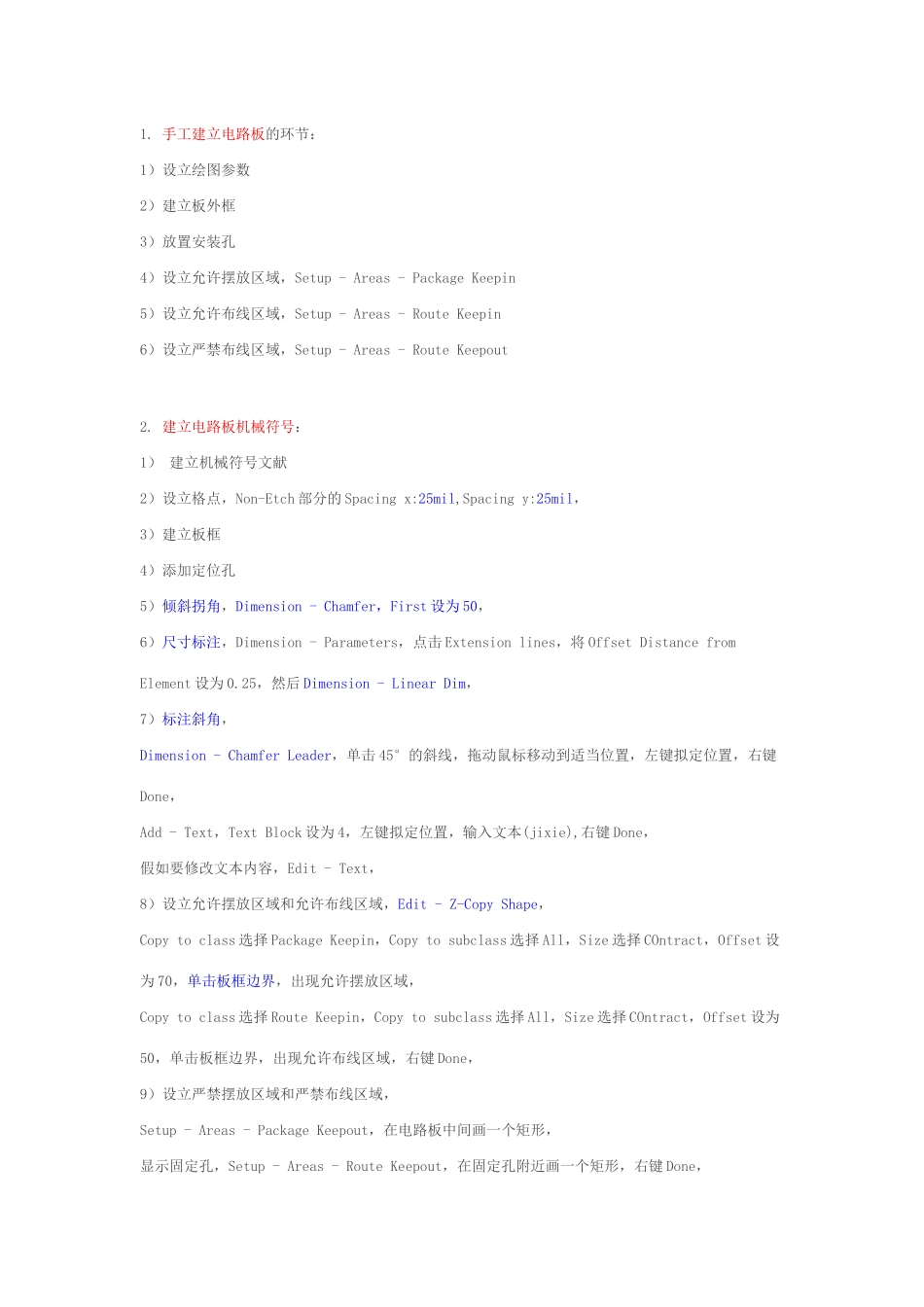

1. 有些特别的焊盘上要打很多孔，需要在 Multiple Drill 里设立。2. .psm 是元件封装的数据文献，不能直接编辑，.dra 是绘图文献，我们可以用软件打开它对封装进行编辑。 3. 按 room 摆放：使用 PCB Editor，1）在 PCB Editor 里设立 room 属性，导入网表后,Edit - Properties,在 Find by name 中选择 Comp (or Pin)，点击 More，选择需要给予 room 属性的元件，弹出 Edit Property 对话框，在左边的 Available Properties 中选择 Room，value=power3v3，然后点击 Apply，在 Show Properties 窗口可以看到所选的元件都有 ROOM=power3v3，这样元件有了 room 属性；2）接下来在 PCB Editor 里添加 room 区域，Setup - Outlines - Room Outline，在 Create/Edit Option 选择 Draw Rectangle，在板框内部拉出一个矩形框；3）根据 room 属性来摆放，Place - Quick Place，在 Placement Filter 里选择 Place by room，在下拉列表中选择 power3v3，点击 Place。使用 Capture CIS，1）选中元件，右键 Edit Properties，Filter by 选择 Cadence-Allegro，找到 ROOM 编辑，填写power1v6，再切换到，可以看到 room 属性已经带过来了；2）属性设立好以后，要把属性做到网表里，需要重新生成网表，点击.dsn，Tools - Create Netlist；3）回到 PCB Editor，重新导入网表，File - Import - Logic；4）创建 room，Setup - Outlines - Room Outline，在 Create/Edit Option 选择 Draw Rectangle，画出 power1v6 的 room；5）根据 room 属性来摆放，Place - Quick Place，在 Placement Filter 里选择 Place by room，在下拉列表中选择 power1v6，点击 Place。 4. 把所有的元件都调进来，Place - Quick Place，在 Placement Filter 里选择 Place all components，查找，Edit - Move，在 Find by name 中选择 Symbol (or Pin)，输入想要查找的元件的参考编号。1. 手工建立电路板的环节：1）设立绘图参数2）建立板外框3）放置安装孔4）设立允许摆放区域，Setup - Areas - Package Keepin5）设立允许布线区域，Setup - Areas - Route Keepin6）设立严禁布线区域，Setup - Areas - Route Keepout2. 建立电路板机械符号：1） 建立机械符号文献2）设立格点，Non-Etch 部分的 Spacin...
