2025年VerilogIIC通信实验笔记

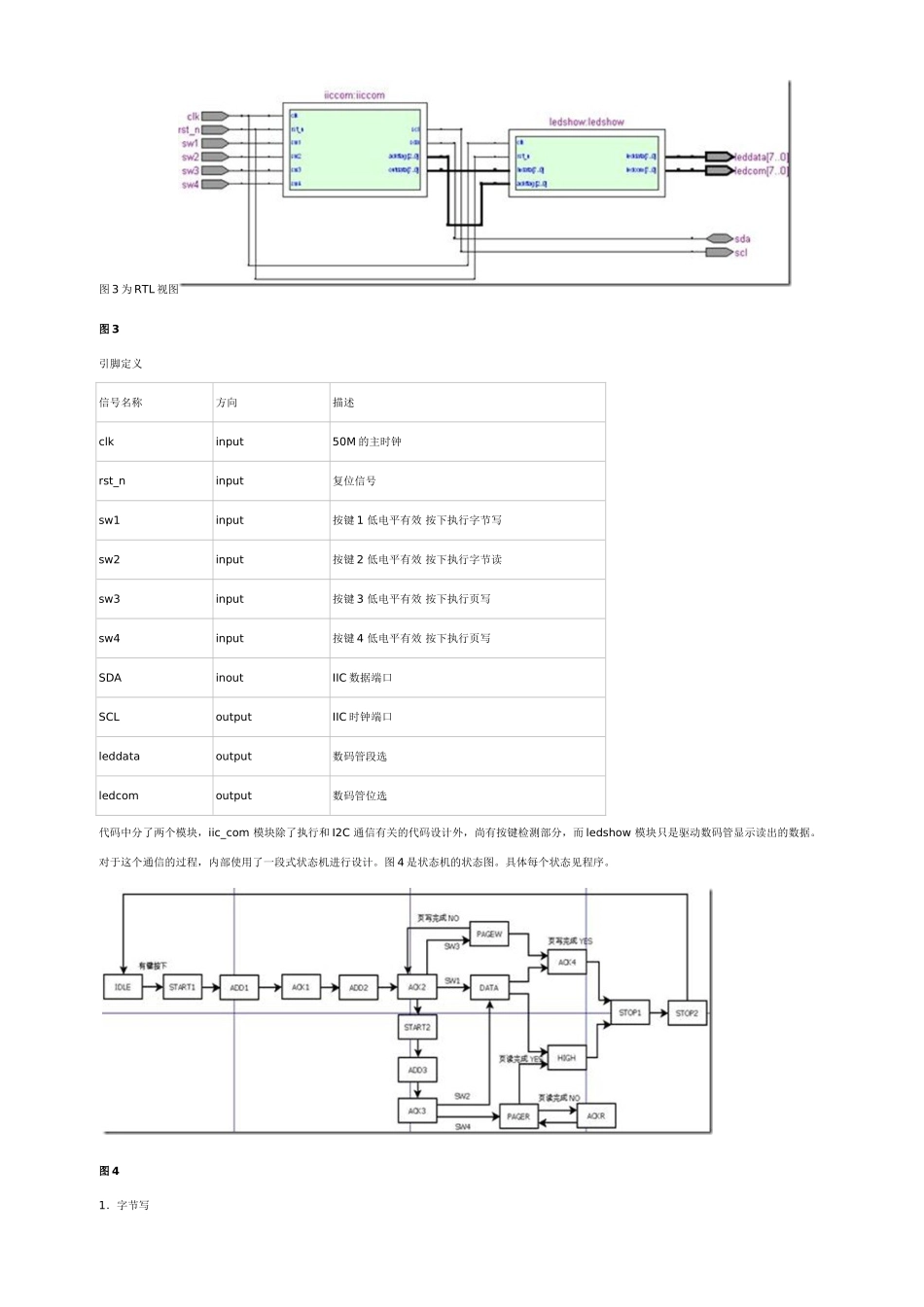

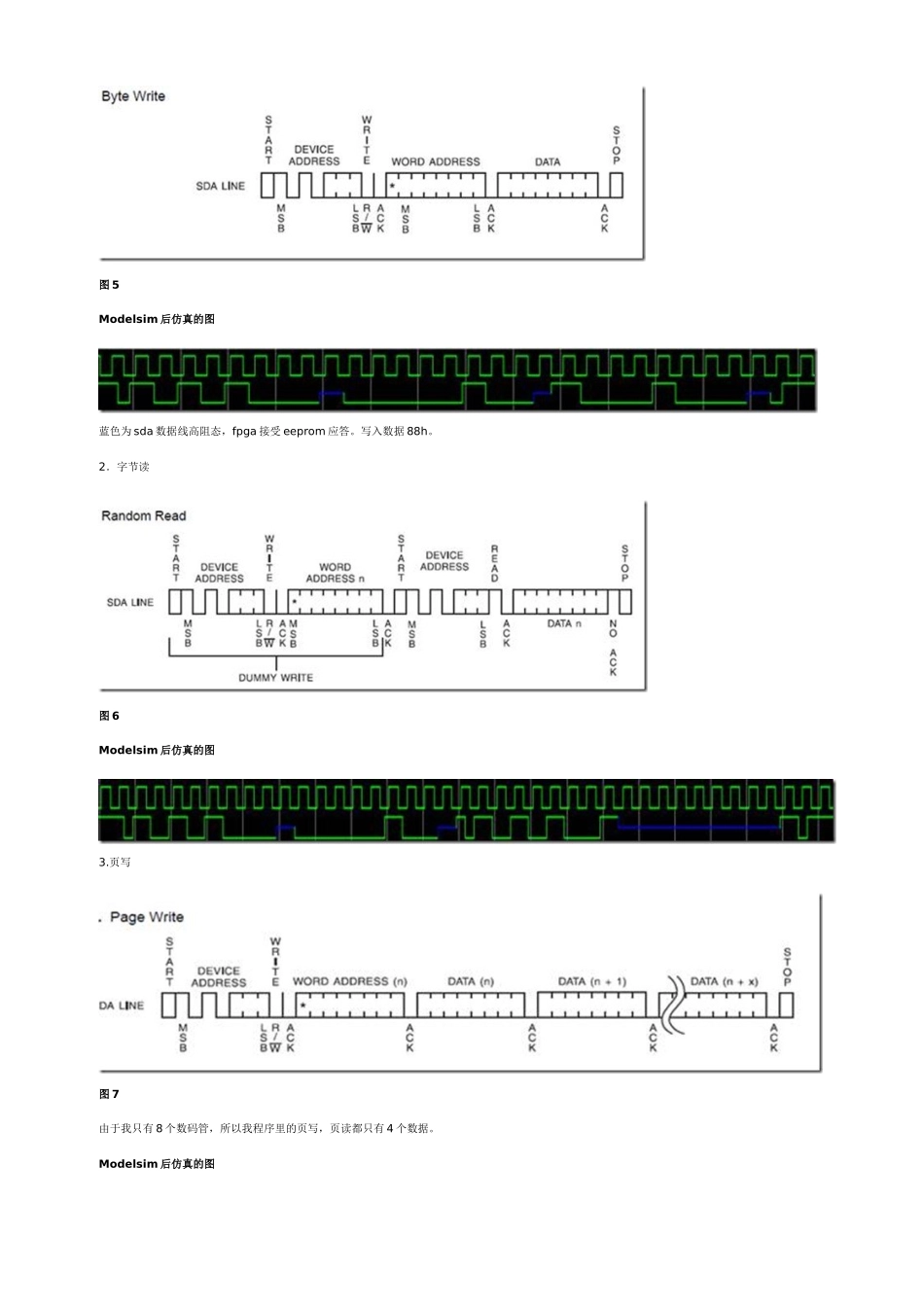

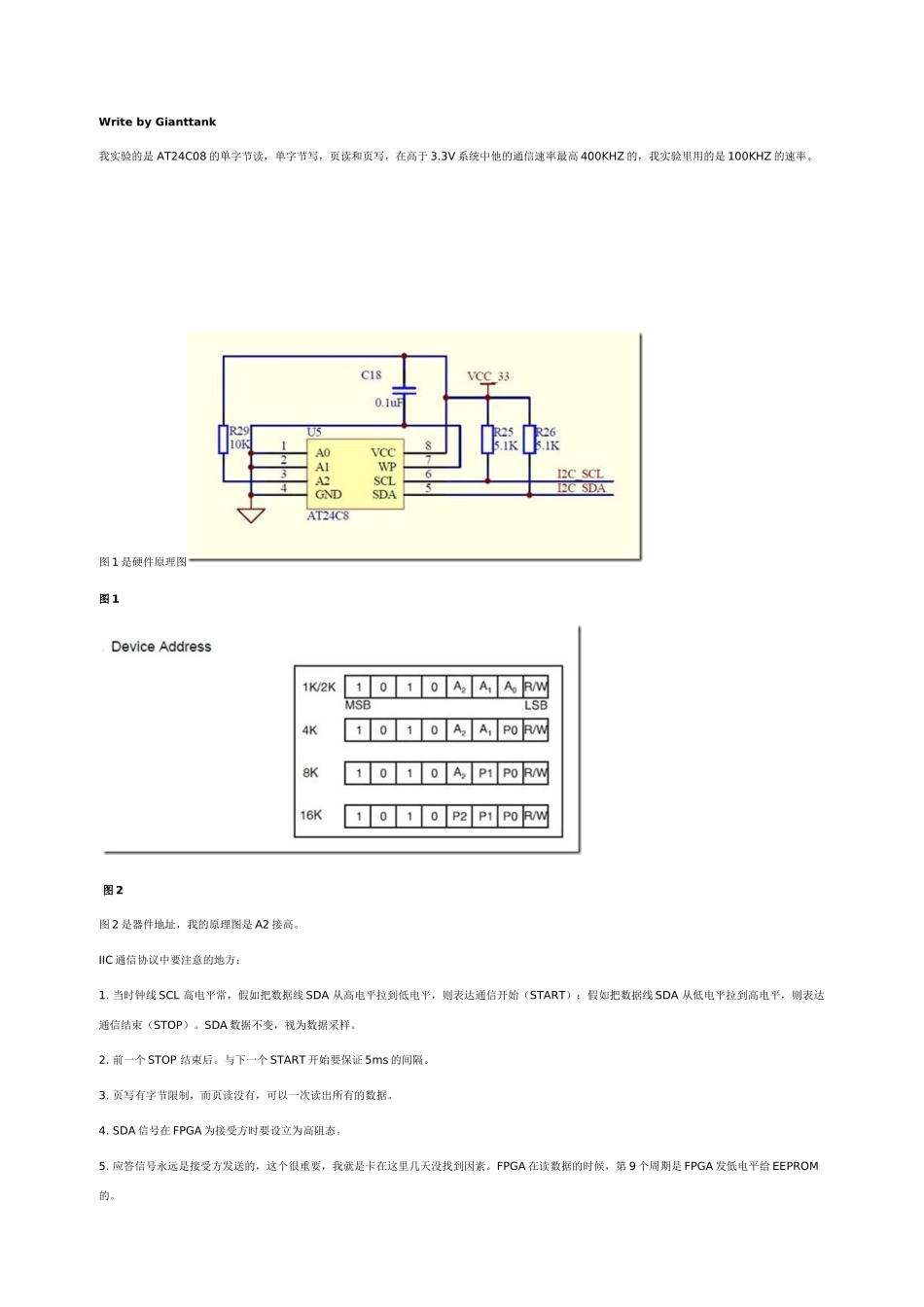

Write by Gianttank 我实验的是 AT24C08 的单字节读，单字节写，页读和页写，在高于 3.3V 系统中他的通信速率最高 400KHZ 的，我实验里用的是 100KHZ 的速率。图 1 是硬件原理图 图 1 图 2 图 2 是器件地址，我的原理图是 A2 接高。 IIC 通信协议中要注意的地方： 1. 当时钟线 SCL 高电平常，假如把数据线 SDA 从高电平拉到低电平，则表达通信开始（START）；假如把数据线 SDA 从低电平拉到高电平，则表达通信结束（STOP）。SDA 数据不变，视为数据采样。 2. 前一个 STOP 结束后。与下一个 START 开始要保证 5ms 的间隔。 3. 页写有字节限制，而页读没有，可以一次读出所有的数据。 4. SDA 信号在 FPGA 为接受方时要设立为高阻态。 5. 应答信号永远是接受方发送的，这个很重要，我就是卡在这里几天没找到因素。FPGA 在读数据的时候，第 9 个周期是 FPGA 发低电平给 EEPROM的。 图 3 为 RTL 视图 图 3 引脚定义 信号名称方向描述clkinput50M 的主时钟rst_ninput复位信号sw1input按键 1 低电平有效 按下执行字节写sw2input按键 2 低电平有效 按下执行字节读sw3input按键 3 低电平有效 按下执行页写sw4input按键 4 低电平有效 按下执行页写SDAinoutIIC 数据端口SCLoutputIIC 时钟端口leddataoutput数码管段选ledcomoutput数码管位选代码中分了两个模块，iic_com 模块除了执行和 I2C 通信有关的代码设计外，尚有按键检测部分，而 ledshow 模块只是驱动数码管显示读出的数据。对于这个通信的过程，内部使用了一段式状态机进行设计。图 4 是状态机的状态图。具体每个状态见程序。 图 4 1．字节写 图 5 Modelsim 后仿真的图 蓝色为 sda 数据线高阻态，fpga 接受 eeprom 应答。写入数据 88h。 2．字节读 图 6 Modelsim 后仿真的图 3.页写 图 7 由于我只有 8 个数码管，所以我程序里的页写，页读都只有 4 个数据。 Modelsim 后仿真的图 可以看到写入数据位 21h,43h,65h,87h。 4．页读 图 8 随机字节读和当前字节读都能触发页读，我只做了随机字节读 Modelsim 后仿真的图 这里就是 应答是 fpga 应答给 eeprom 的。 最后希望这篇文档能帮助对 IIC 协议还不够了解的同学。源程序在下一篇文章中。<...
