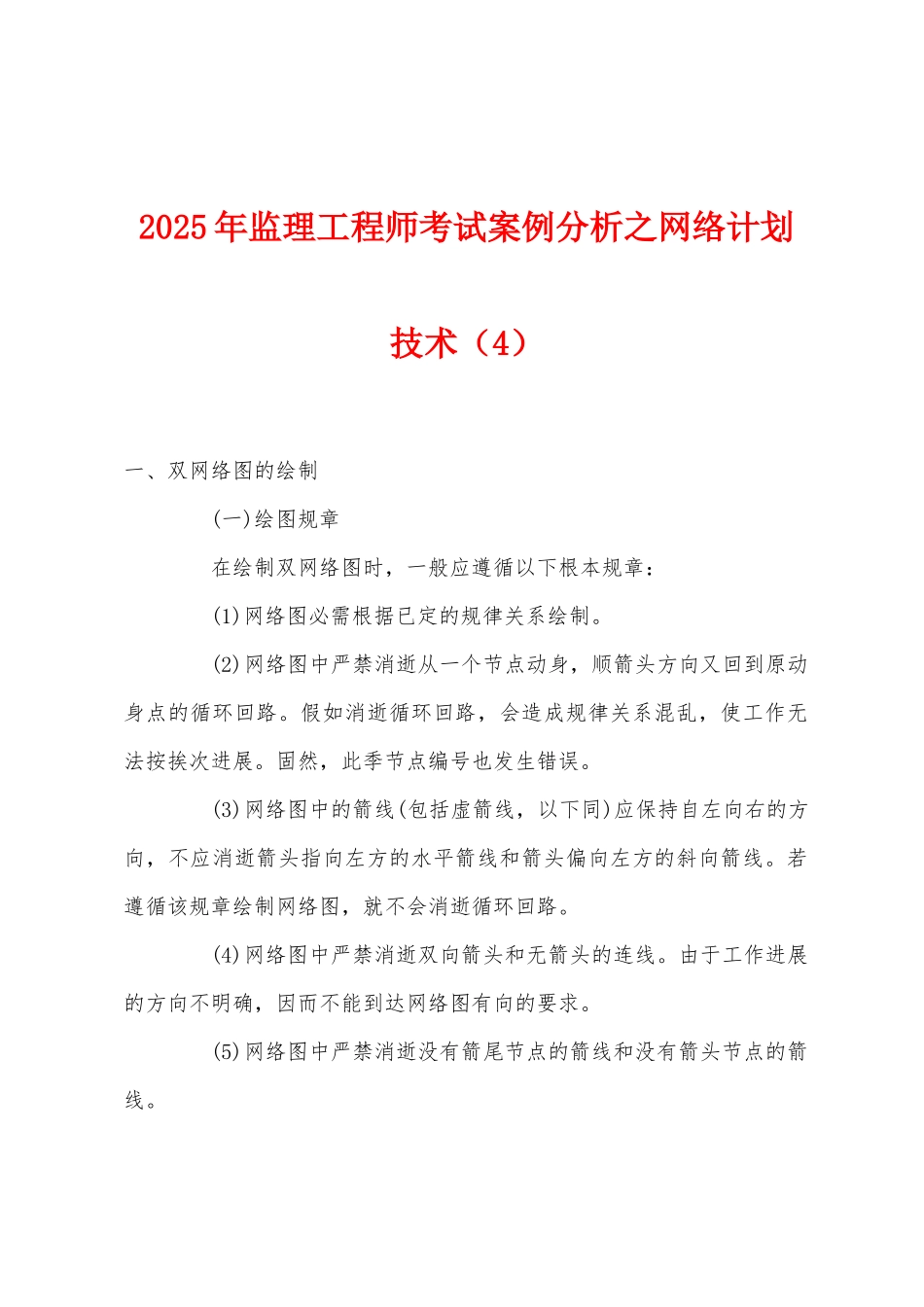

2025 年监理工程师考试案例分析之网络计划技术（4）一、双网络图的绘制 (一)绘图规章 在绘制双网络图时，一般应遵循以下根本规章： (1)网络图必需根据已定的规律关系绘制。 (2)网络图中严禁消逝从一个节点动身，顺箭头方向又回到原动身点的循环回路。假如消逝循环回路，会造成规律关系混乱，使工作无法按挨次进展。固然，此季节点编号也发生错误。 (3)网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应消逝箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。若遵循该规章绘制网络图，就不会消逝循环回路。 (4)网络图中严禁消逝双向箭头和无箭头的连线。由于工作进展的方向不明确，因而不能到达网络图有向的要求。 (5)网络图中严禁消逝没有箭尾节点的箭线和没有箭头节点的箭线。 (6)严禁在箭线上引入或引出箭线。 但当网络图的起点节点有多条箭线引出(外向箭线)或终点节点有多条箭线引入(内向箭线)时，为使图形简洁，可用母线法绘图。 (7)应尽量避开网络图中工作箭线的穿插。当穿插不行避开时，可以采纳过桥法或指向法处理. (8)网络图中应只有一个起点节点和一个终点节点(见 P38 图 3-11，图 3-12）。 (二)绘图方法 当已知每一项工作的紧前工作时，可按下述步骤绘制双网络图： 1．绘制没有紧前工作的工作箭线，使它们具有一样的开头节点。 2．从左至右依次绘制其他工作箭线。 按以下原则进展： (1)当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接画在其紧前工作箭线之后即可。 (2)当所要绘制的工作有多项紧前工作时，应按不怜悯况分别予以考虑。 3．当各项工作箭线都绘制出来之后，应合并那些没有紧后工作之工作箭线的箭头节点，以保证网络图只有一个终点节点。 4．当确认所绘制的网络图正确后，即可进展节点编号。
