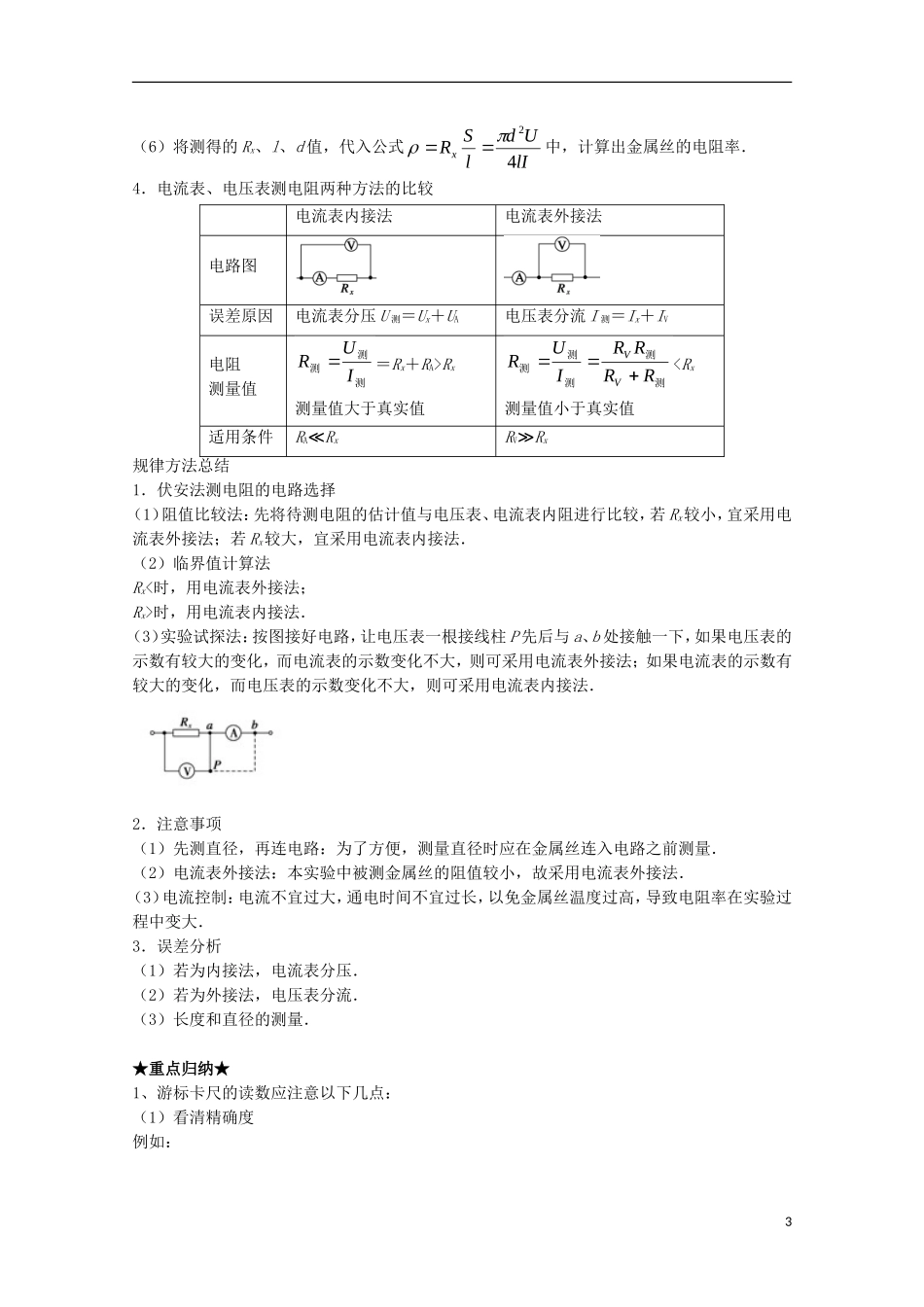

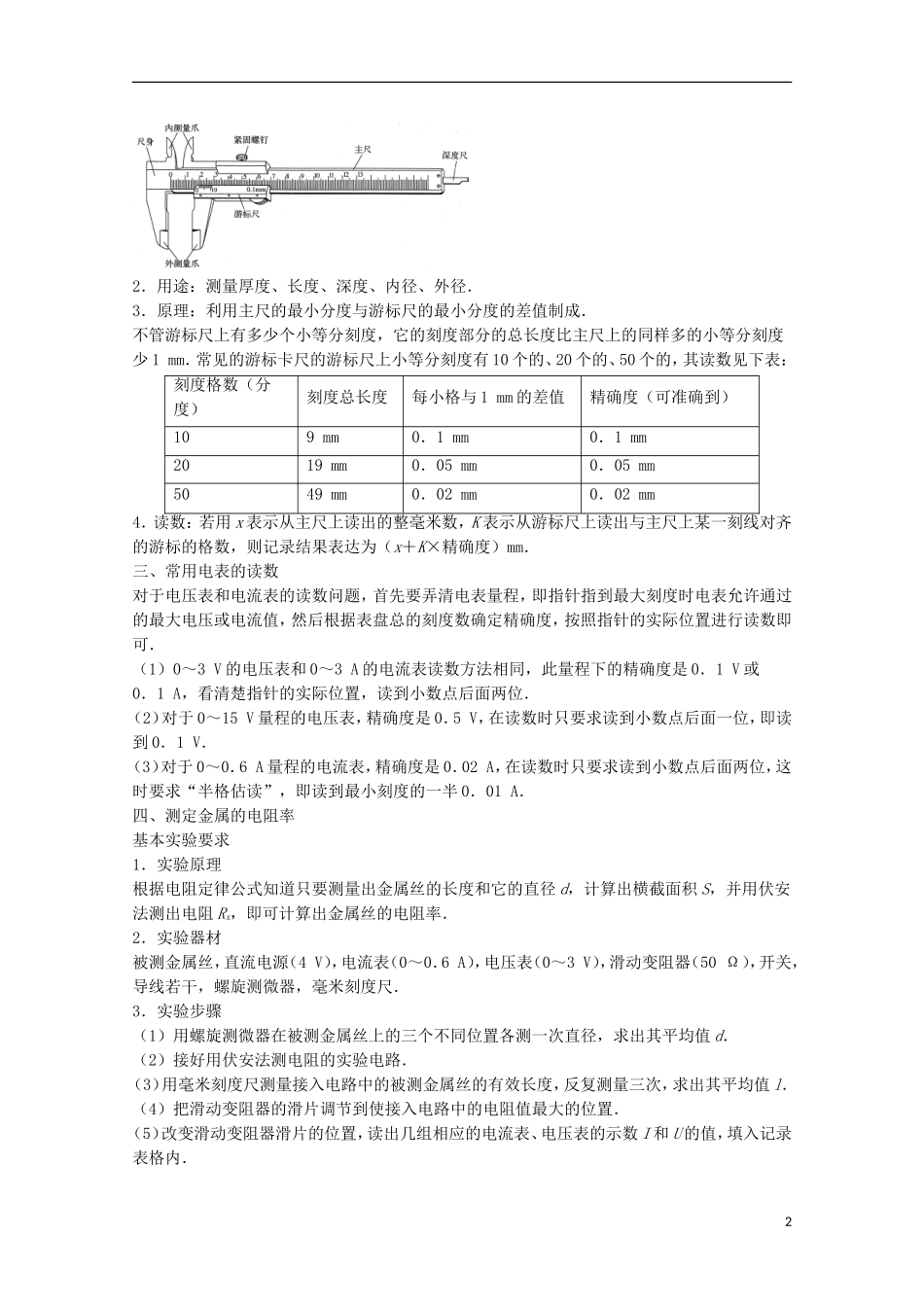

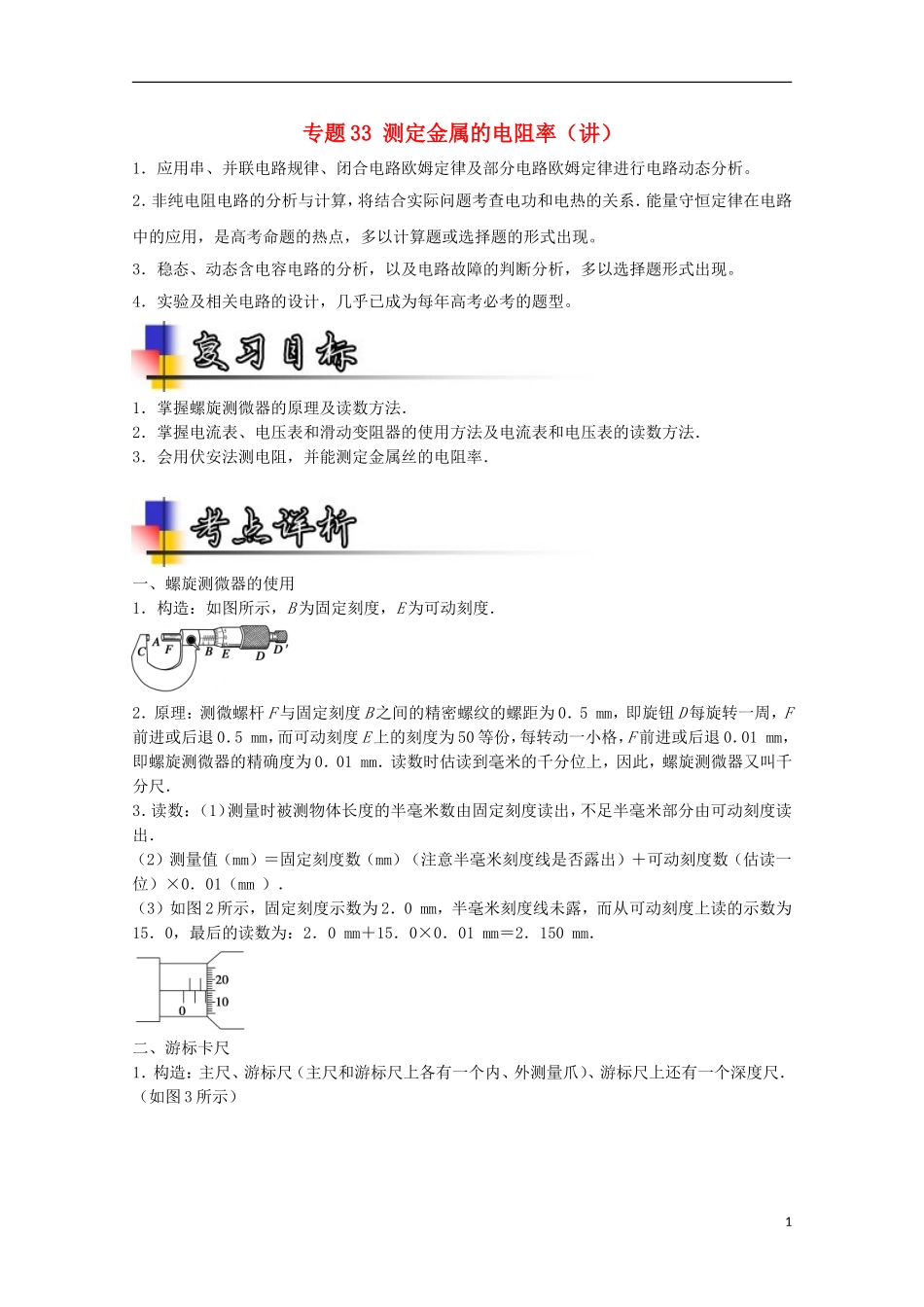

专题 33 测定金属的电阻率（讲）1．应用串、并联电路规律、闭合电路欧姆定律及部分电路欧姆定律进行电路动态分析。2．非纯电阻电路的分析与计算，将结合实际问题考查电功和电热的关系．能量守恒定律在电路中的应用，是高考命题的热点，多以计算题或选择题的形式出现。3．稳态、动态含电容电路的分析，以及电路故障的判断分析，多以选择题形式出现。4．实验及相关电路的设计，几乎已成为每年高考必考的题型。1．掌握螺旋测微器的原理及读数方法．2．掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法．3．会用伏安法测电阻，并能测定金属丝的电阻率．一、螺旋测微器的使用1．构造：如图所示，B 为固定刻度，E 为可动刻度．2．原理：测微螺杆 F 与固定刻度 B 之间的精密螺纹的螺距为 0．5 mm，即旋钮 D 每旋转一周，F前进或后退 0．5 mm，而可动刻度 E 上的刻度为 50 等份，每转动一小格，F 前进或后退 0．01 mm，即螺旋测微器的精确度为 0．01 mm．读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数：（1）测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．（2）测量值（mm）＝固定刻度数（mm）（注意半毫米刻度线是否露出）＋可动刻度数（估读一位）×0．01（mm ）．（3）如图 2 所示，固定刻度示数为 2．0 mm，半毫米刻度线未露，而从可动刻度上读的示数为15．0，最后的读数为：2．0 mm＋15．0×0．01 mm＝2．150 mm．二、游标卡尺1．构造：主尺、游标尺（主尺和游标尺上各有一个内、外测量爪）、游标尺上还有一个深度尺．（如图 3 所示）12．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm．常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、50 个的，其读数见下表：刻度格数（分度）刻度总长度每小格与 1 mm 的差值精确度（可准确到）109 mm0．1 mm0．1 mm2019 mm0．05 mm0．05 mm5049 mm0．02 mm0．02 mm4．读数：若用 x 表示从主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为（x＋K×精确度）mm．三、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最...
