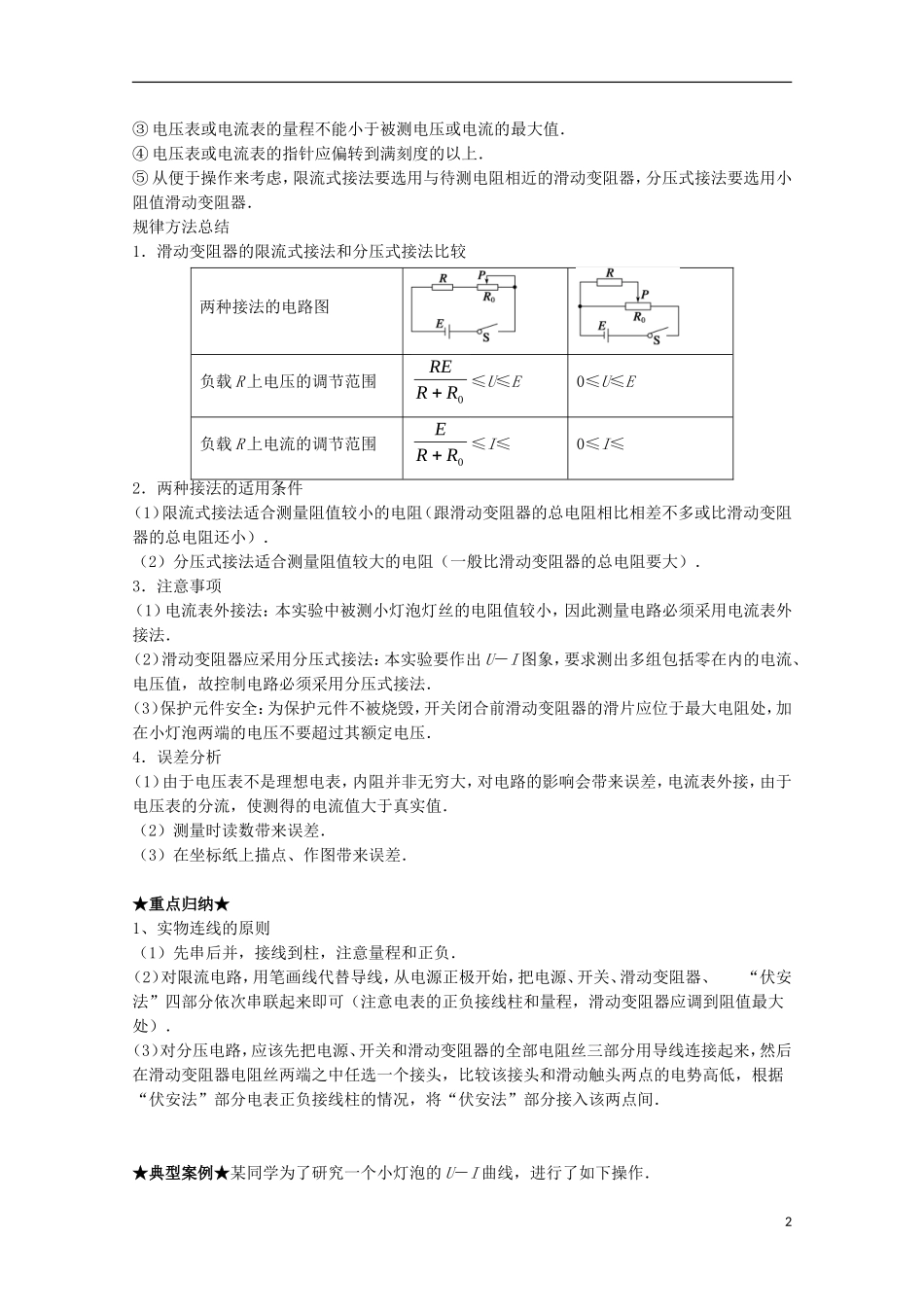

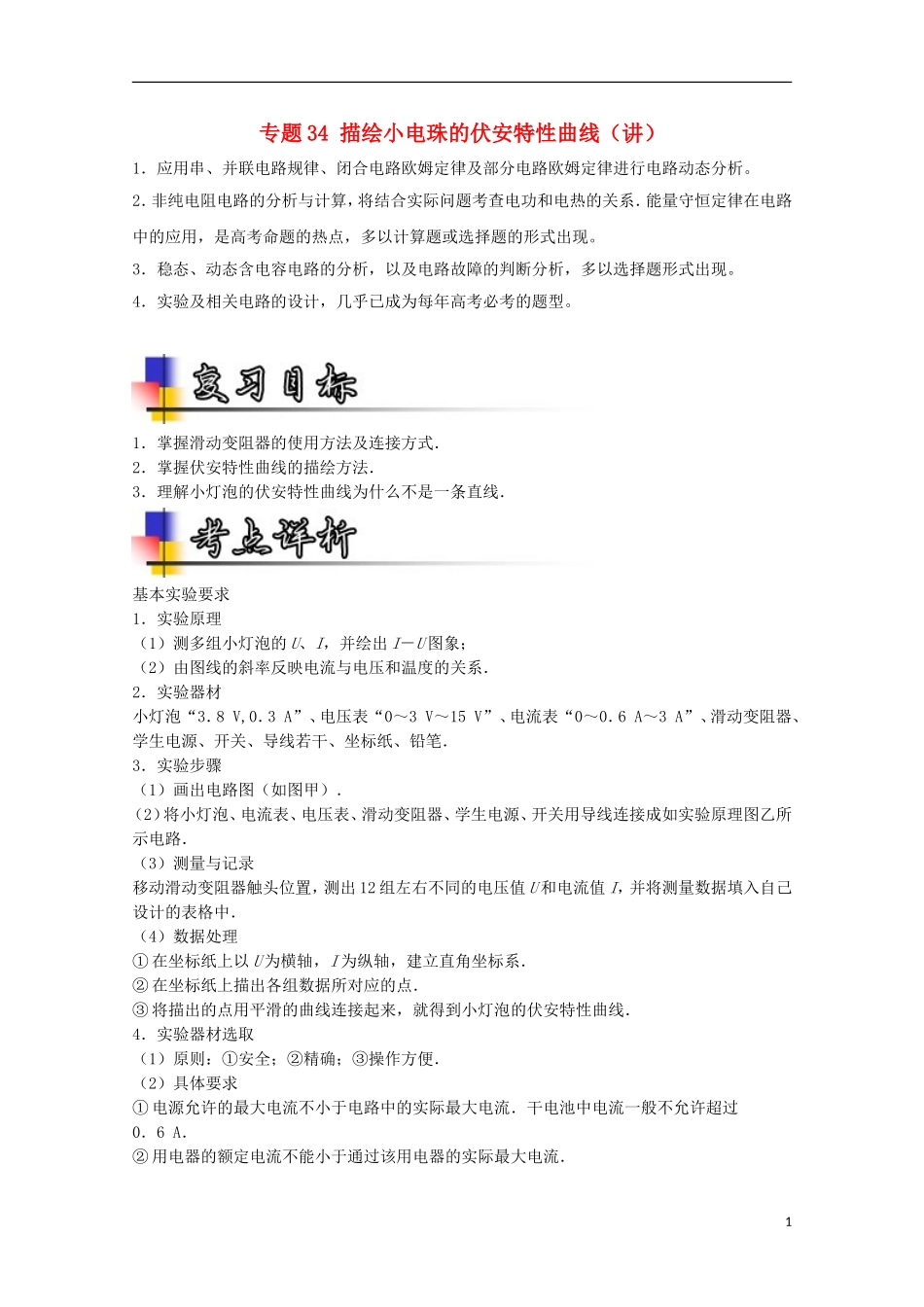

专题 34 描绘小电珠的伏安特性曲线（讲）1．应用串、并联电路规律、闭合电路欧姆定律及部分电路欧姆定律进行电路动态分析。2．非纯电阻电路的分析与计算，将结合实际问题考查电功和电热的关系．能量守恒定律在电路中的应用，是高考命题的热点，多以计算题或选择题的形式出现。3．稳态、动态含电容电路的分析，以及电路故障的判断分析，多以选择题形式出现。4．实验及相关电路的设计，几乎已成为每年高考必考的题型。1．掌握滑动变阻器的使用方法及连接方式．2．掌握伏安特性曲线的描绘方法．3．理解小灯泡的伏安特性曲线为什么不是一条直线．基本实验要求1．实验原理（1）测多组小灯泡的 U、I，并绘出 I－U 图象；（2）由图线的斜率反映电流与电压和温度的关系．2．实验器材小灯泡“3．8 V,0．3 A”、电压表“0～3 V～15 V”、电流表“0～0．6 A～3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔．3．实验步骤（1）画出电路图（如图甲）．（2）将小灯泡、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如实验原理图乙所示电路．（3）测量与记录移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入自己设计的表格中．（4）数据处理① 在坐标纸上以 U 为横轴，I 为纵轴，建立直角坐标系．② 在坐标纸上描出各组数据所对应的点．③ 将描出的点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线．4．实验器材选取（1）原则：①安全；②精确；③操作方便．（2）具体要求① 电源允许的最大电流不小于电路中的实际最大电流．干电池中电流一般不允许超过0．6 A．② 用电器的额定电流不能小于通过该用电器的实际最大电流．1③ 电压表或电流表的量程不能小于被测电压或电流的最大值．④ 电压表或电流表的指针应偏转到满刻度的以上．⑤ 从便于操作来考虑，限流式接法要选用与待测电阻相近的滑动变阻器，分压式接法要选用小阻值滑动变阻器．规律方法总结1．滑动变阻器的限流式接法和分压式接法比较两种接法的电路图负载 R 上电压的调节范围0RRRE≤U≤E0≤U≤E负载 R 上电流的调节范围0RRE≤I≤0≤I≤2．两种接法的适用条件（1）限流式接法适合测量阻值较小的电阻（跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小）．（2）分压式接法适合测量阻值较大的电阻（一般比滑动变阻器的总电阻要大）．3．注意事项（1）电流表外接法：本实验中被测小灯泡灯丝...
