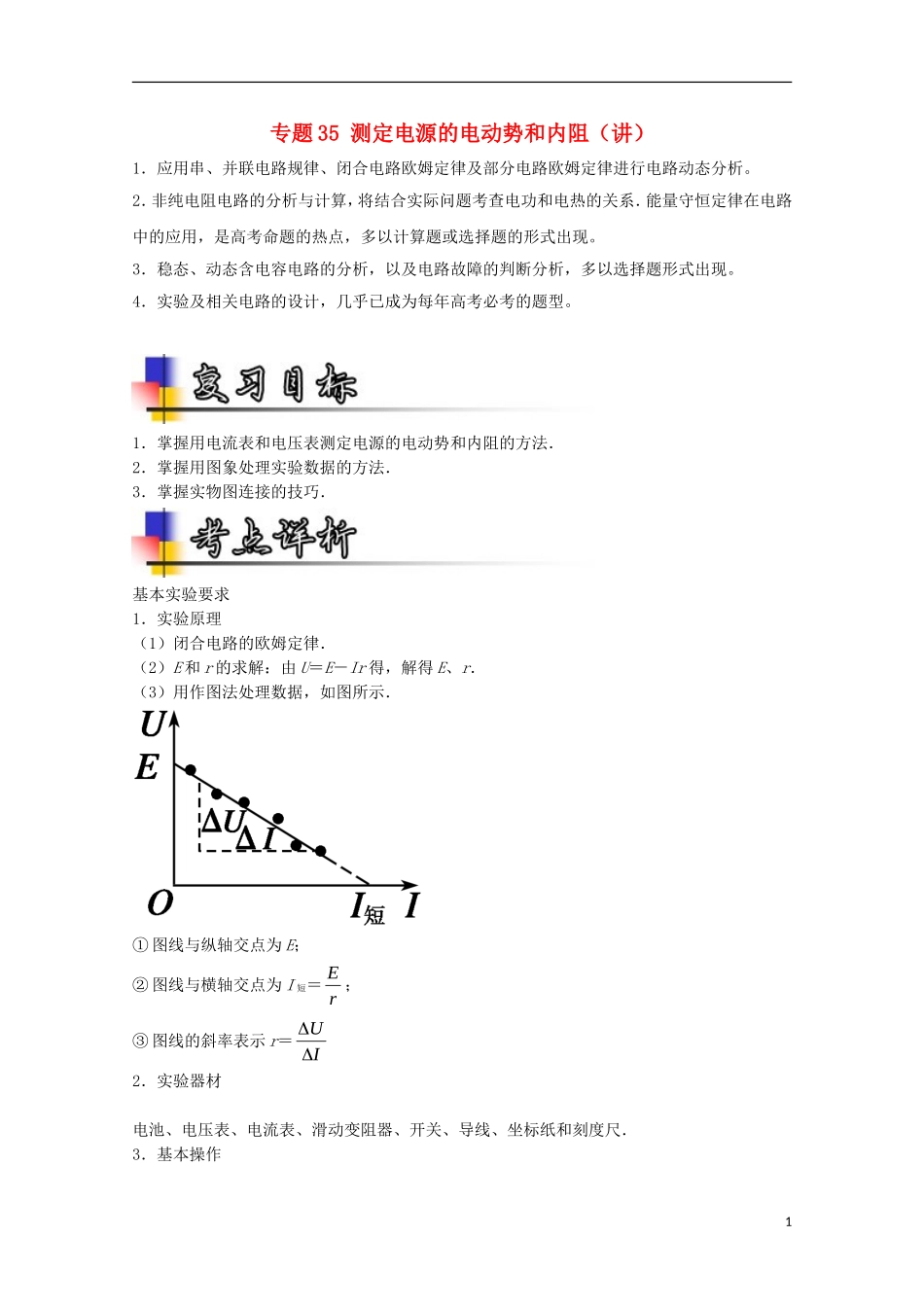

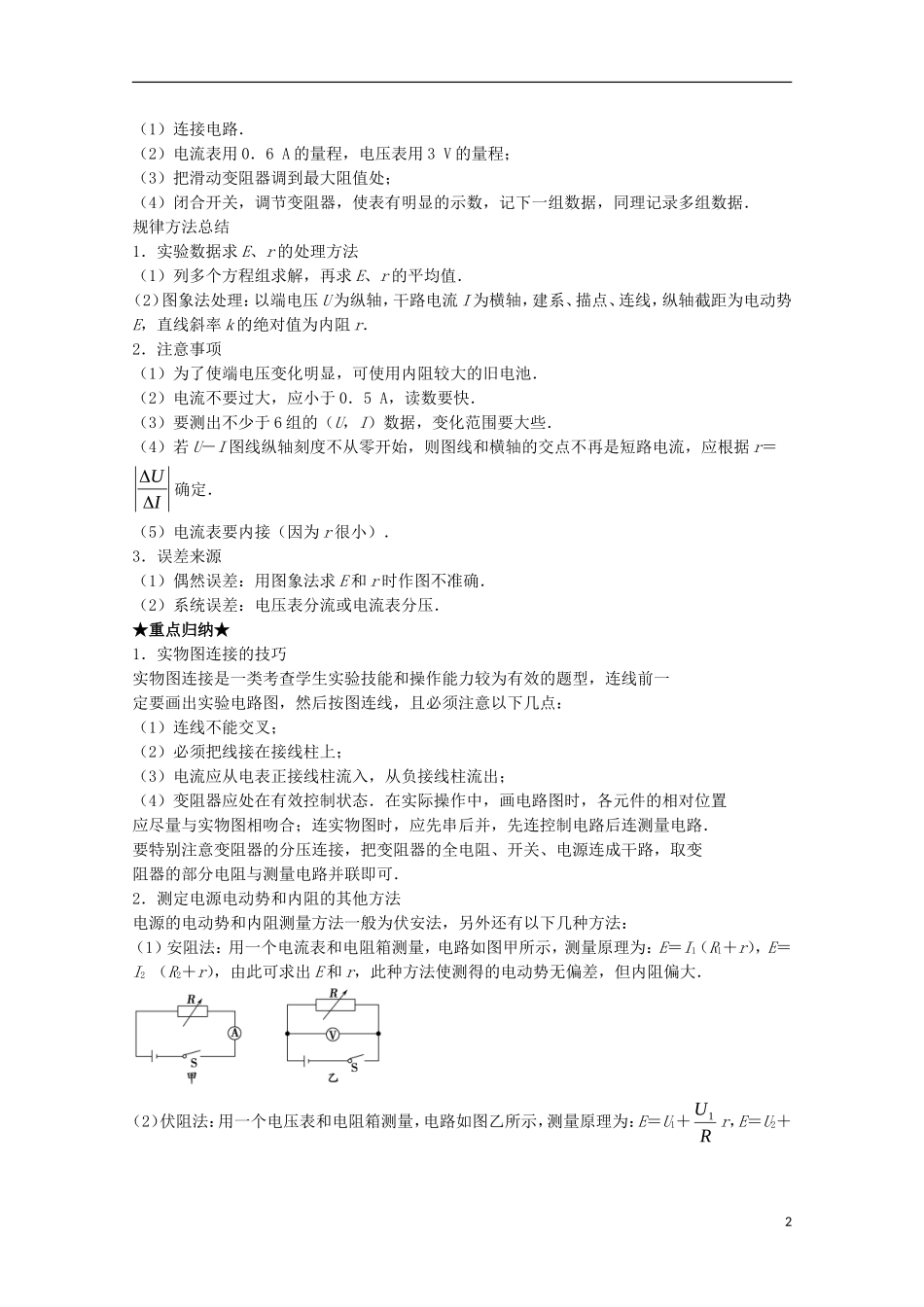

专题 35 测定电源的电动势和内阻（讲）1．应用串、并联电路规律、闭合电路欧姆定律及部分电路欧姆定律进行电路动态分析。2．非纯电阻电路的分析与计算，将结合实际问题考查电功和电热的关系．能量守恒定律在电路中的应用，是高考命题的热点，多以计算题或选择题的形式出现。3．稳态、动态含电容电路的分析，以及电路故障的判断分析，多以选择题形式出现。4．实验及相关电路的设计，几乎已成为每年高考必考的题型。1．掌握用电流表和电压表测定电源的电动势和内阻的方法．2．掌握用图象处理实验数据的方法．3．掌握实物图连接的技巧．基本实验要求1．实验原理（1）闭合电路的欧姆定律．（2）E 和 r 的求解：由 U＝E－Ir 得，解得 E、r．（3）用作图法处理数据，如图所示．① 图线与纵轴交点为 E；② 图线与横轴交点为 I 短＝ rE ；③ 图线的斜率表示 r＝IU2．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．3．基本操作1（1）连接电路．（2）电流表用 0．6 A 的量程，电压表用 3 V 的量程；（3）把滑动变阻器调到最大阻值处；（4）闭合开关，调节变阻器，使表有明显的示数，记下一组数据，同理记录多组数据．规律方法总结1．实验数据求 E、r 的处理方法（1）列多个方程组求解，再求 E、r 的平均值．（2）图象法处理：以端电压 U 为纵轴，干路电流 I 为横轴，建系、描点、连线，纵轴截距为电动势E，直线斜率 k 的绝对值为内阻 r．2．注意事项（1）为了使端电压变化明显，可使用内阻较大的旧电池．（2）电流不要过大，应小于 0．5 A，读数要快．（3）要测出不少于 6 组的（U，I）数据，变化范围要大些．（4）若 U－I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，应根据 r＝IU确定．（5）电流表要内接（因为 r 很小）．3．误差来源（1）偶然误差：用图象法求 E 和 r 时作图不准确．（2）系统误差：电压表分流或电流表分压．★重点归纳★1．实物图连接的技巧实物图连接是一类考查学生实验技能和操作能力较为有效的题型，连线前一定要画出实验电路图，然后按图连线，且必须注意以下几点：（1）连线不能交叉；（2）必须把线接在接线柱上；（3）电流应从电表正接线柱流入，从负接线柱流出；（4）变阻器应处在有效控制状态．在实际操作中，画电路图时，各元件的相对位置应尽量与实物图相吻合；连实物图时，应先串后并，先连控制电路后连测量电路．要特别...
