（浙江选考）新高考物理一轮复习 12 第九章 电磁感应 交变电流 5 第3节 交变电流教学案-人教版高三全册物理教学案

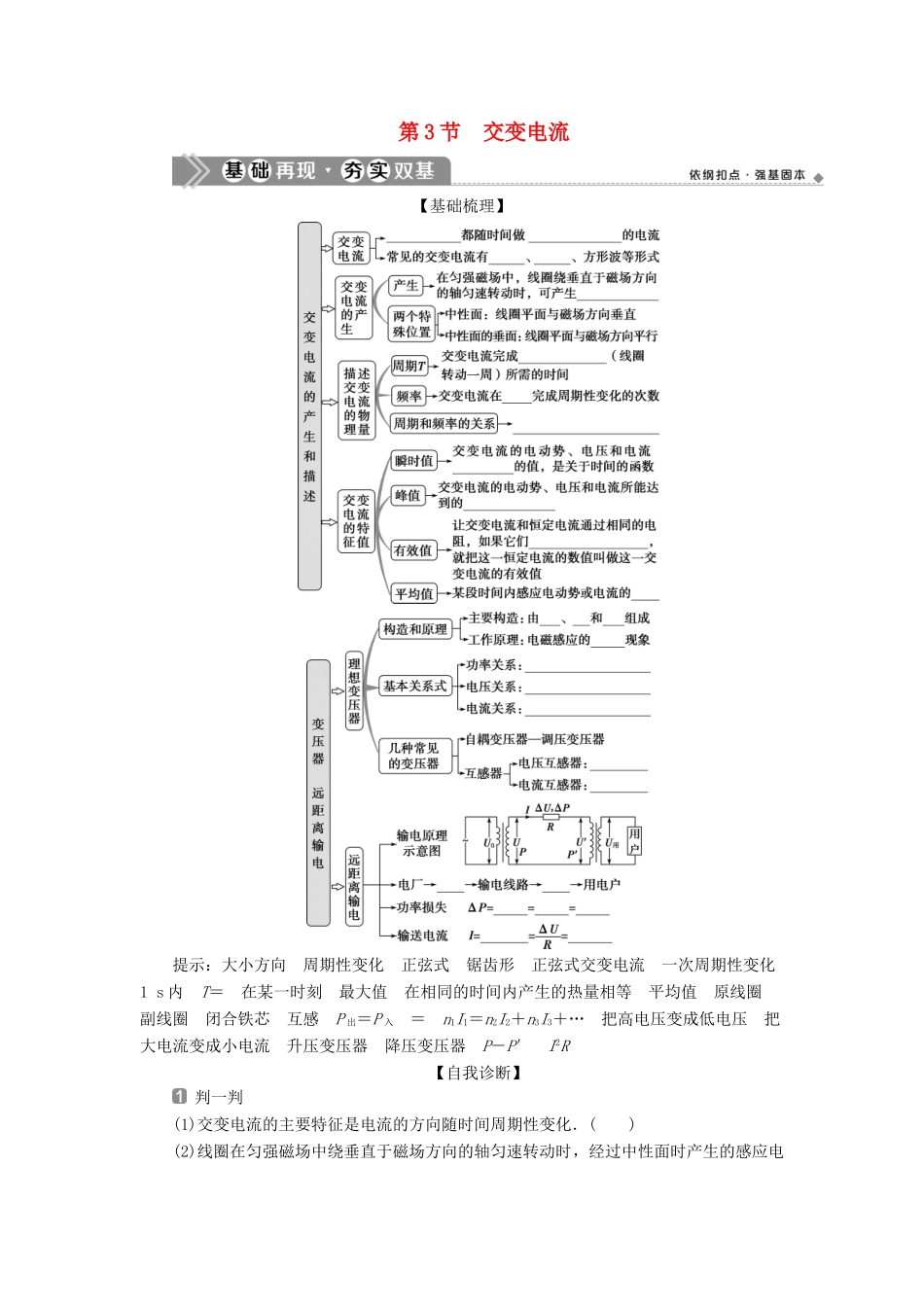

第 3 节 交变电流【基础梳理】提示：大小方向 周期性变化 正弦式 锯齿形 正弦式交变电流 一次周期性变化 1 s 内 T＝ 在某一时刻 最大值 在相同的时间内产生的热量相等 平均值 原线圈 副线圈 闭合铁芯 互感 P 出＝P 入 ＝ n1I1＝n2I2＋n3I3＋… 把高电压变成低电压 把大电流变成小电流 升压变压器 降压变压器 P－P′ I2R 【自我诊断】 判一判(1)交变电流的主要特征是电流的方向随时间周期性变化．( )(2)线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，经过中性面时产生的感应电动势最大．( )(3)交流电压表及交流电流表的读数均为瞬时值．( )(4)变压器不但能改变交变电流的电压，还能改变交变电流的频率． ( )(5)理想变压器的基本关系式中，电压和电流可以均为有效值．( )(6)在输送电压一定时，输送的电功率越大，输送过程中损失的功率越小．( )提示：(1)√ (2)× (3)× (4)× (5)√ (6)× 做一做(1)如图所示为一交变电流随时间变化的图象，此交流电的有效值是( )A．5 A B．5 AC．3.5 AD．3.5 A(2)某理想变压器原、副线圈的匝数之比为 1∶10，当输入电压增加 20 V 时，输出电压( )A．降低 2 VB．增加 2 VC．降低 200 VD．增加 200 V提示：(1)选 B.选择一个周期(0.02 s)的时间，根据交流电有效值的定义和焦耳定律，有：I2R×0.02 s＝(4 A)2R×0.01 s＋(3 A)2R×0.01 s，解得：I＝5 A，即 B 项正确．(2)选 D.假设理想变压器原线圈的输入电压为 U1，则由变压器的工作原理可知＝，变压器副线圈的输出电压为 U2＝10U1；当输入电压增加 20 V 时，即输入电压为(U1＋20) V，则变压器的输出电压为 U′2＝10(U1＋20) V，则输出电压的变化量为 ΔU＝U′2－U2＝(10U1＋200－10U1) V＝200 V，即输出电压增加 200 V，A、B、C 错误，D 正确． 交变电流的产生和描述【题组过关】1．(2020·湖州质检)一单匝闭合线框在匀强磁场中绕垂直于磁场方向的转轴匀速转动．在转动过程中，线框中的最大磁通量为 Φm，最大感应电动势为 Em，下列说法中正确的是( )A．当磁通量为零时，感应电动势也为零B．当磁通量减小时，感应电动势也减小C．当磁通量等于 0.5Φm时，感应电动势等于 0.5EmD．角速度 ω 等于解析：选 D.根据正弦式交变电流的产生及其变化规律，当磁通量最大时，感应电动势为零；当磁通量减小时，感应电动势在增大，磁通量减为零时，感应电动势最大，由此可...
