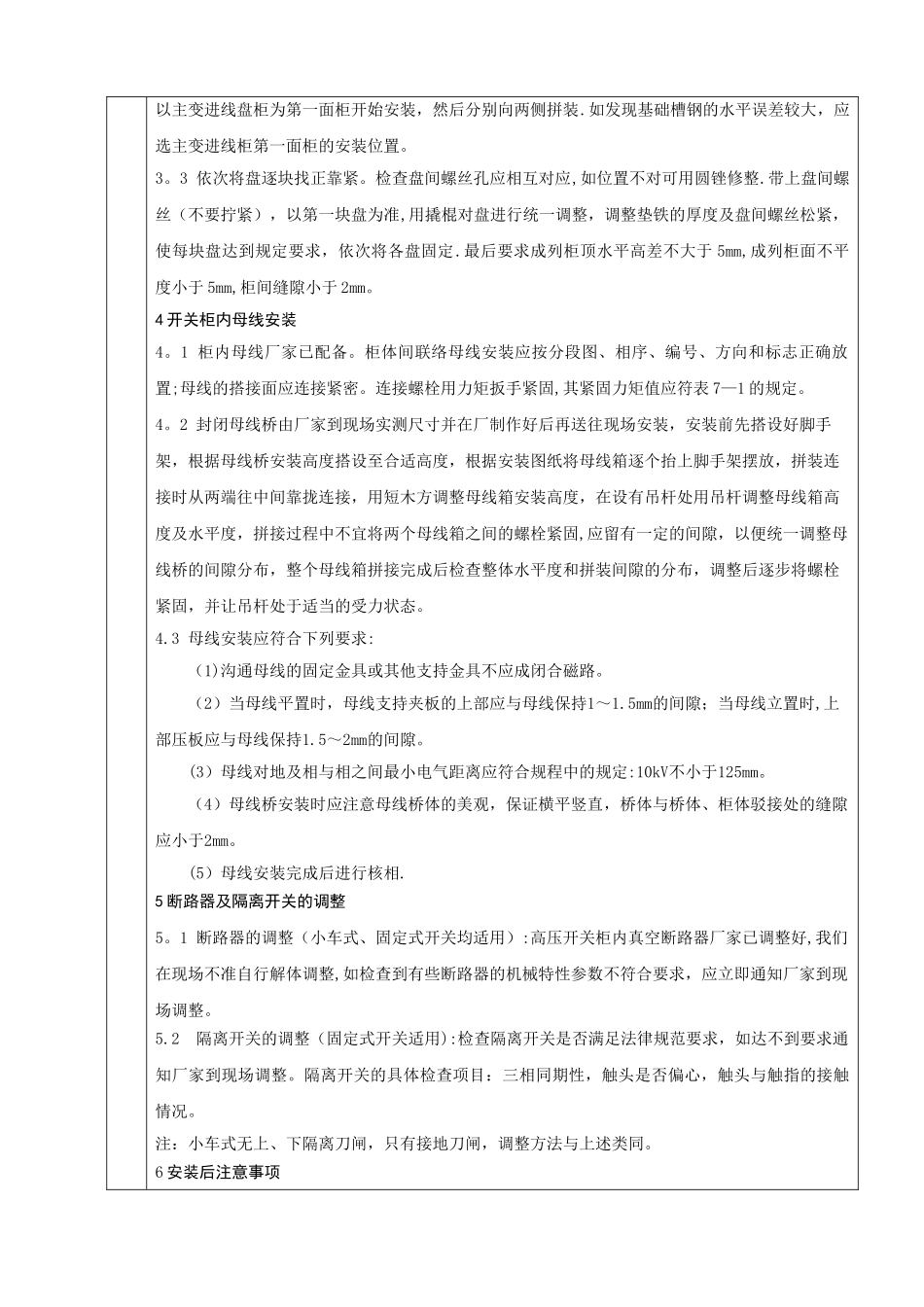

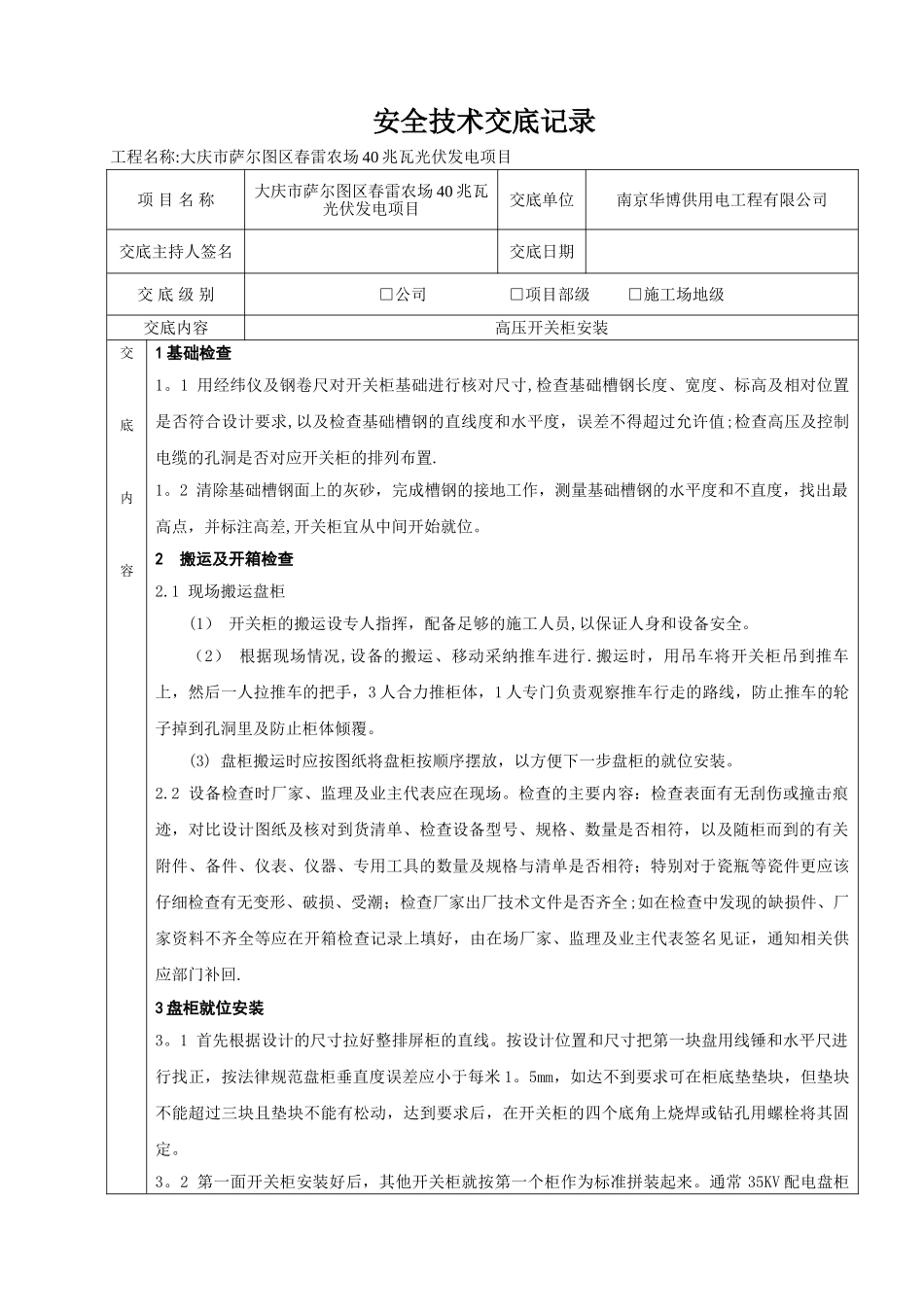

安全技术交底记录工程名称:大庆市萨尔图区春雷农场 40 兆瓦光伏发电项目项 目 名 称大庆市萨尔图区春雷农场 40 兆瓦光伏发电项目交底单位南京华博供用电工程有限公司交底主持人签名交底日期交 底 级 别□公司 □项目部级 □施工场地级交底内容高压开关柜安装交底内容1 基础检查1。1 用经纬仪及钢卷尺对开关柜基础进行核对尺寸,检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求,以及检查基础槽钢的直线度和水平度，误差不得超过允许值;检查高压及控制电缆的孔洞是否对应开关柜的排列布置.1。2 清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差,开关柜宜从中间开始就位。2 搬运及开箱检查2.1 现场搬运盘柜(1） 开关柜的搬运设专人指挥，配备足够的施工人员,以保证人身和设备安全。（2） 根据现场情况,设备的搬运、移动采纳推车进行.搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3 人合力推柜体，1 人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。(3) 盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。2.2 设备检查时厂家、监理及业主代表应在现场。检查的主要内容：检查表面有无刮伤或撞击痕迹，对比设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该仔细检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全;如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知相关供应部门补回.3 盘柜就位安装3。1 首先根据设计的尺寸拉好整排屏柜的直线。按设计位置和尺寸把第一块盘用线锤和水平尺进行找正，按法律规范盘柜垂直度误差应小于每米 1。5mm，如达不到要求可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到要求后，在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。3。2 第一面开关柜安装好后，其他开关柜就按第一个柜作为标准拼装起来。通常 35KV 配电盘柜以主变进线盘柜为第一面柜开始安装，然后分别向两侧拼装.如发现基础槽钢的水平误差较大，应选主变进线柜第一面柜的安装位置。3。3 依次将盘逐块找正靠紧。检查盘间螺丝孔应相互对应,如位置不对可用圆锉修整.带上盘间螺丝（不要拧紧），以第一块盘为...
