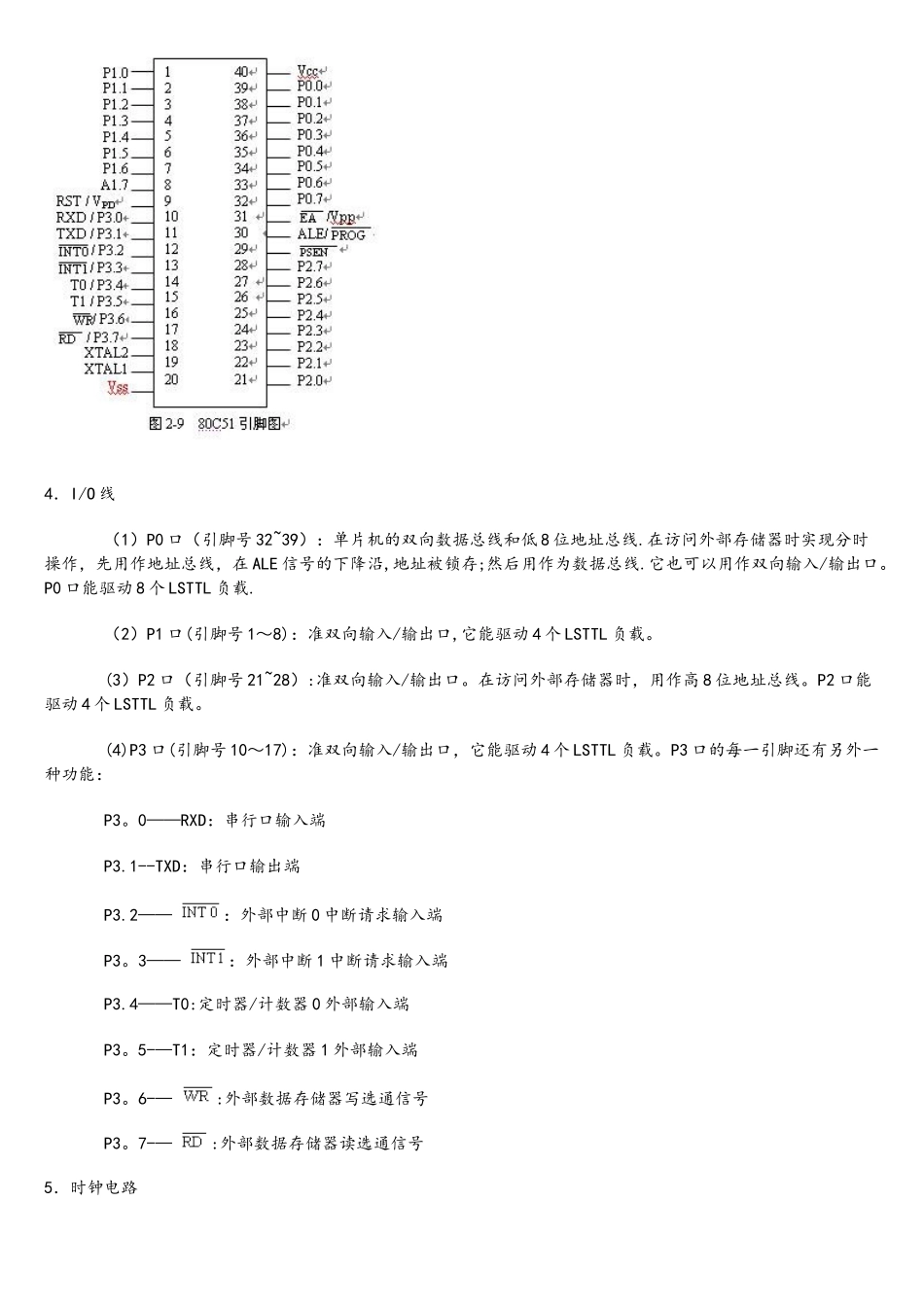

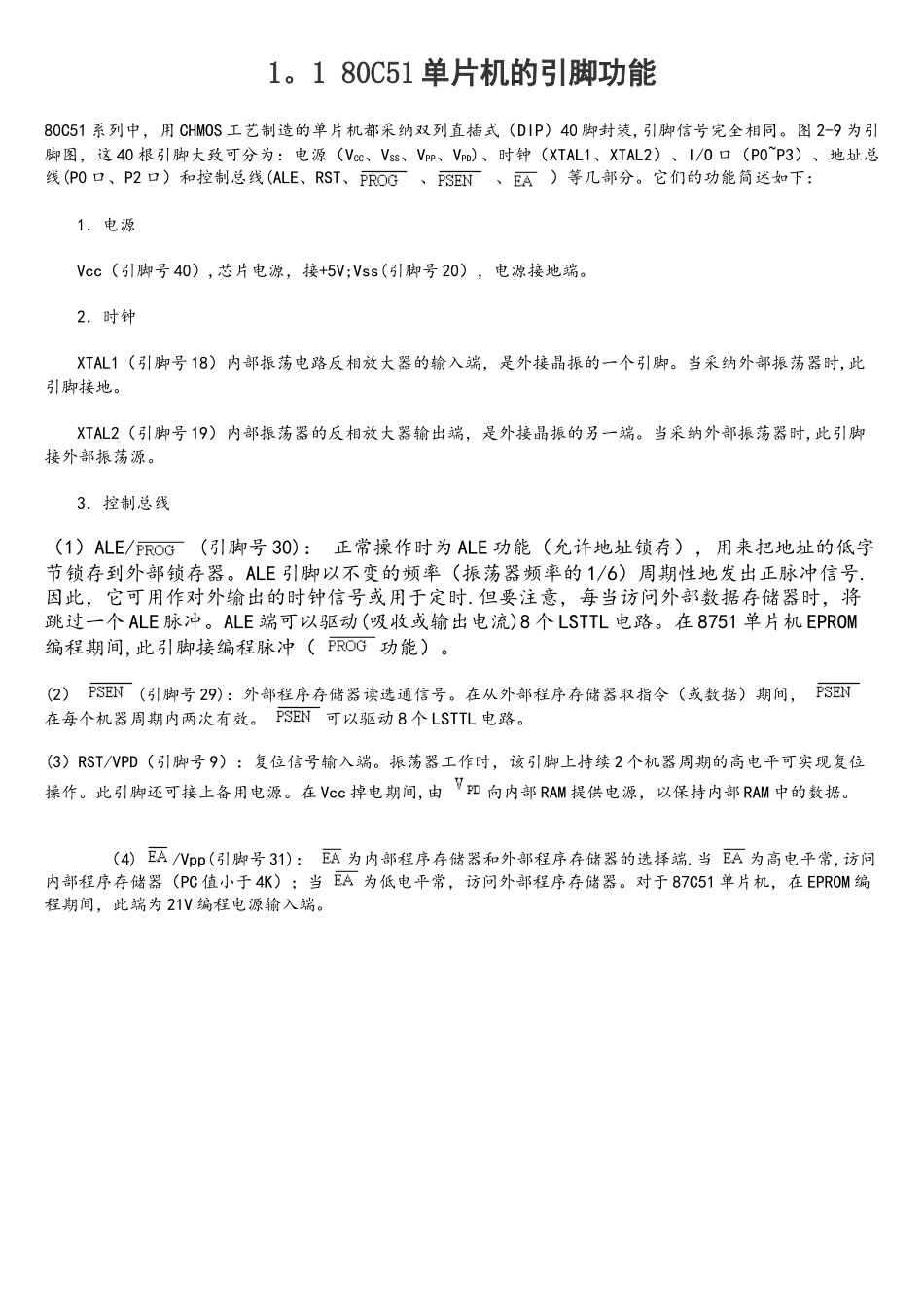

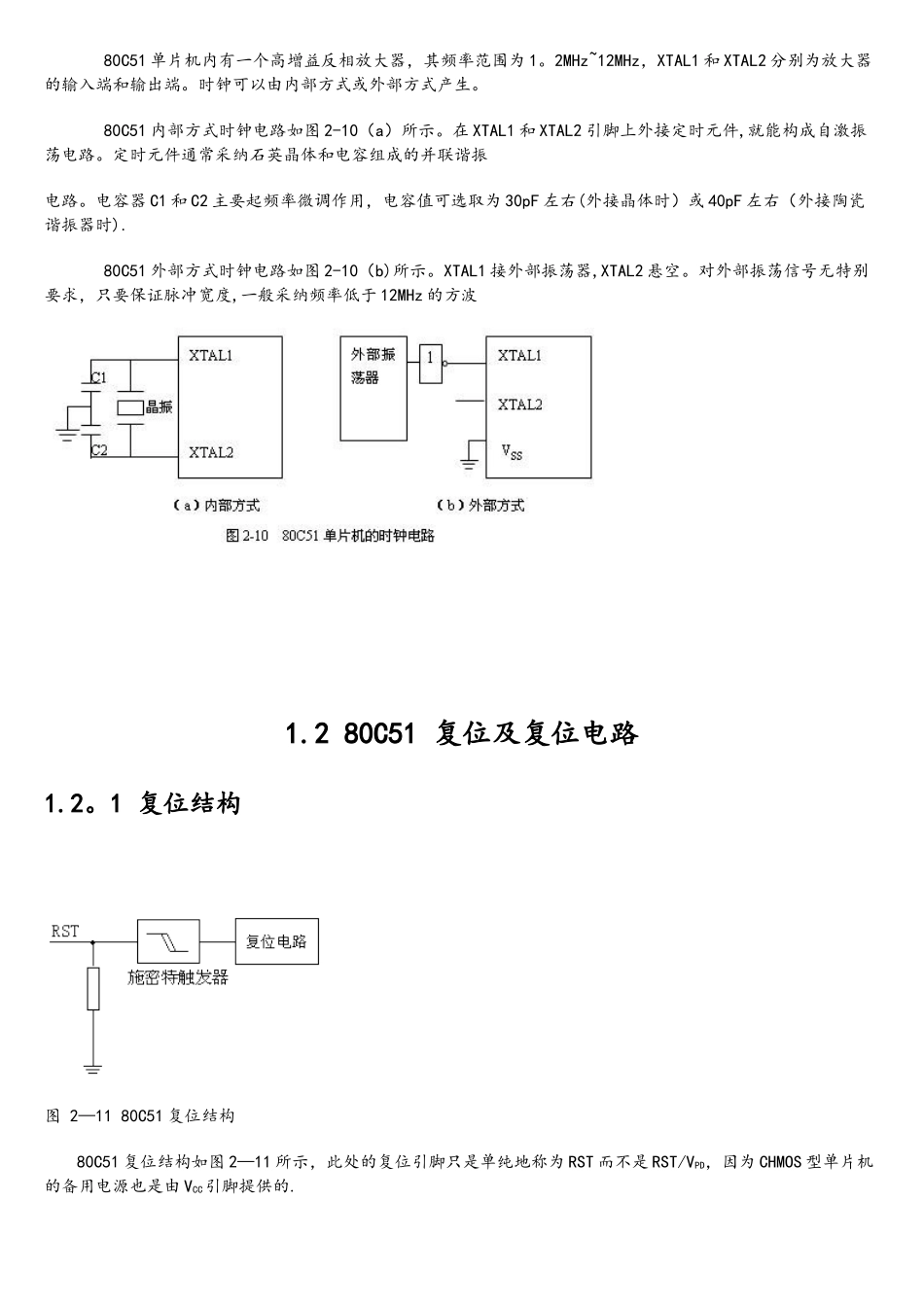

1。1 80C51 单片机的引脚功能80C51 系列中，用 CHMOS 工艺制造的单片机都采纳双列直插式（DIP）40 脚封装,引脚信号完全相同。图 2-9 为引脚图，这 40 根引脚大致可分为：电源（VCC、VSS、VPP、VPD)、时钟（XTAL1、XTAL2）、I/O 口（P0~P3）、地址总线(P0 口、P2 口）和控制总线(ALE、RST、 、 、 ）等几部分。它们的功能简述如下：1．电源 Vcc（引脚号 40）,芯片电源，接+5V;Vss(引脚号 20），电源接地端。2．时钟 XTAL1（引脚号 18）内部振荡电路反相放大器的输入端，是外接晶振的一个引脚。当采纳外部振荡器时,此引脚接地。XTAL2（引脚号 19）内部振荡器的反相放大器输出端，是外接晶振的另一端。当采纳外部振荡器时,此引脚接外部振荡源。3．控制总线（1）ALE/ (引脚号 30)： 正常操作时为 ALE 功能（允许地址锁存），用来把地址的低字节锁存到外部锁存器。ALE 引脚以不变的频率（振荡器频率的 1/6）周期性地发出正脉冲信号.因此，它可用作对外输出的时钟信号或用于定时.但要注意，每当访问外部数据存储器时，将跳过一个 ALE 脉冲。ALE 端可以驱动(吸收或输出电流)8 个 LSTTL 电路。在 8751 单片机 EPROM编程期间,此引脚接编程脉冲（ 功能）。(2） (引脚号 29)：外部程序存储器读选通信号。在从外部程序存储器取指令（或数据）期间， 在每个机器周期内两次有效。 可以驱动 8 个 LSTTL 电路。(3）RST/VPD（引脚号 9）：复位信号输入端。振荡器工作时，该引脚上持续 2 个机器周期的高电平可实现复位操作。此引脚还可接上备用电源。在 Vcc 掉电期间,由 向内部 RAM 提供电源，以保持内部 RAM 中的数据。 （4) /Vpp(引脚号 31)： 为内部程序存储器和外部程序存储器的选择端.当 为高电平常,访问内部程序存储器（PC 值小于 4K）；当 为低电平常，访问外部程序存储器。对于 87C51 单片机，在 EPROM 编程期间，此端为 21V 编程电源输入端。4．I/O 线 （1）P0 口（引脚号 32~39）：单片机的双向数据总线和低 8 位地址总线.在访问外部存储器时实现分时操作，先用作地址总线，在 ALE 信号的下降沿,地址被锁存;然后用作为数据总线.它也可以用作双向输入/输出口。P0 口能驱动 8 个 LSTTL 负载. （2）P1 口(引脚号 1～8)：准双向输入/输出口,它能驱动 4 个 LSTTL 负载。 (3）P2 口（引脚号 21~28）:准双向输入/输出口。在访问外部存储器时，用作高 8 位地址总...
