89C51单片机引脚说明

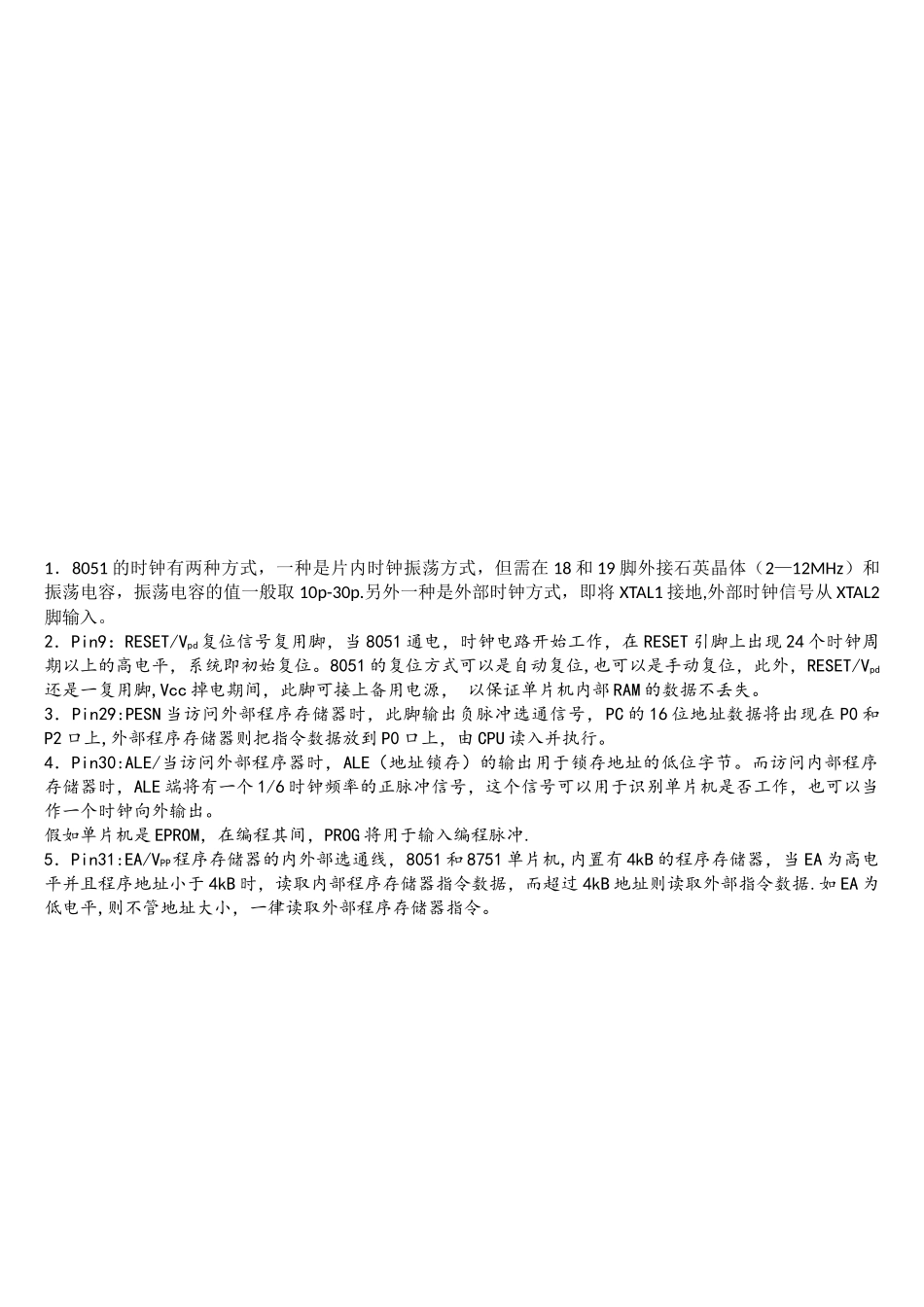

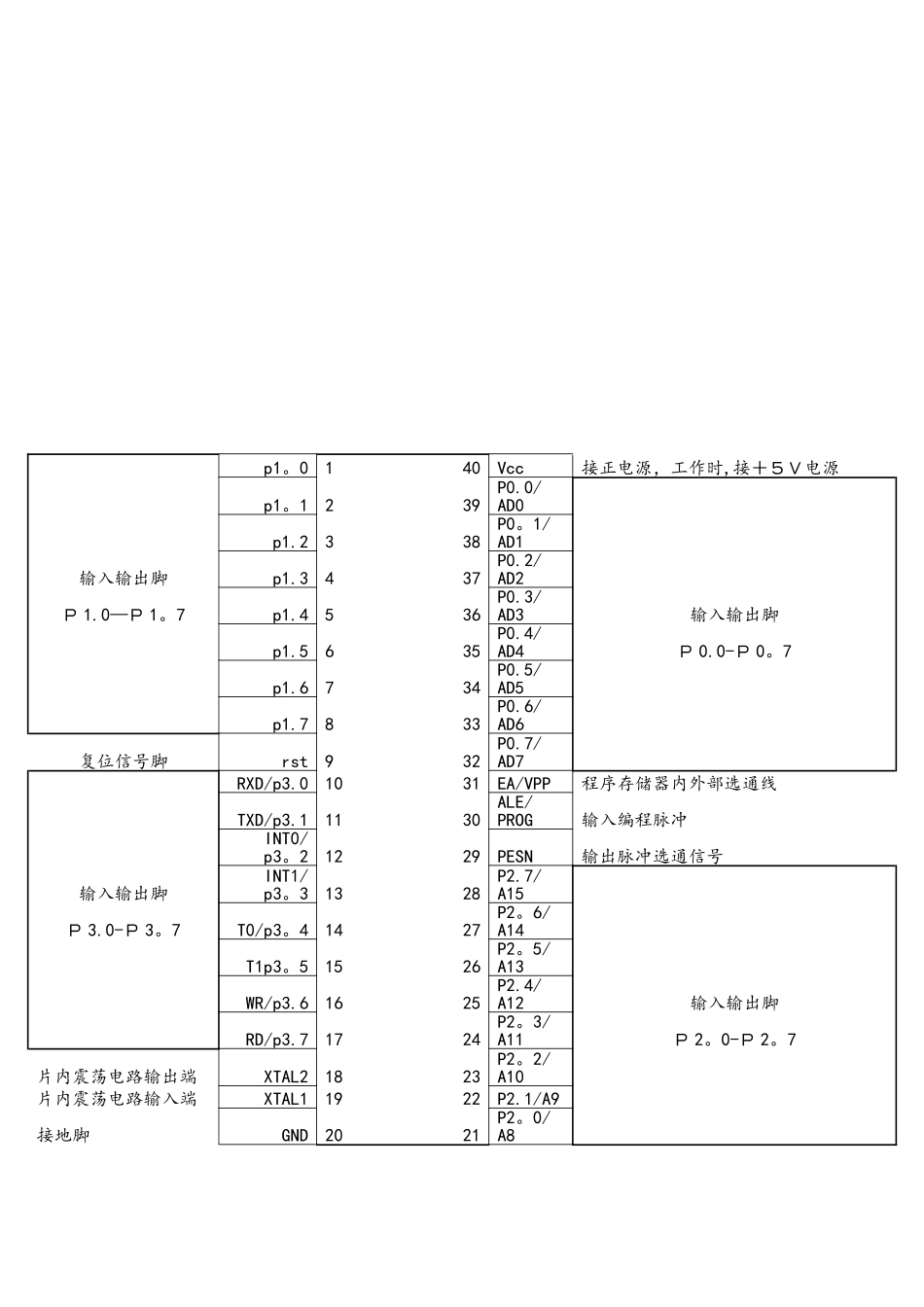

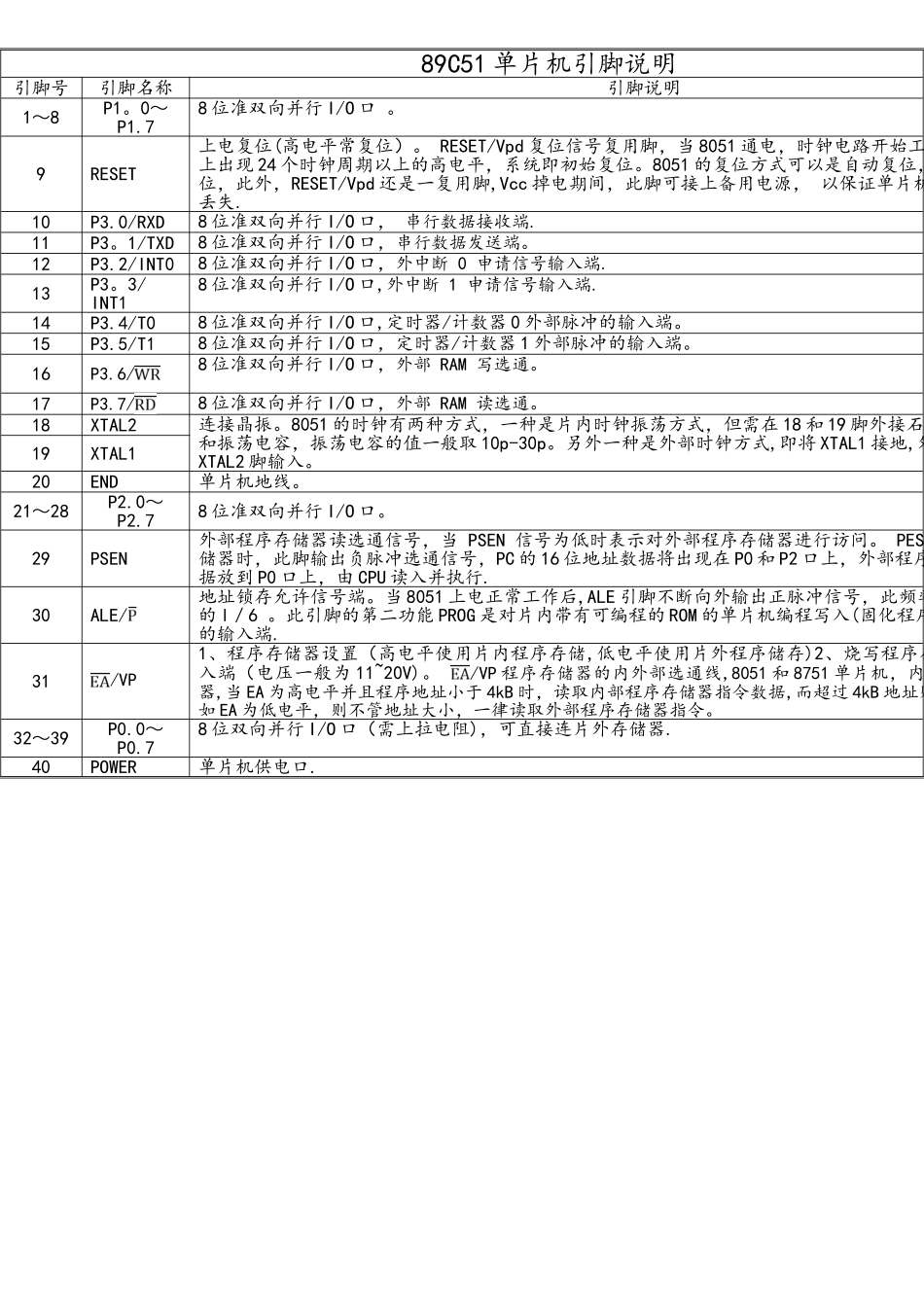

89C51 单片机引脚说明引脚号引脚名称引脚说明1～8P1。0～P1.78 位准双向并行 I/O 口 。9RESET上电复位(高电平常复位）。 RESET/Vpd 复位信号复用脚，当 8051 通电，时钟电路开始工作，在上出现 24 个时钟周期以上的高电平，系统即初始复位。8051 的复位方式可以是自动复位，也可以是手动复位，此外，RESET/Vpd 还是一复用脚,Vcc 掉电期间，此脚可接上备用电源， 以保证单片机内部丢失.10P3.0/RXD8 位准双向并行 I/O 口， 串行数据接收端.11P3。1/TXD8 位准双向并行 I/O 口，串行数据发送端。12P3.2/INT08 位准双向并行 I/O 口，外中断 0 申请信号输入端.13P3。3/INT18 位准双向并行 I/O 口,外中断 1 申请信号输入端.14P3.4/T08 位准双向并行 I/O 口,定时器/计数器 0 外部脉冲的输入端。15P3.5/T18 位准双向并行 I/O 口，定时器/计数器 1 外部脉冲的输入端。16P3.6/8 位准双向并行 I/O 口，外部 RAM 写选通。17P3.7/8 位准双向并行 I/O 口，外部 RAM 读选通。18XTAL2连接晶振。8051 的时钟有两种方式，一种是片内时钟振荡方式，但需在 18 和 19 脚外接石英晶体（和振荡电容，振荡电容的值一般取 10p-30p。另外一种是外部时钟方式,即将 XTAL1 接地,外部时XTAL2 脚输入。19XTAL120END单片机地线。21～28P2.0～P2.78 位准双向并行 I/O 口。29PSEN外部程序存储器读选通信号，当 PSEN 信号为低时表示对外部程序存储器进行访问。 PESN储器时，此脚输出负脉冲选通信号，PC 的 16 位地址数据将出现在 P0 和 P2 口上，外部程序存储器则把指令数据放到 P0 口上，由 CPU 读入并执行.30ALE/地址锁存允许信号端。当 8051 上电正常工作后,ALE 引脚不断向外输出正脉冲信号，此频率为振荡器频率的 l／6 。此引脚的第二功能 PROG 是对片内带有可编程的 ROM 的单片机编程写入(固化程序的输入端.31/VP1、程序存储器设置（高电平使用片内程序存储,低电平使用片外程序储存)2、烧写程序存储器，入端（电压一般为 11~20V)。 /VP 程序存储器的内外部选通线,8051 和 8751 单片机，内置有器,当 EA 为高电平并且程序地址小于 4kB 时，读取内部程序存储器指令数据,而超过 4kB 地址则读取外部指令数据如 EA 为低电平，则不管地址大小，一律读取外部程序存储器指令。32～39P0.0～P0.78 位双向并行 I/O 口（需上拉电阻)，可直接连片外存储器.40POWER单片机供电口. p1。0...
