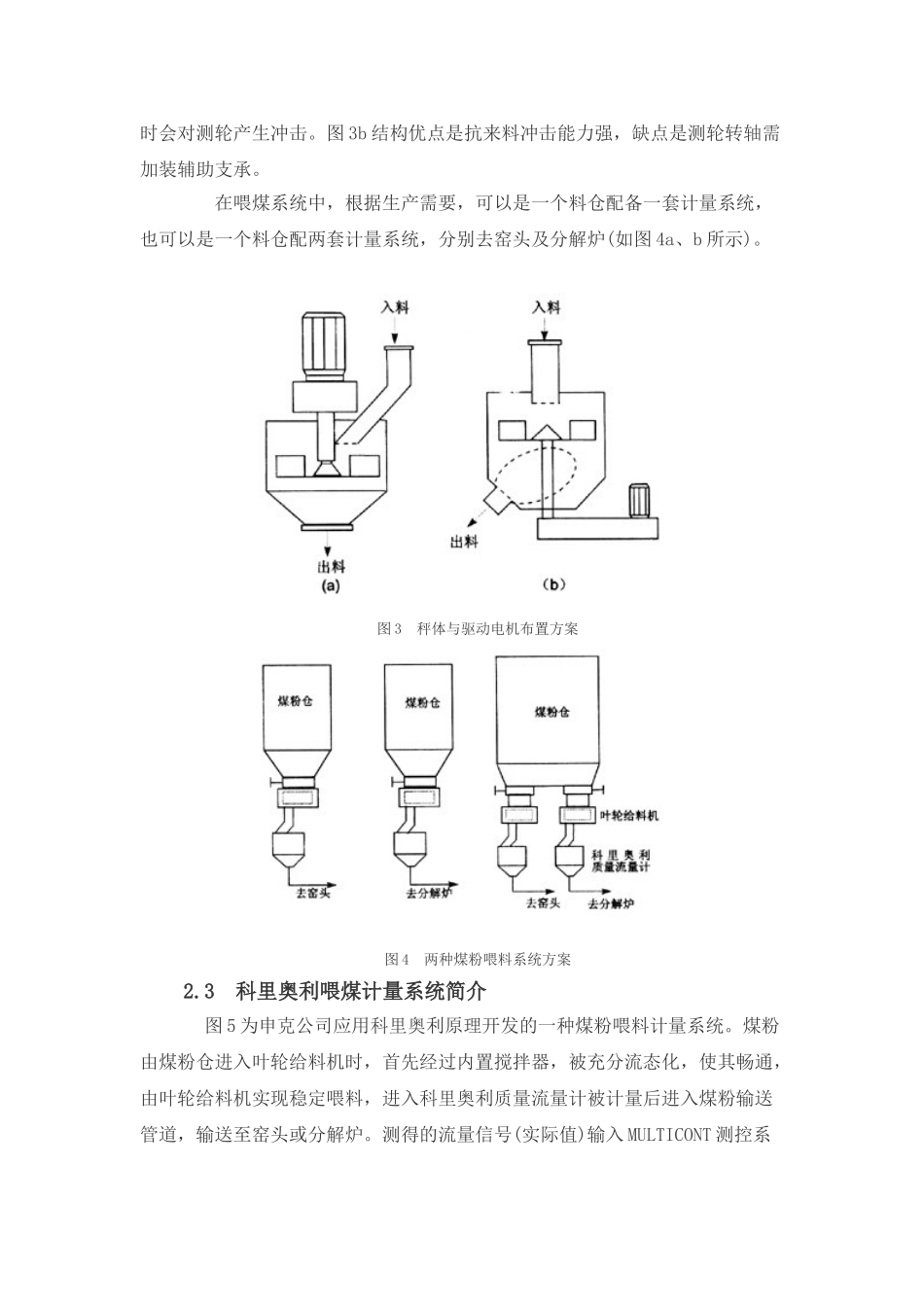

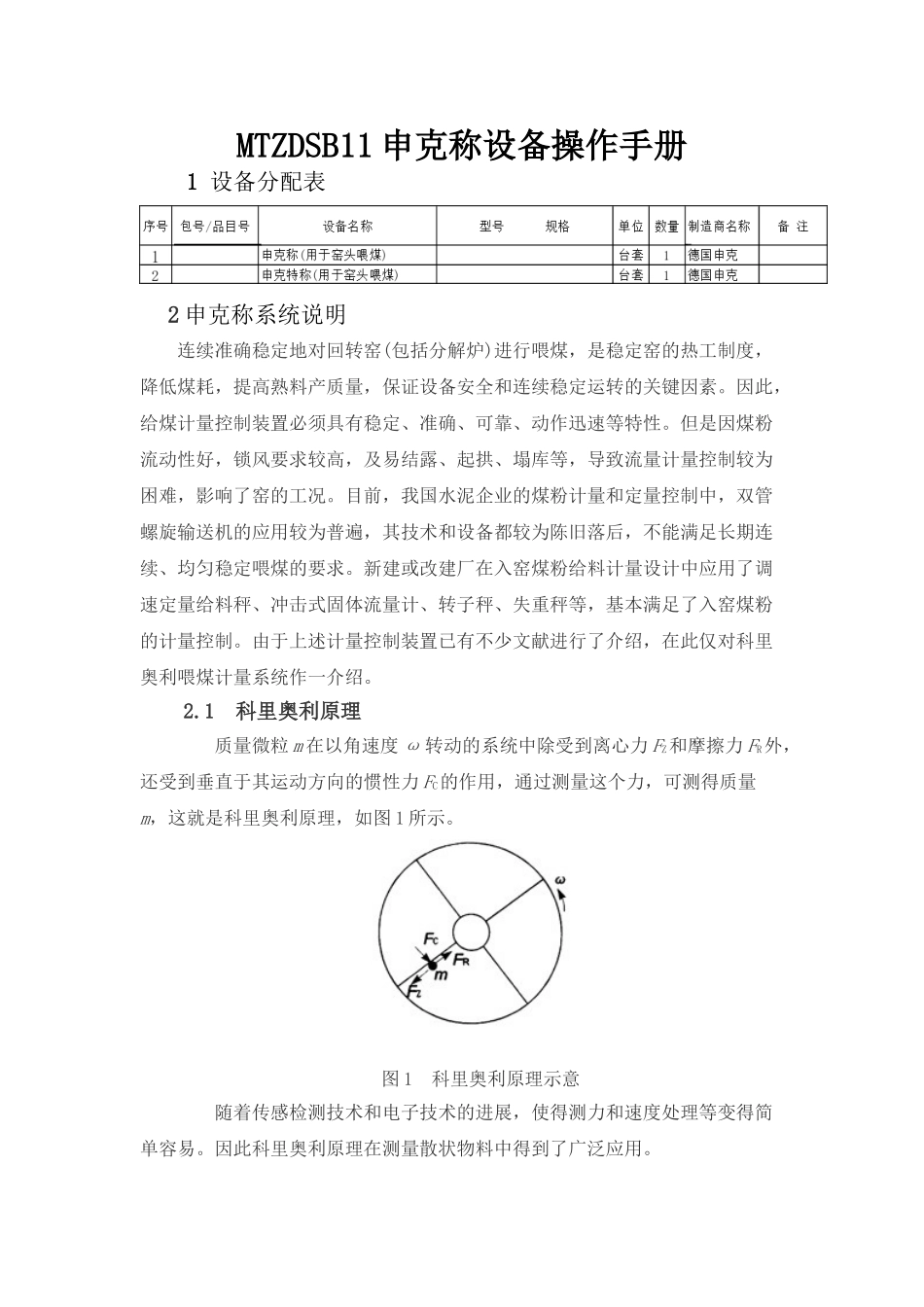

MTZDSB11 申克称设备操作手册1 设备分配表2 申克称系统说明连续准确稳定地对回转窑(包括分解炉)进行喂煤，是稳定窑的热工制度，降低煤耗，提高熟料产质量，保证设备安全和连续稳定运转的关键因素。因此，给煤计量控制装置必须具有稳定、准确、可靠、动作迅速等特性。但是因煤粉流动性好，锁风要求较高，及易结露、起拱、塌库等，导致流量计量控制较为困难，影响了窑的工况。目前，我国水泥企业的煤粉计量和定量控制中，双管螺旋输送机的应用较为普遍，其技术和设备都较为陈旧落后，不能满足长期连续、均匀稳定喂煤的要求。新建或改建厂在入窑煤粉给料计量设计中应用了调速定量给料秤、冲击式固体流量计、转子秤、失重秤等，基本满足了入窑煤粉的计量控制。由于上述计量控制装置已有不少文献进行了介绍，在此仅对科里奥利喂煤计量系统作一介绍。 2.1 科里奥利原理 质量微粒 m 在以角速度 ω 转动的系统中除受到离心力 FZ和摩擦力 FR外，还受到垂直于其运动方向的惯性力 FC的作用，通过测量这个力，可测得质量m，这就是科里奥利原理，如图 1 所示。 图 1 科里奥利原理示意 随着传感检测技术和电子技术的进展，使得测力和速度处理等变得简单容易。因此科里奥利原理在测量散状物料中得到了广泛应用。 测量原理的实现需要一个以恒定速度转动的旋转测量圆盘(测轮)，其基本结构如图 2 所示。由电机拖动的测轮被叶片分成数个导流槽，散状物料由测轮中心上方进入测轮，经过锥形的转向装置后，形成散料流，进入导向叶片之间的导流槽中，并被以恒定角速度 ω 旋转着的导向叶片虏获，物料因离心力FZ的作用而向测轮外边缘运动，直至离开测轮被抛出。通过对物料所受科里奥利力 FC的测量可得到物料的流量，工程中是通过测量 FC对测轮的反作用力矩而测得物料流量的，这个力矩由测轮的驱动电机来补偿(离心力 FZ和摩擦力 FR都不能在测轮径向上产生力矩)。其计算式为：M=mωR2 式中：M──测轮所受力矩，N·m； m──物料流量，t/h； ω──测轮角速度，1/s； R──测轮半径，m。 图 2 测轮的基本结构示意 2.2 科里奥利质量流量计基本结构型式 在实际生产应用中，科里奥利质量流量计仅作为计量控制设备，一般需采纳电动阀门、螺旋输送机或叶轮给料机等作预给料设备。 为适应生料、煤粉和煤粉灰等不同物料对秤体的磨损及不同的生产工艺条件，测轮驱动电机及秤体可有不同的布置方案。如图 3(a、b)分别是生料喂料及煤粉喂料系统...
