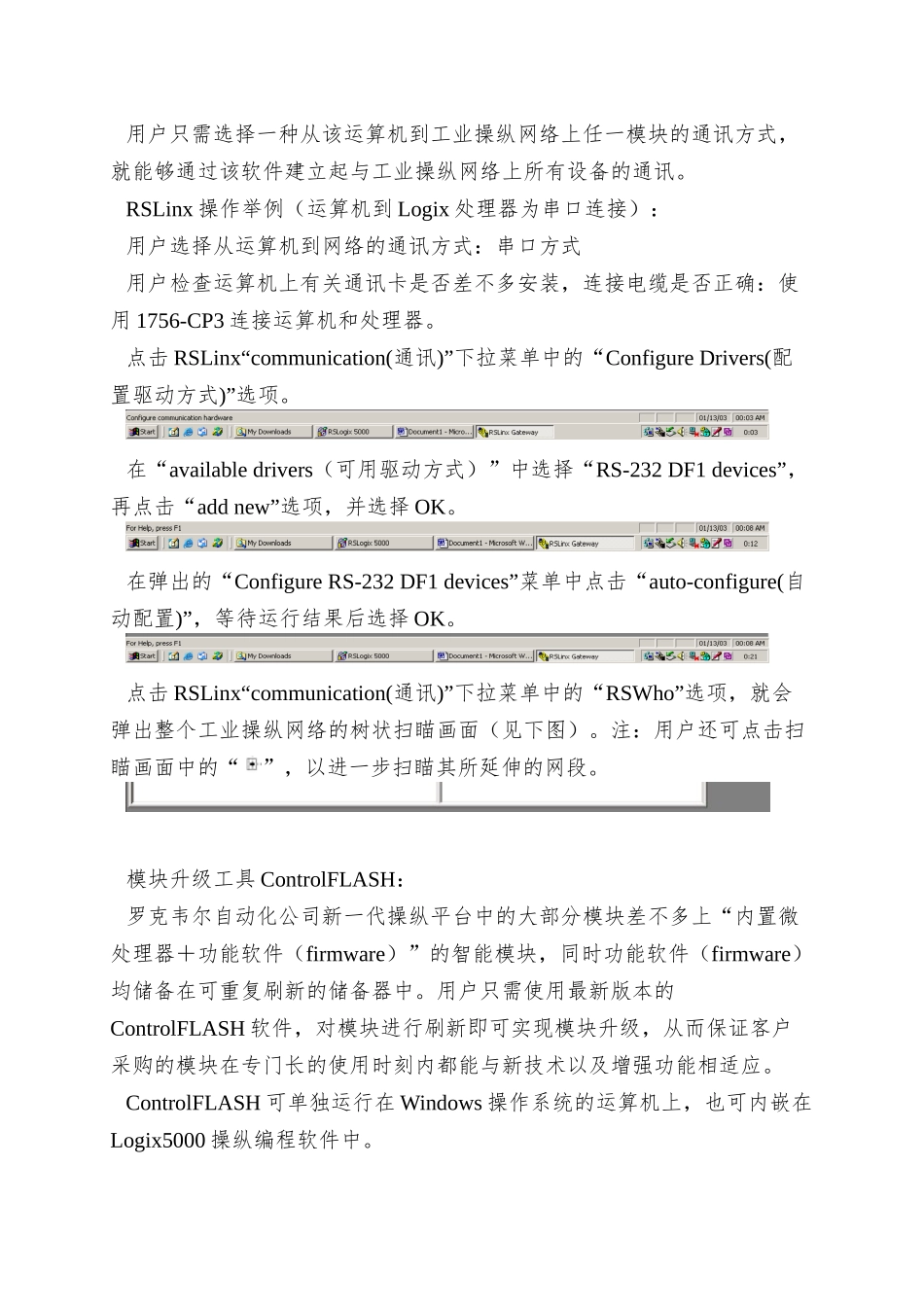

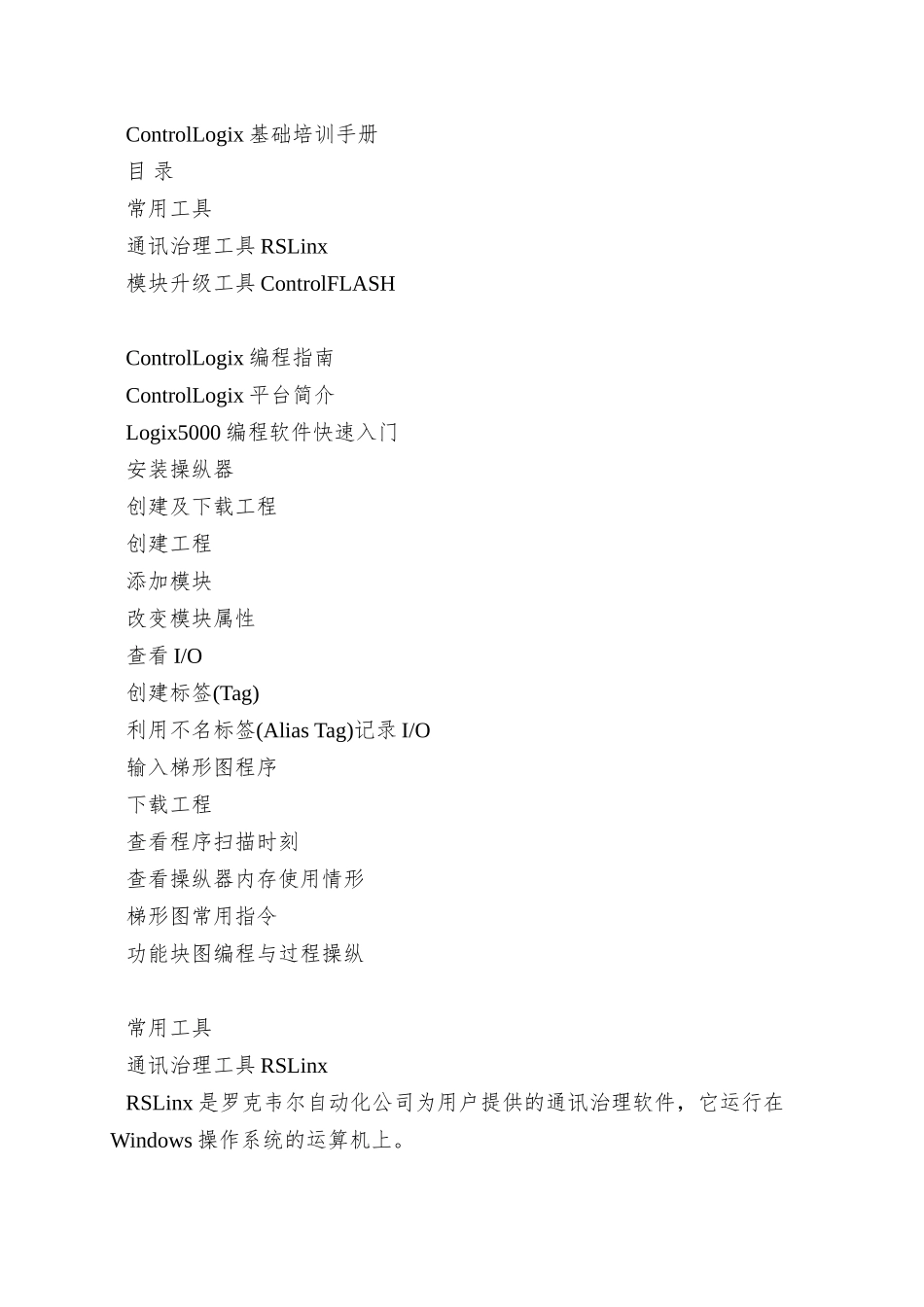

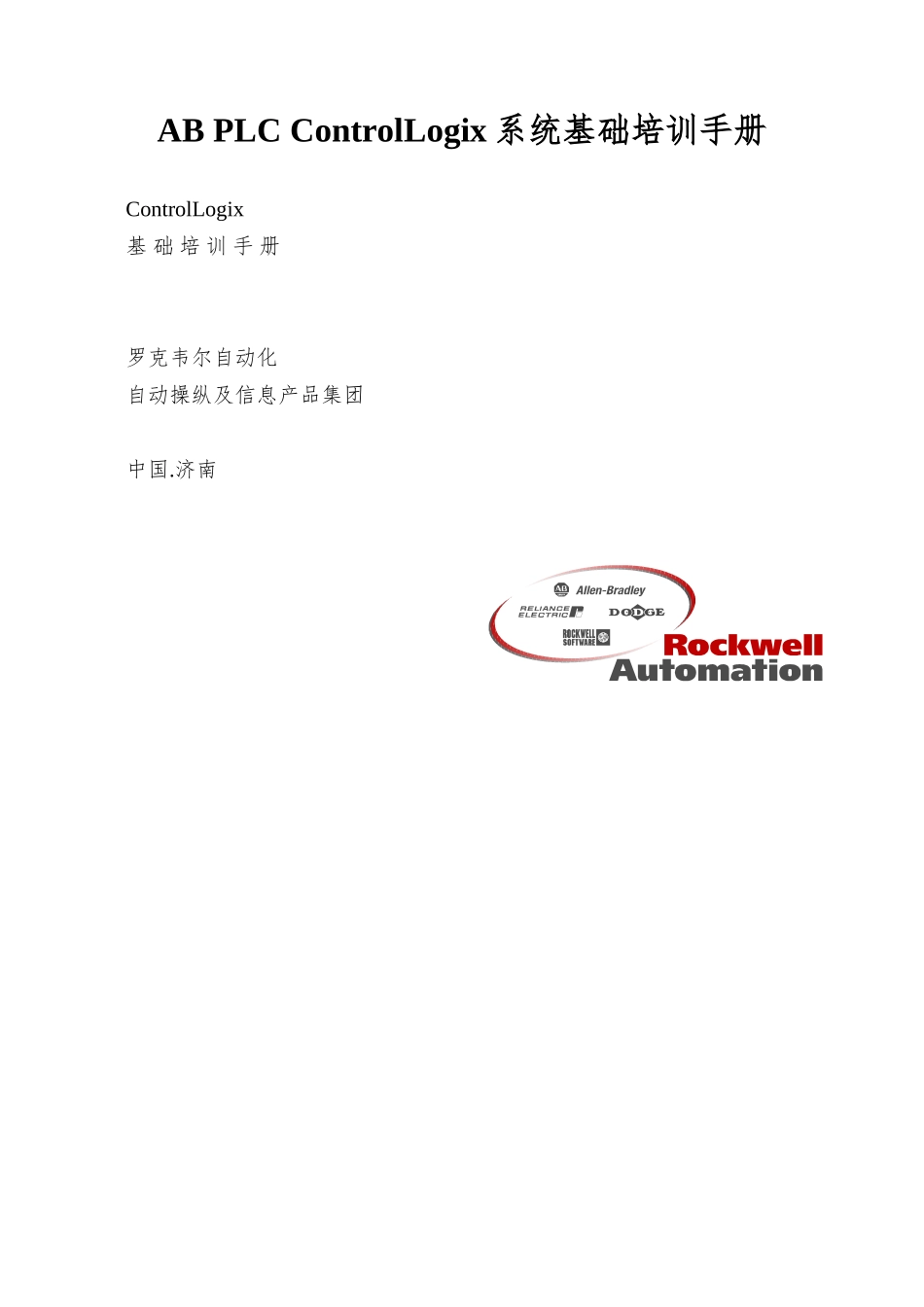

AB PLC ControlLogix 系统基础培训手册ControlLogix基 础 培 训 手 册罗克韦尔自动化自动操纵及信息产品集团中国.济南ControlLogix 基础培训手册目 录常用工具通讯治理工具 RSLinx模块升级工具 ControlFLASHControlLogix 编程指南ControlLogix 平台简介Logix5000 编程软件快速入门安装操纵器创建及下载工程创建工程添加模块改变模块属性查看 I/O创建标签(Tag)利用不名标签(Alias Tag)记录 I/O输入梯形图程序下载工程查看程序扫描时刻查看操纵器内存使用情形梯形图常用指令功能块图编程与过程操纵常用工具通讯治理工具 RSLinxRSLinx 是罗克韦尔自动化公司为用户提供的通讯治理软件，它运行在Windows 操作系统的运算机上。用户只需选择一种从该运算机到工业操纵网络上任一模块的通讯方式，就能够通过该软件建立起与工业操纵网络上所有设备的通讯。RSLinx 操作举例（运算机到 Logix 处理器为串口连接）：用户选择从运算机到网络的通讯方式：串口方式用户检查运算机上有关通讯卡是否差不多安装，连接电缆是否正确：使用 1756-CP3 连接运算机和处理器。点击 RSLinx“communication(通讯)”下拉菜单中的“Configure Drivers(配置驱动方式)”选项。在“available drivers（可用驱动方式）”中选择“RS-232 DF1 devices”，再点击“add new”选项，并选择 OK。在弹出的“Configure RS-232 DF1 devices”菜单中点击“auto-configure(自动配置)”，等待运行结果后选择 OK。点击 RSLinx“communication(通讯)”下拉菜单中的“RSWho”选项，就会弹出整个工业操纵网络的树状扫瞄画面（见下图）。注：用户还可点击扫瞄画面中的“”，以进一步扫瞄其所延伸的网段。模块升级工具 ControlFLASH：罗克韦尔自动化公司新一代操纵平台中的大部分模块差不多上“内置微处理器＋功能软件（firmware）”的智能模块，同时功能软件（firmware）均储备在可重复刷新的储备器中。用户只需使用最新版本的ControlFLASH 软件，对模块进行刷新即可实现模块升级，从而保证客户采购的模块在专门长的使用时刻内都能与新技术以及增强功能相适应。ControlFLASH 可单独运行在 Windows 操作系统的运算机上，也可内嵌在Logix5000 操纵编程软件中。用户通过 RSLinx 建立起运算机到待升级模块的通讯通道后，即可运行该软件。在软件中用户根据画面提示依次选择设备名目号、新的功能软件版本号（firmware revision）即可。ControlFLASH 操作举例...
