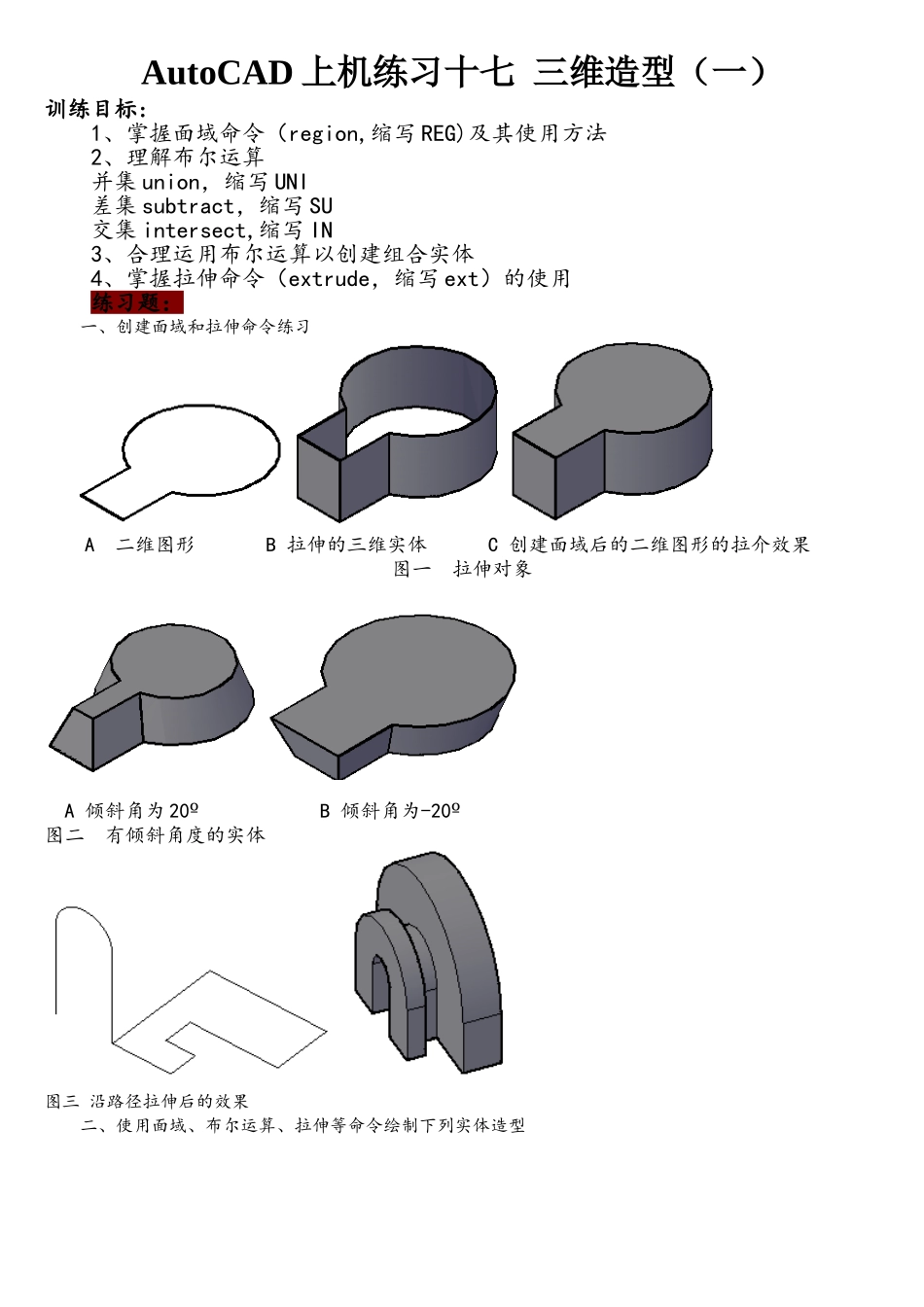

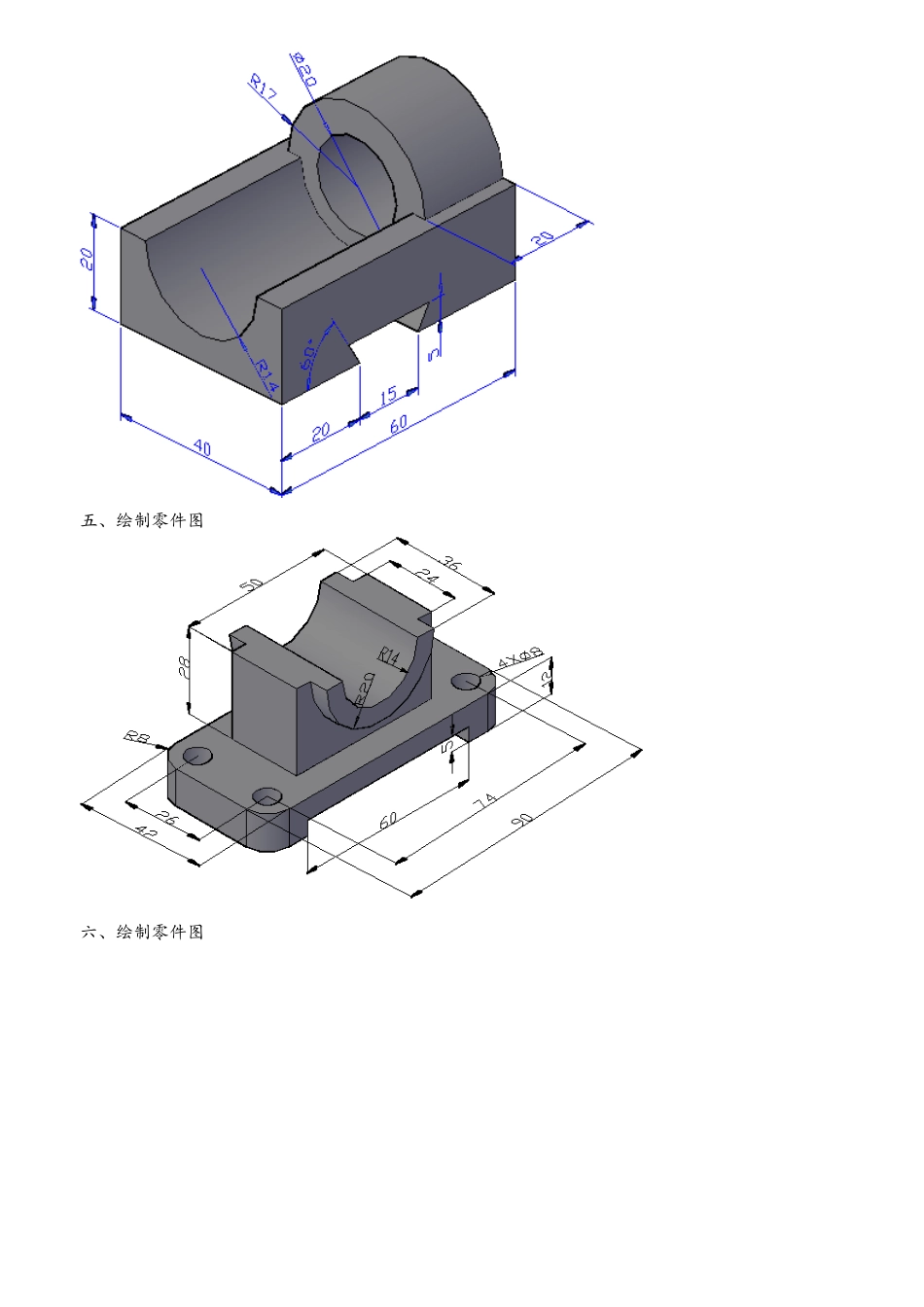

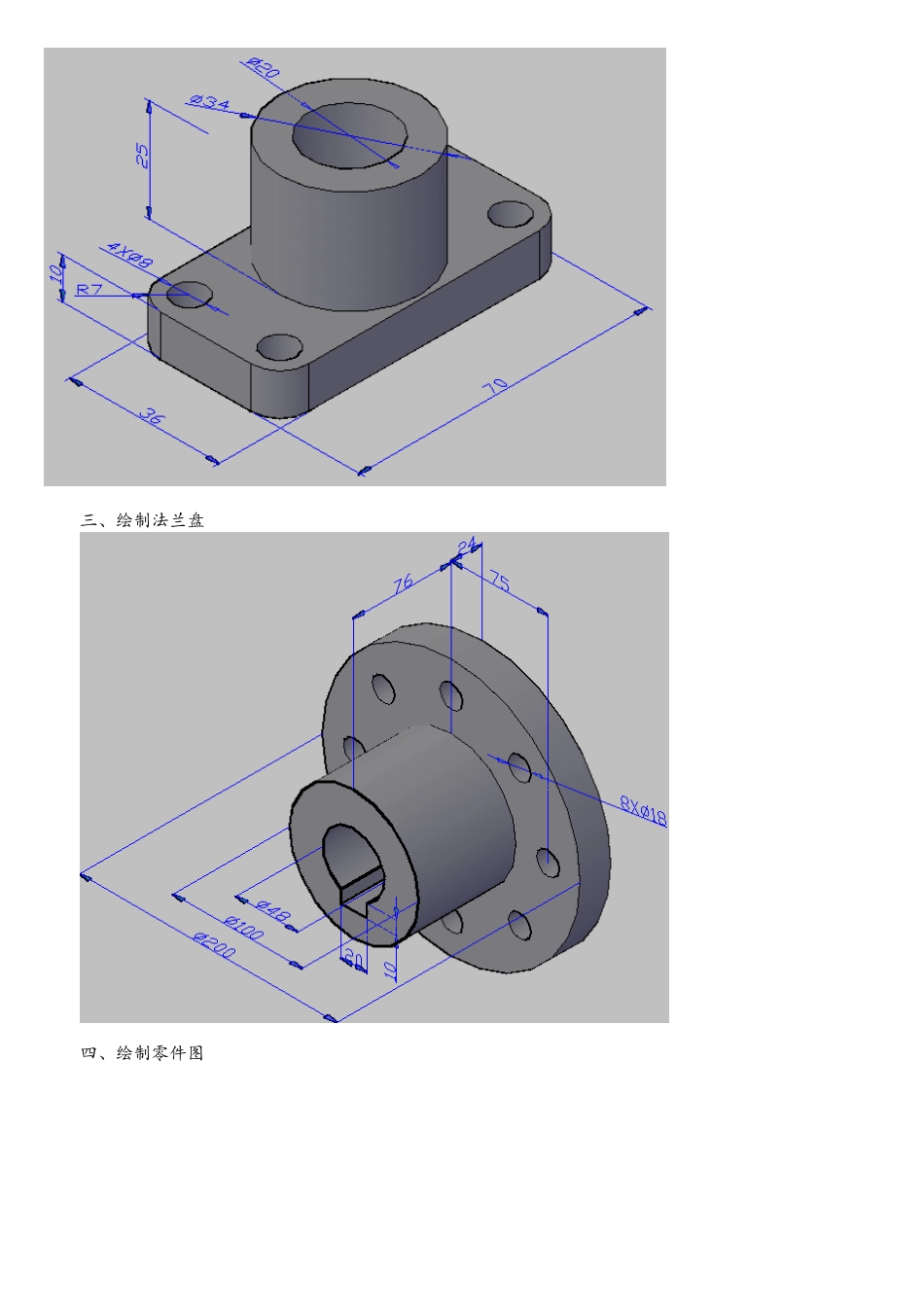

AutoCAD 上机练习十七三维造型（一）训练目标:1、掌握面域命令（region,缩写 REG)及其使用方法2、理解布尔运算并集 union，缩写 UNI差集 subtract，缩写 SU交集 intersect,缩写 IN3、合理运用布尔运算以创建组合实体4、掌握拉伸命令（extrude，缩写 ext）的使用练习题：一、创建面域和拉伸命令练习 A 二维图形 B 拉伸的三维实体 C 创建面域后的二维图形的拉介效果图一拉伸对象 A 倾斜角为 20º B 倾斜角为-20º 图二有倾斜角度的实体图三沿路径拉伸后的效果二、使用面域、布尔运算、拉伸等命令绘制下列实体造型三、绘制法兰盘四、绘制零件图五、绘制零件图六、绘制零件图七、根据二维平面图,绘制三维实体
