BPSK和QPSK调制解调原理及MATLAB程序资料

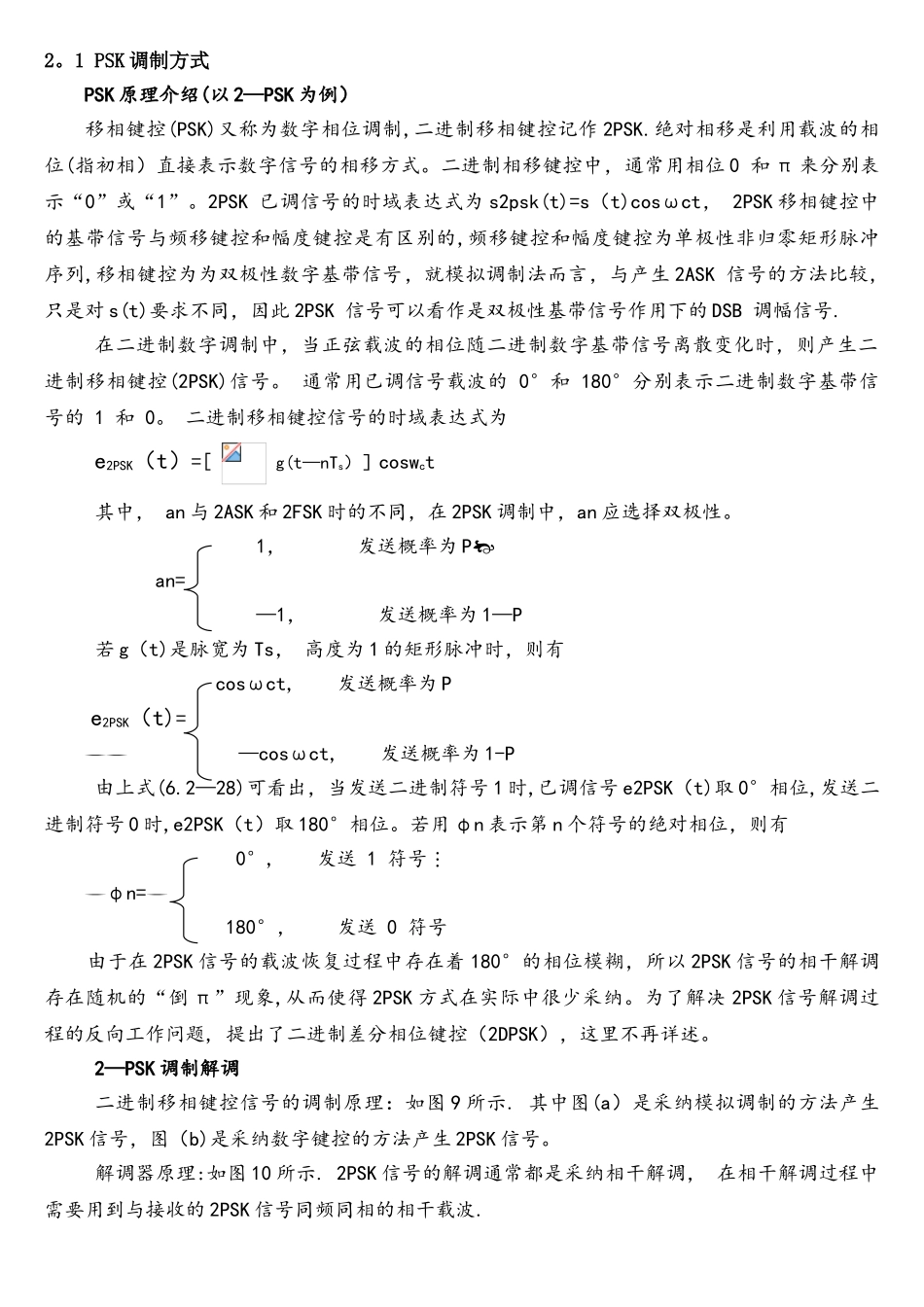

2。1 PSK 调制方式PSK 原理介绍(以 2—PSK 为例）移相键控(PSK)又称为数字相位调制,二进制移相键控记作 2PSK.绝对相移是利用载波的相位(指初相）直接表示数字信号的相移方式。二进制相移键控中，通常用相位 0 和 π 来分别表示“0”或“1”。2PSK 已调信号的时域表达式为 s2psk(t)=s（t)cosωct， 2PSK 移相键控中的基带信号与频移键控和幅度键控是有区别的,频移键控和幅度键控为单极性非归零矩形脉冲序列,移相键控为为双极性数字基带信号，就模拟调制法而言，与产生 2ASK 信号的方法比较,只是对 s(t)要求不同，因此 2PSK 信号可以看作是双极性基带信号作用下的 DSB 调幅信号.在二进制数字调制中，当正弦载波的相位随二进制数字基带信号离散变化时，则产生二进制移相键控(2PSK)信号。 通常用已调信号载波的 0°和 180°分别表示二进制数字基带信号的 1 和 0。 二进制移相键控信号的时域表达式为 e2PSK（t）=[ g(t—nTs）］coswct 其中， an 与 2ASK 和 2FSK 时的不同，在 2PSK 调制中，an 应选择双极性。1， 发送概率为 Pan= —1， 发送概率为 1—P 若 g（t)是脉宽为 Ts， 高度为 1 的矩形脉冲时，则有cosωct, 发送概率为 Pe2PSK（t)=  —cosωct, 发送概率为 1-P由上式(6.2—28)可看出，当发送二进制符号 1 时,已调信号 e2PSK（t)取 0°相位,发送二进制符号 0 时,e2PSK（t）取 180°相位。若用 φn 表示第 n 个符号的绝对相位，则有0°, 发送 1 符号φn= 180°， 发送 0 符号 由于在 2PSK 信号的载波恢复过程中存在着 180°的相位模糊，所以 2PSK 信号的相干解调存在随机的“倒 π”现象,从而使得 2PSK 方式在实际中很少采纳。为了解决 2PSK 信号解调过程的反向工作问题, 提出了二进制差分相位键控（2DPSK），这里不再详述。2—PSK 调制解调二进制移相键控信号的调制原理：如图 9 所示. 其中图(a）是采纳模拟调制的方法产生2PSK 信号，图（b)是采纳数字键控的方法产生 2PSK 信号。解调器原理:如图 10 所示. 2PSK 信号的解调通常都是采纳相干解调， 在相干解调过程中需要用到与接收的 2PSK 信号同频同相的相干载波. （a) 模拟调制产生 2PSK 信号 （b）数字键控的方法产生 2PSK 信号 图 9 2PSK 信号的调制原理图 图 102PSK 信号的解调原理图图 11 2PSK 信号相干解调各点时间波形 就键控法来说，用数字基带...
