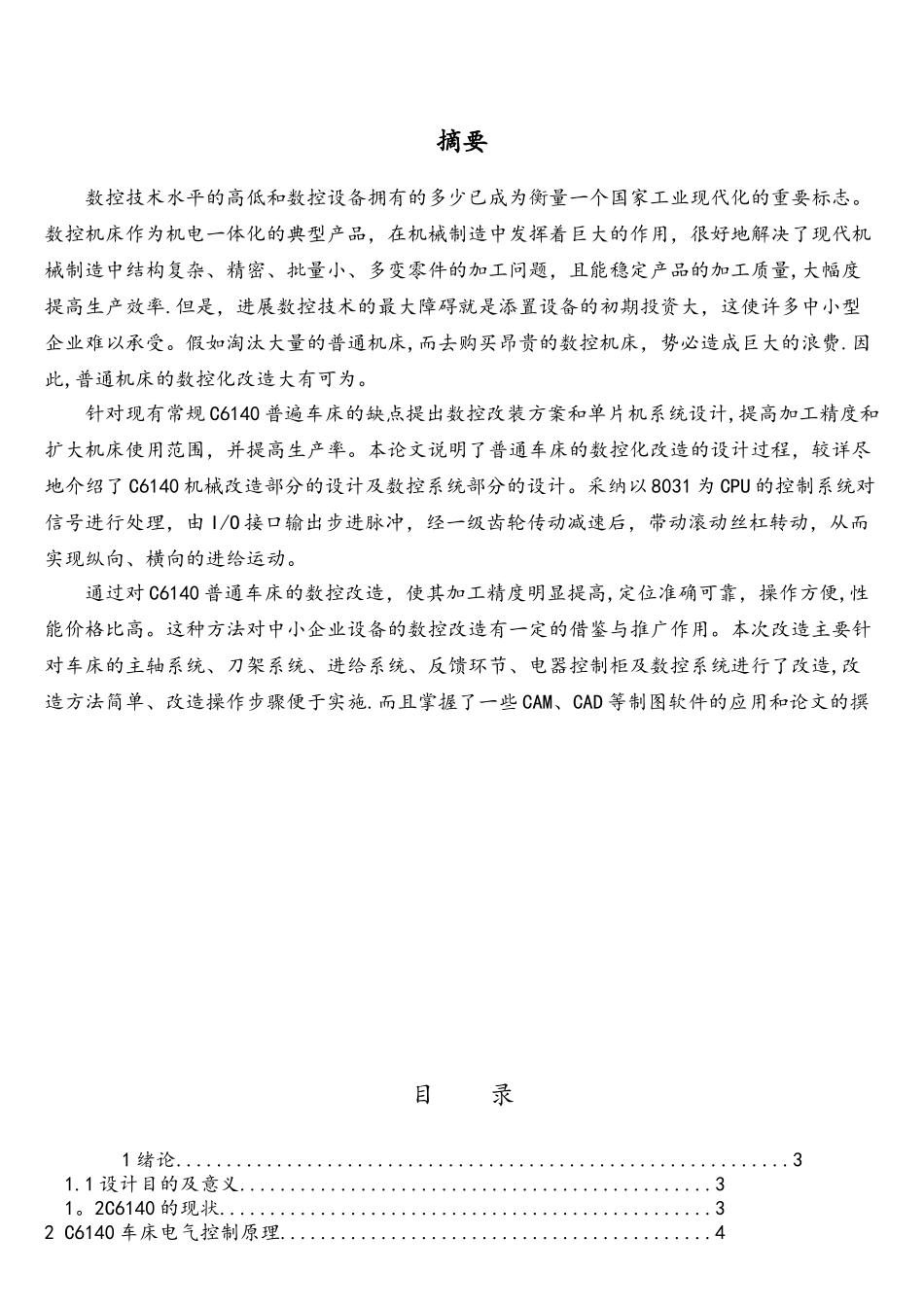

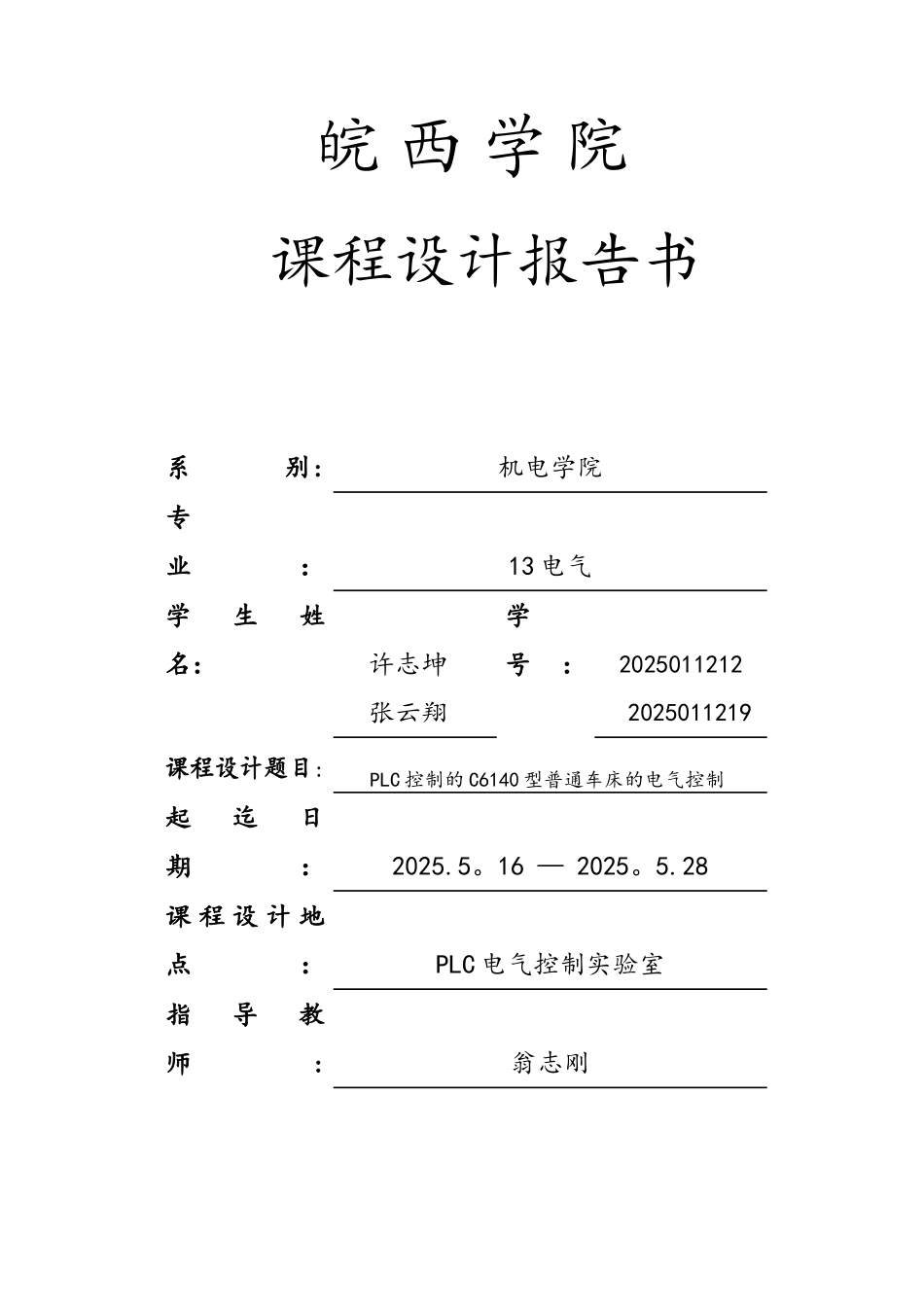

皖 西 学 院课程设计报告书系 别:机电学院专 业：13 电气学 生 姓 名： 许志坤张云翔 学 号：20250112122025011219课程设计题目: PLC 控制的 C6140 型普通车床的电气控制起 迄 日 期：2025.5。16 — 2025。5.28课 程 设 计 地点：PLC 电气控制实验室指 导 教 师:翁志刚下达任务书日期: 2025 年 5 月 15 日摘要数控技术水平的高低和数控设备拥有的多少已成为衡量一个国家工业现代化的重要标志。数控机床作为机电一体化的典型产品，在机械制造中发挥着巨大的作用，很好地解决了现代机械制造中结构复杂、精密、批量小、多变零件的加工问题，且能稳定产品的加工质量,大幅度提高生产效率.但是，进展数控技术的最大障碍就是添置设备的初期投资大，这使许多中小型企业难以承受。假如淘汰大量的普通机床,而去购买昂贵的数控机床，势必造成巨大的浪费.因此,普通机床的数控化改造大有可为。 针对现有常规 C6140 普遍车床的缺点提出数控改装方案和单片机系统设计,提高加工精度和扩大机床使用范围，并提高生产率。本论文说明了普通车床的数控化改造的设计过程，较详尽地介绍了 C6140 机械改造部分的设计及数控系统部分的设计。采纳以 8031 为 CPU 的控制系统对信号进行处理，由 I/O 接口输出步进脉冲，经一级齿轮传动减速后，带动滚动丝杠转动，从而实现纵向、横向的进给运动。 通过对 C6140 普通车床的数控改造，使其加工精度明显提高,定位准确可靠，操作方便,性能价格比高。这种方法对中小企业设备的数控改造有一定的借鉴与推广作用。本次改造主要针对车床的主轴系统、刀架系统、进给系统、反馈环节、电器控制柜及数控系统进行了改造,改造方法简单、改造操作步骤便于实施.而且掌握了一些 CAM、CAD 等制图软件的应用和论文的撰目 录1 绪论.............................................................31.1 设计目的及意义...............................................31。2C6140 的现状.................................................32 C6140 车床电气控制原理...........................................42.1 电气控制原理................................................42。2.2C6140 卧式车床的控制要求...................................43 硬件选型.........................................................53.1 电气元件明细表.........................................
