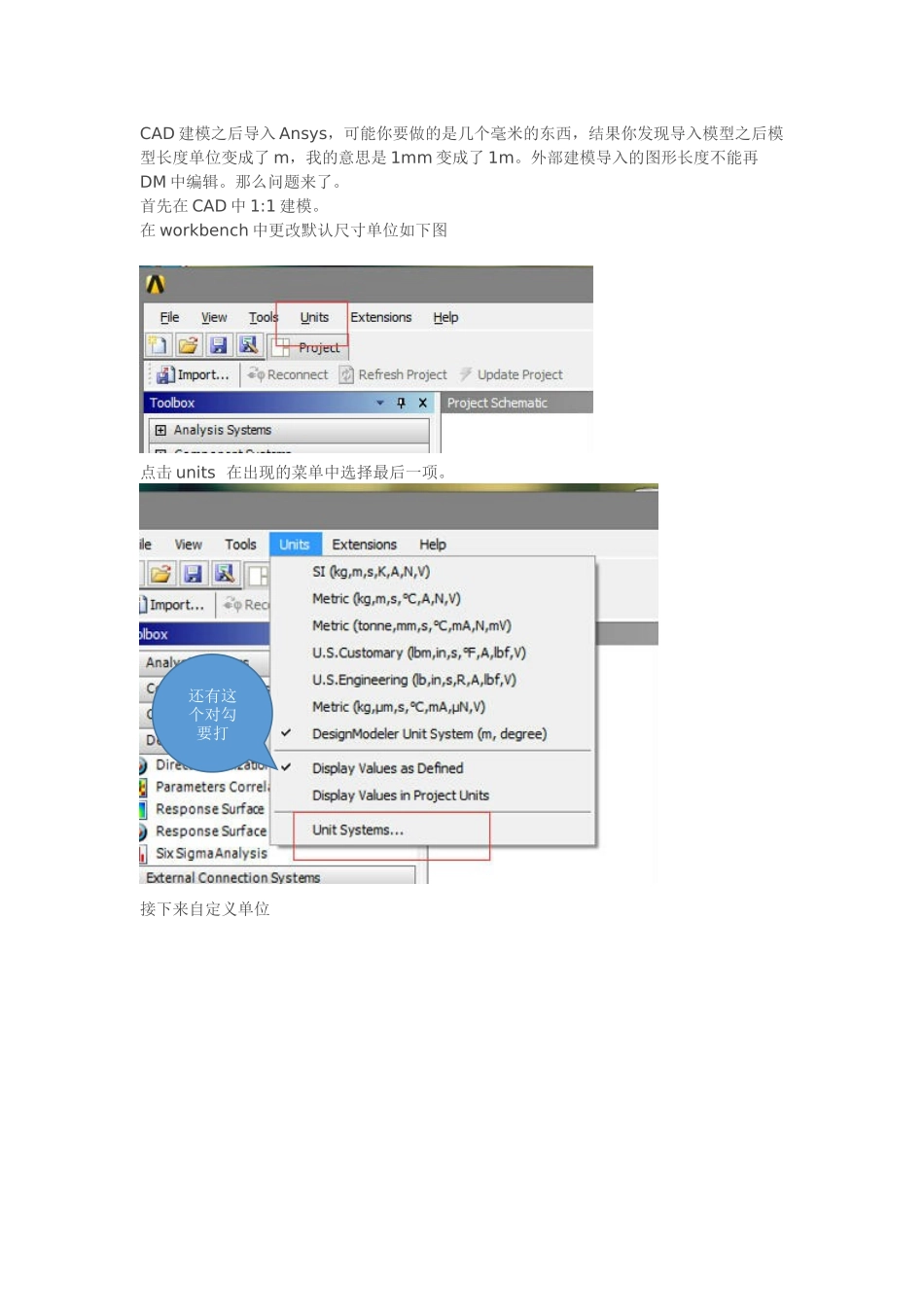

CAD 建模之后导入 Ansys，可能你要做的是几个毫米的东西，结果你发现导入模型之后模型长度单位变成了 m，我的意思是 1mm 变成了 1m
外部建模导入的图形长度不能再DM 中编辑
那么问题来了
首先在 CAD 中 1:1 建模
在 workbench 中更改默认尺寸单位如下图点击 units 在出现的菜单中选择最后一项

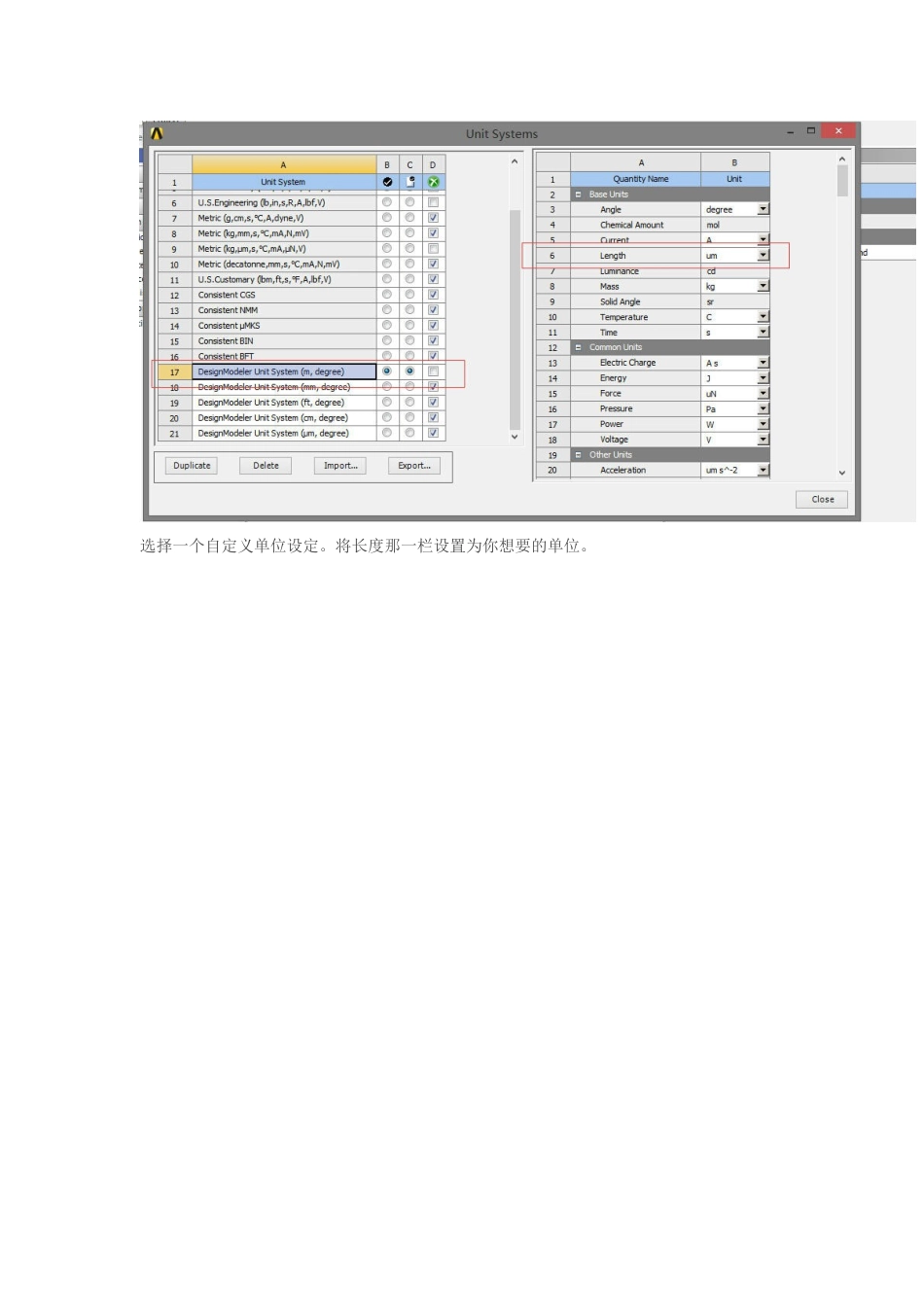

接下来自定义单位还有这个对勾要打选择一个自定义单位设定
将长度那一栏设置为你想要的单位
原创作品，转载请注明，谢谢

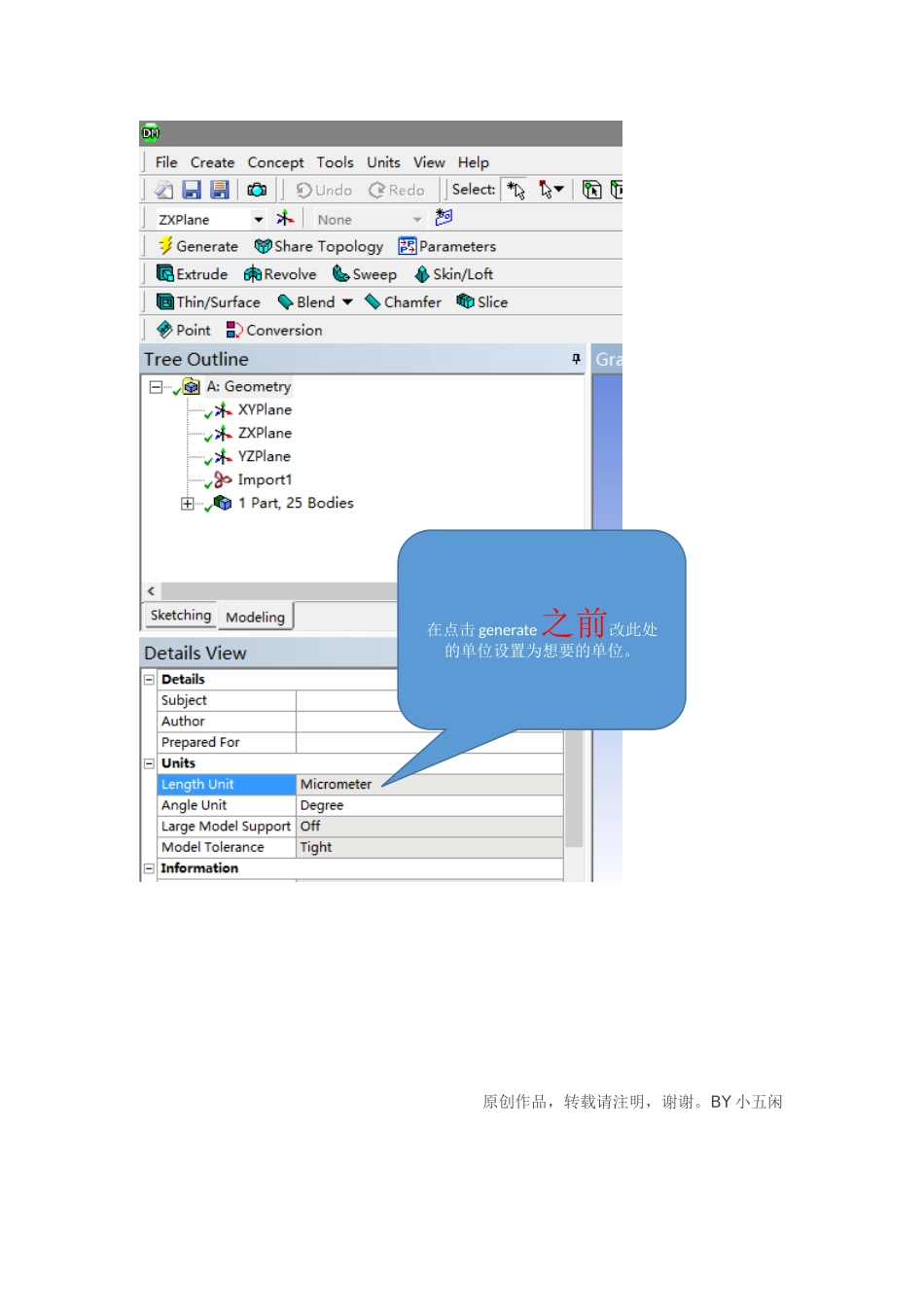

BY 小五闲在点击 generate之前改此处的单位设置为想要的单位
