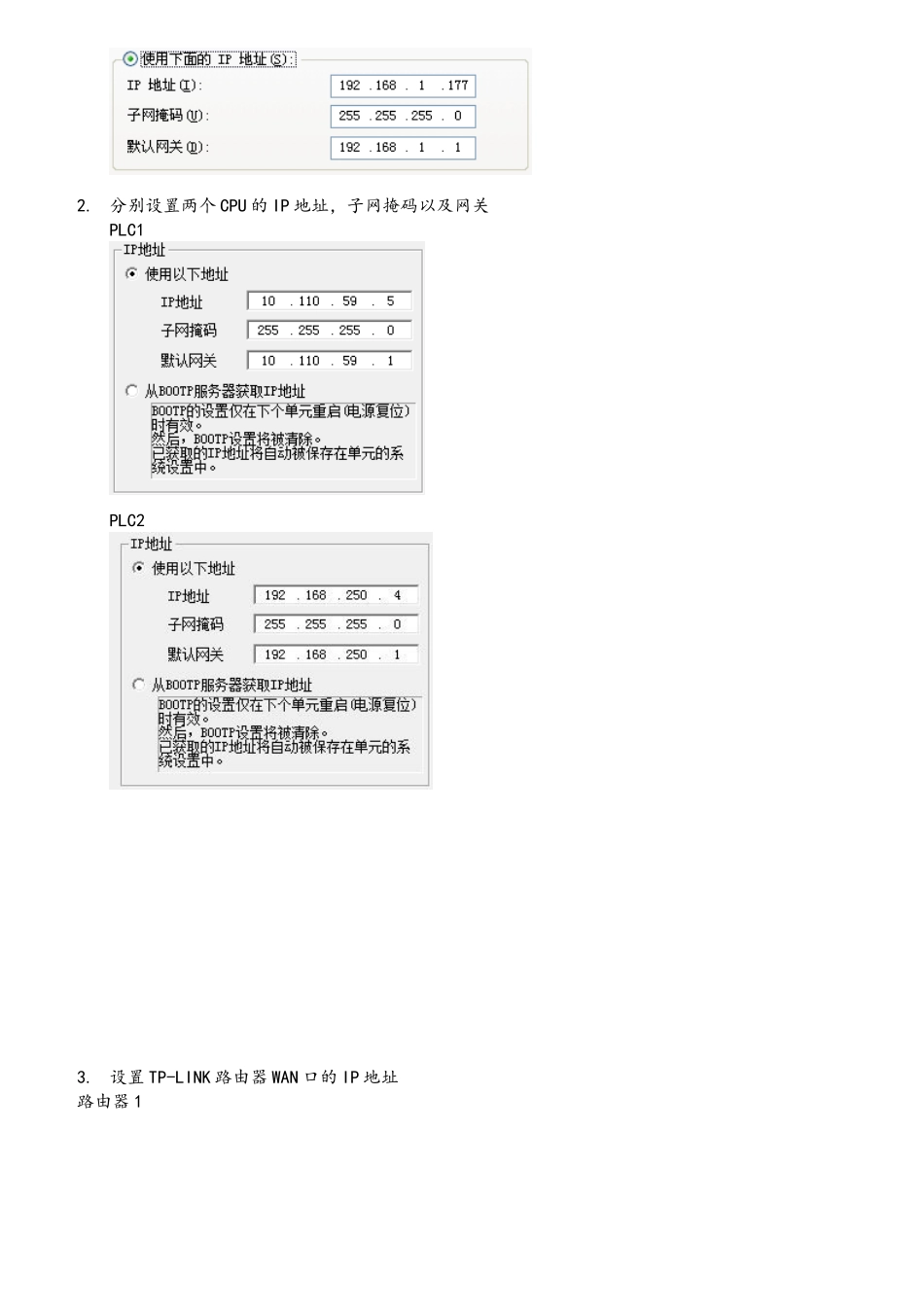

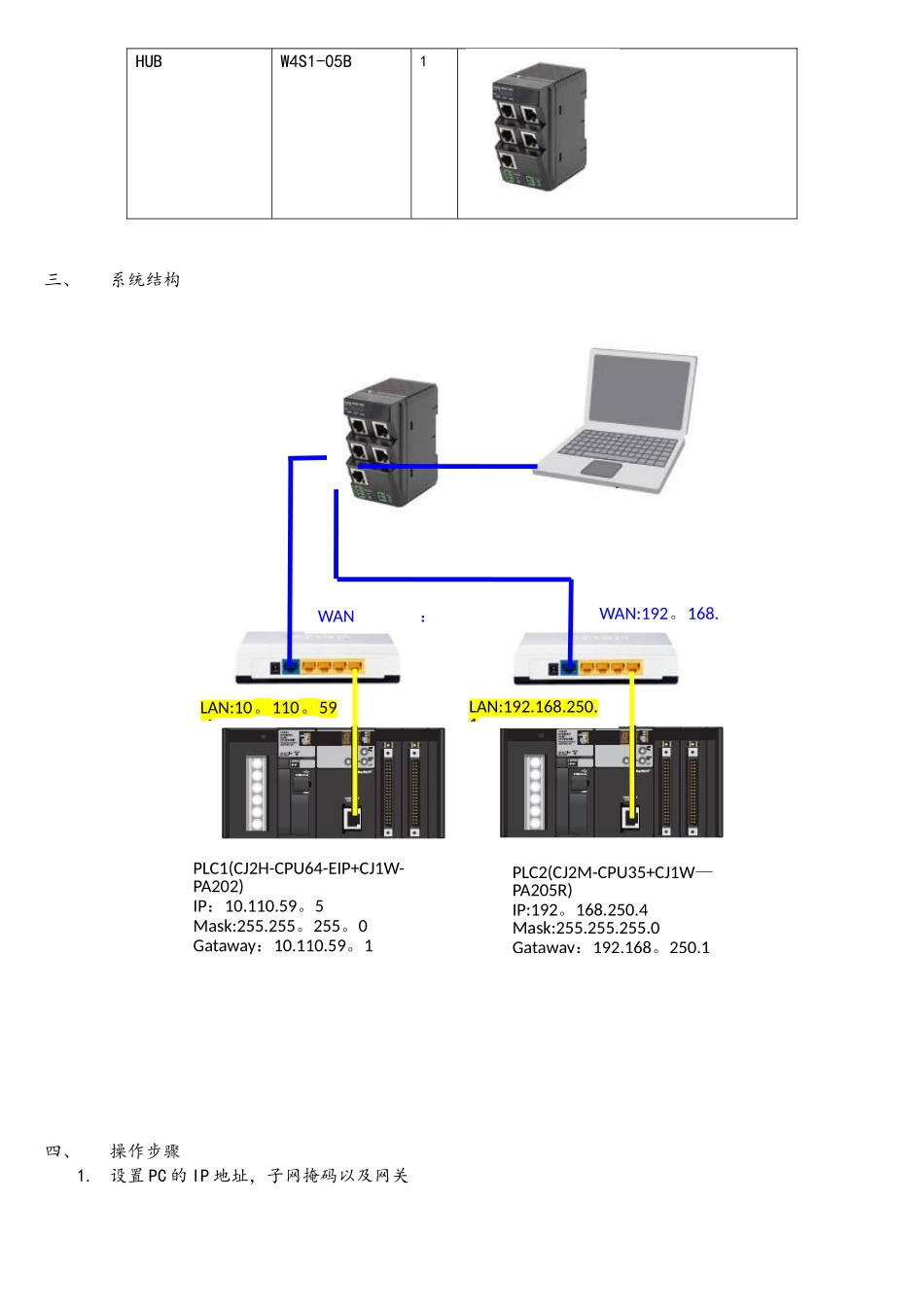

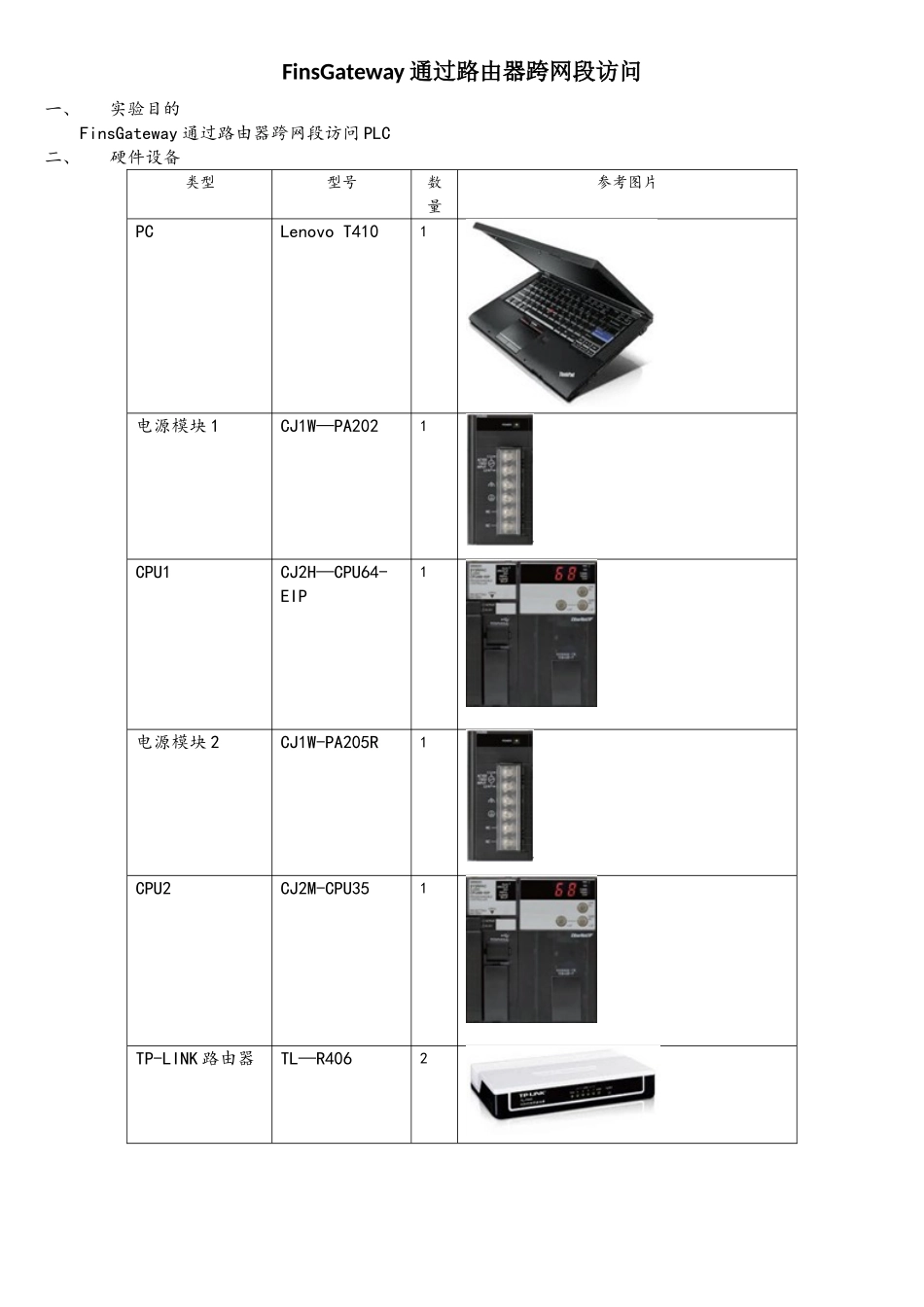

FinsGateway 通过路由器跨网段访问一、实验目的FinsGateway 通过路由器跨网段访问 PLC二、硬件设备类型型号数量参考图片PCLenovo T4101电源模块 1CJ1W—PA2021CPU1CJ2H—CPU64-EIP1电源模块 2CJ1W-PA205R1CPU2CJ2M-CPU351TP-LINK 路由器TL—R4062HUBW4S1-05B1三、系统结构 四、操作步骤1.设置 PC 的 IP 地址，子网掩码以及网关PLC1(CJ2H-CPU64-EIP+CJ1W-PA202)IP：10.110.59。5Mask:255.255。255。0Gataway：10.110.59。1PLC2(CJ2M-CPU35+CJ1W—PA205R)IP:192。168.250.4Mask:255.255.255.0Gataway：192.168。250.1WAN：192.168.1.3WAN:192。168.1。7LAN:10。110。59.1LAN:192.168.250.12.分别设置两个 CPU 的 IP 地址，子网掩码以及网关PLC1PLC23.设置 TP-LINK 路由器 WAN 口的 IP 地址路由器 1 路由器 2 4.设置 TP-LINK 路由器 LAN 口的 IP 地址路由器 1路由器 2由于 TL-R406 路由器内防火墙关系，WAN 口默认是不能访问到 LAN 口的,因此此例中需开启路由器的DMZ 主机功能,将 PLC 的 IP 指向 WAN 口.路由器 1路由器 25.FinsGateway 设置：设置网络号为 0（默认没设路由表的情况下为 0）；节点号为 177(与 PC 的 IP 地址末位相同) 分别设置 FINS/TCP 目标节点地址为 4 和 5（PLC 的实际节点）IP 地址为路由器开启 DMZ 主机功能后 PLC 指向的 WAN 口的地址6.FinsGateway 测试：单元信息读取（0501)
