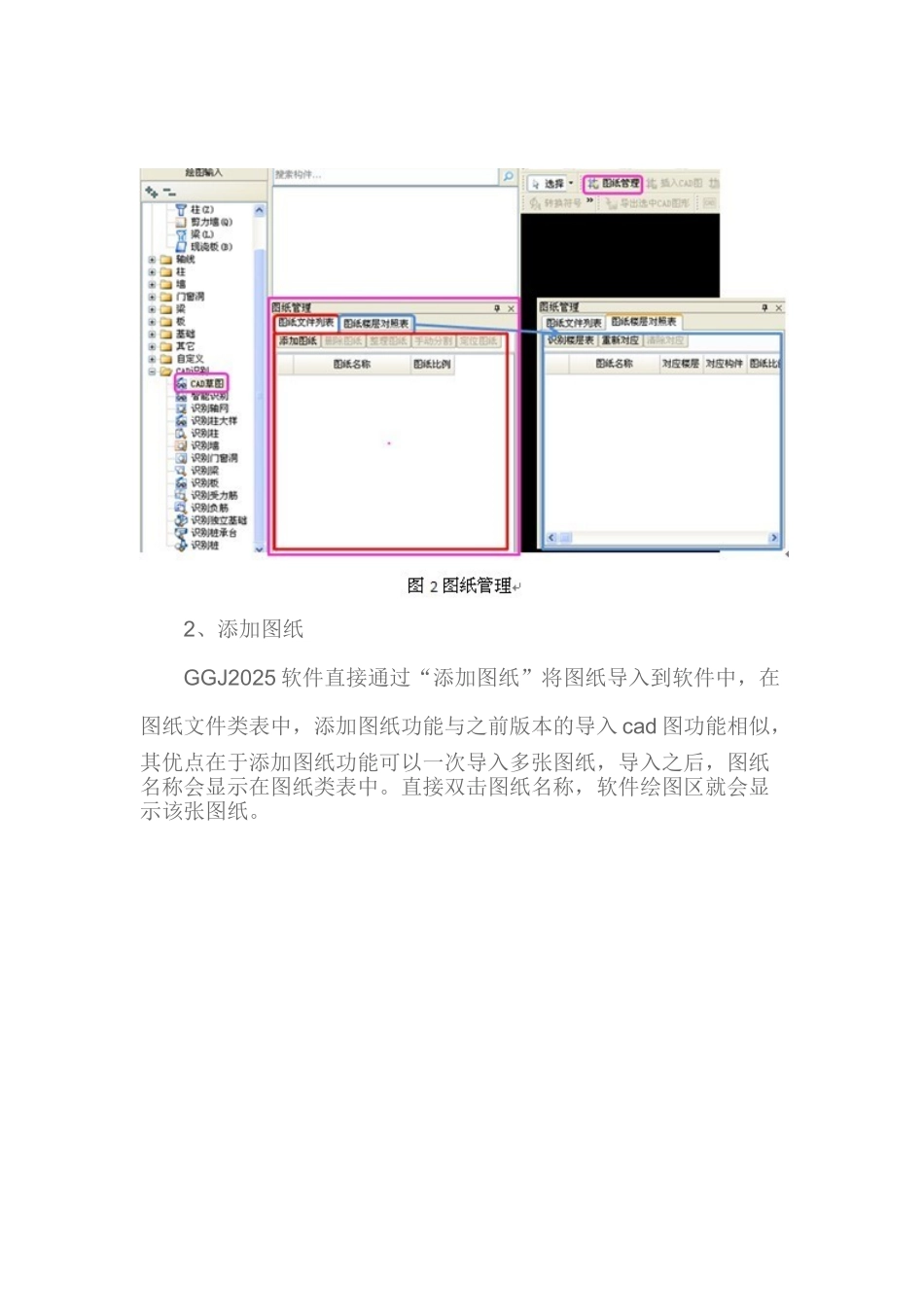

专业、高效、易学易用的 GGJ2025 —CAD 识别优化及处理技巧（1） 随着建筑行业信息化产业的进展，如何让用户更加快速的建立算量模型，提高用户的工作效率，已经成为了越来越关注的话题，而 CAD 识别做工程成为越来越多用户首选手段，如何保障 CAD 识别的准确率，如何快速方便的把二维的 CAD 图转化为三维实体图元，如何更快的对识别结果进行检查，这些问题都是用户最为关怀的话题，也成为了广联达讨论的课题，经过潜心的讨论，广联达钢筋算量软件 GGJ2025 在 CAD 识别上面做了大量的改进和优化，下面将通过几期连载向用户介绍新版 CAD 识别的内容，让大家在做工程时候更加的高效。 一、 图纸管理 信任大家在软件中识别 cad 图的时候常常遇到以下几个问题： 1) 设计院出图时，大部分结构、建筑的电子图都在同一 CAD文件中，所有楼层所有构件的施工图都放在一张图中，导致了后期在算量时查看图纸或是识别图纸都非常的不方便，如下图所示： 只能借助 CAD 软件进行分图的操作，或者使用软件中提供的“导出选中 CAD 图元”功能； 2) 由于分割时追求速度，分出去的图纸名称定义的随意，常常以“1、2、3……”这样来对图纸进行命名，导致后期在导入图纸时需要是哪层哪种构件类型的图纸；这样也很不利于与同事之间共享分割好的图纸； 3) 需要核对构件图元与原 CAD 图差异时，需要重复导入，不方便调用图纸；图纸管理缺失整体性，不能与工程进行关有效的关联，容易丢失分割好的图纸等。 针对以上问题，GGJ2025、GCL2025 中新增加了图纸管理的功能，可以很好的解决以上几个问题。 1、图纸管理 在 cad 草图下，增加图纸管理的功能，分两个页签，一个是图纸文件列表，一个是图纸楼层对比表： 2、添加图纸 GGJ2025 软件直接通过“添加图纸”将图纸导入到软件中，在图纸文件类表中，添加图纸功能与之前版本的导入 cad 图功能相似，其优点在于添加图纸功能可以一次导入多张图纸，导入之后，图纸名称会显示在图纸类表中。直接双击图纸名称，软件绘图区就会显示该张图纸。 3、整理图纸 图纸导入完成之后，我们希望能够讲图纸中每层各个构件结构图快速分割出来，这时就可以采纳“整理图纸”的功能。根据软件提示，提取“图框线”和“图纸名称”后，软件会根据图纸的“图框线”及“图纸名”对应的图层自动进行快速分割，分割成功的图纸会被红色框括起来，非常的醒目，用户可以对没有红框的图纸进行检查，看看是不是该...
