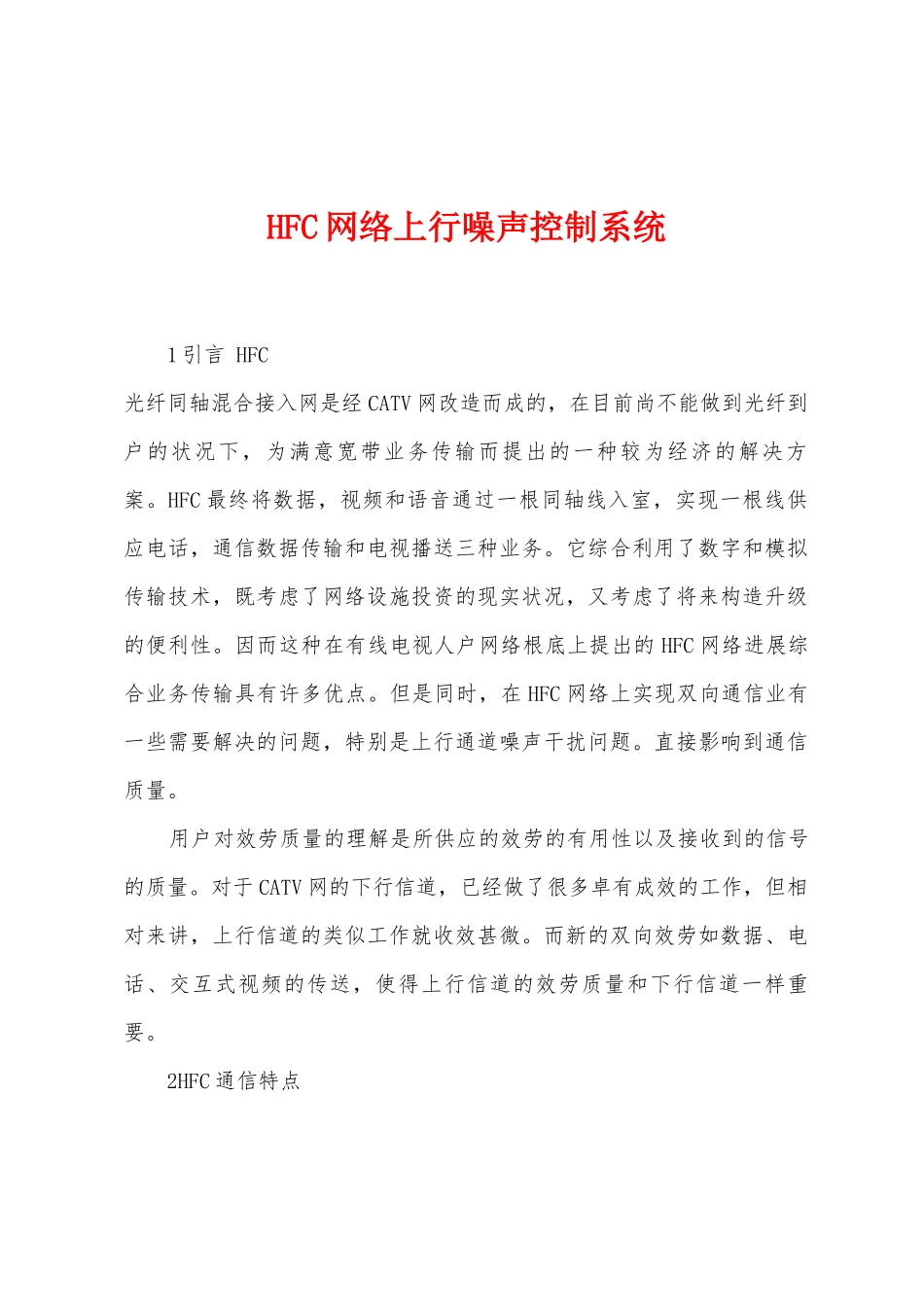

HFC网络上行噪声控制系统

HFC 网络上行噪声控制系统 1 引言 HFC 光纤同轴混合接入网是经 CATV 网改造而成的，在目前尚不能做到光纤到户的状况下，为满意宽带业务传输而提出的一种较为经济的解决方案。HFC 最终将数据，视频和语音通过一根同轴线入室，实现一根线供应电话，通信数据传输和电视播送三种业务。它综合利用了数字和模拟传输技术，既考虑了网络设施投资的现实状况，又考虑了将来构造升级的便利性。因而这种在有线电视人户网络根底上提出的 HFC 网络进展综合业务传输具有许多优点。但是同时，在 HFC 网络上实现双向通信业有一些需要解决的问题，特别是上行通道噪声干扰问题。直接影响到通信质量。 用户对效劳质量的理解是所供应的效劳的有用性以及接收到的信号的质量。对于 CATV 网的下行信道，已经做了很多卓有成效的工作，但相对来讲，上行信道的类似工作就收效甚微。而新的双向效劳如数据、电话、交互式视频的传送，使得上行信道的效劳质量和下行信道一样重要。 2HFC 通信特点 HFC 网包括前端系统和 HFC 传输网。前端系统由各种效劳业务组成，它包括射频、电话和数据三种效劳，而 HFC 传输网是由光纤节点和同轴电缆结合而组成。HFC 通信具有广泛的用户根底，几乎全部的城乡都开通了有线电视，只要加以改造即可成为 HFC 网络。HFC 网络带宽可达1GHz，用 CableModem 进展双向通信时，其下行速率可达 30Mbps，上行速率可达 10MbPs，数据传输率比电话线调制解调高出百倍。同时由于HFC 的同轴用户网是共享树型分支拓朴构造，简单产生上行噪声累积。对 HFC 上行通道通信产生不良影响。另外，HFC 上行通道有效带宽为 5－65MHz，这一频段也极易受到入侵噪声的干扰，入侵噪声是叠加在噪声基底上的一种随机的不行预见的射频干扰，它们是通过电磁场在电缆端口和馈线耦合进入电缆网络。HFC 受到的入侵噪声主要有三类：冲击入侵噪声，主要是由用户端的家用电器产生的；感应入侵噪声，主要是由天电，高压线和配电站产生的；辐射入侵噪声，无线电通信以及天空中各电波差拍的屡次谐波产生的。上述的各种噪声对上行数据通信都造成肯定的影响，其中来自用户的噪声就占 70％，由于“漏斗效应”的存在，又使得来自用户的噪声叠加、恶化，对通信造成的影响更加严峻。这些噪声可能造成数据通信中误码的增加而无法收到正确的信息，还可能干扰到其他下行频道的通信质量，甚至通信中断。针对上述状况，为了降低上行通道的噪声对数据通信的影响，一...
