MATLABsimulink中的基本模块的参数、含义、应用..VIP专享

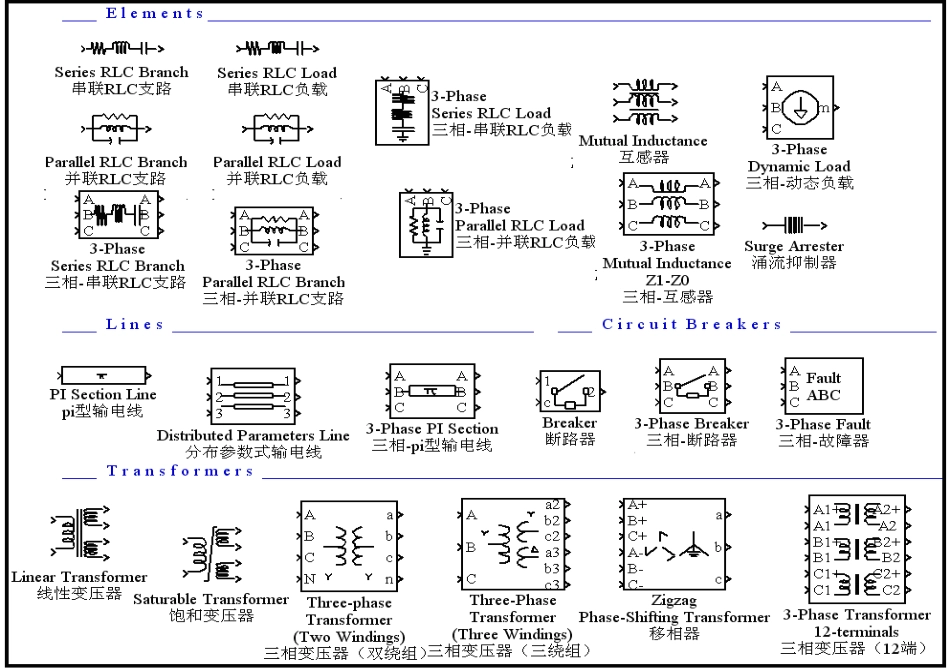

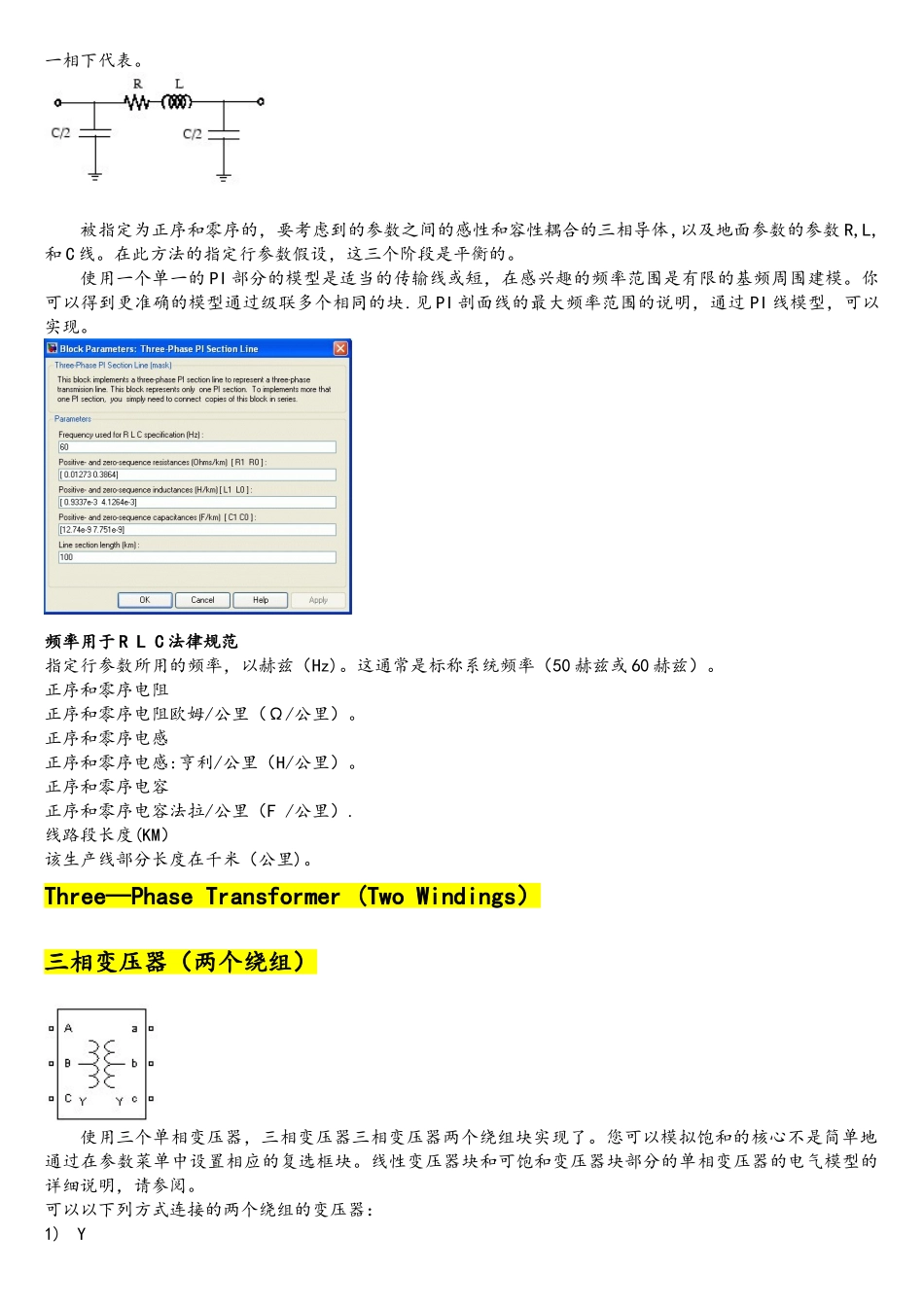

电力线路模块PI Section Line单项型线路单相传输线模块。电阻，电感和电容的传输线,沿着线是均匀分布的。级联几个相同的 PI 部分是通过以下方式获得一个近似的分布参数线路模型的 Three—Phase PI Section Line三相电力线路模块实现了一个平衡的三相传输线模型参数集中在部分。相反,沿着线的电阻，电感和电容是均匀分布的分布参数线路模型,三相 PI 剖面线块肿块行参数在一个单一的部分所示，在图中只有一相下代表。被指定为正序和零序的，要考虑到的参数之间的感性和容性耦合的三相导体,以及地面参数的参数 R,L,和 C 线。在此方法的指定行参数假设，这三个阶段是平衡的。使用一个单一的 PI 部分的模型是适当的传输线或短，在感兴趣的频率范围是有限的基频周围建模。你可以得到更准确的模型通过级联多个相同的块.见 PI 剖面线的最大频率范围的说明，通过 PI 线模型，可以实现。频率用于 R L C 法律规范指定行参数所用的频率，以赫兹（Hz)。这通常是标称系统频率（50 赫兹或 60 赫兹）。正序和零序电阻正序和零序电阻欧姆/公里（Ω/公里）。正序和零序电感正序和零序电感:亨利/公里（H/公里）。正序和零序电容正序和零序电容法拉/公里（F /公里）.线路段长度(KM）该生产线部分长度在千米（公里)。Three—Phase Transformer (Two Windings）三相变压器（两个绕组）使用三个单相变压器，三相变压器三相变压器两个绕组块实现了。您可以模拟饱和的核心不是简单地通过在参数菜单中设置相应的复选框块。线性变压器块和可饱和变压器块部分的单相变压器的电气模型的详细说明，请参阅。可以以下列方式连接的两个绕组的变压器：1)Y2)Y 与中性点3)接地 Y4)三角洲三角洲(D1),30 度的滞后 Y 通过5)D11）三角洲，三角洲领先的 Y 通过 30 度Three-Phase V-I Measurement三相电压—电流测量电压测量选择没有，假如你不想要测量三相电压。选择相对地,假如你要测量的相对地电压.选择 相 — 相，假如你要测量的相相电压。使用标签 假如选中,则发送的标记信号的电压测量。使用从块读取的电压.从块必须跳转到标签对应的信号标签参数指定的标签。假如没有选择,电压测量可通过 Vabc 的功能块输出的。信号标签指定的标签标记的电压测量.在 PU 的电压假如选中，三相电压测量 PU.否则，他们衡量单位为伏特。基极电压（VRMS 相相）的基极电压,伏特均方根用来转换测量电压在 PU。基极电压(VRMS 相相)参数是不可见的对话框中...
