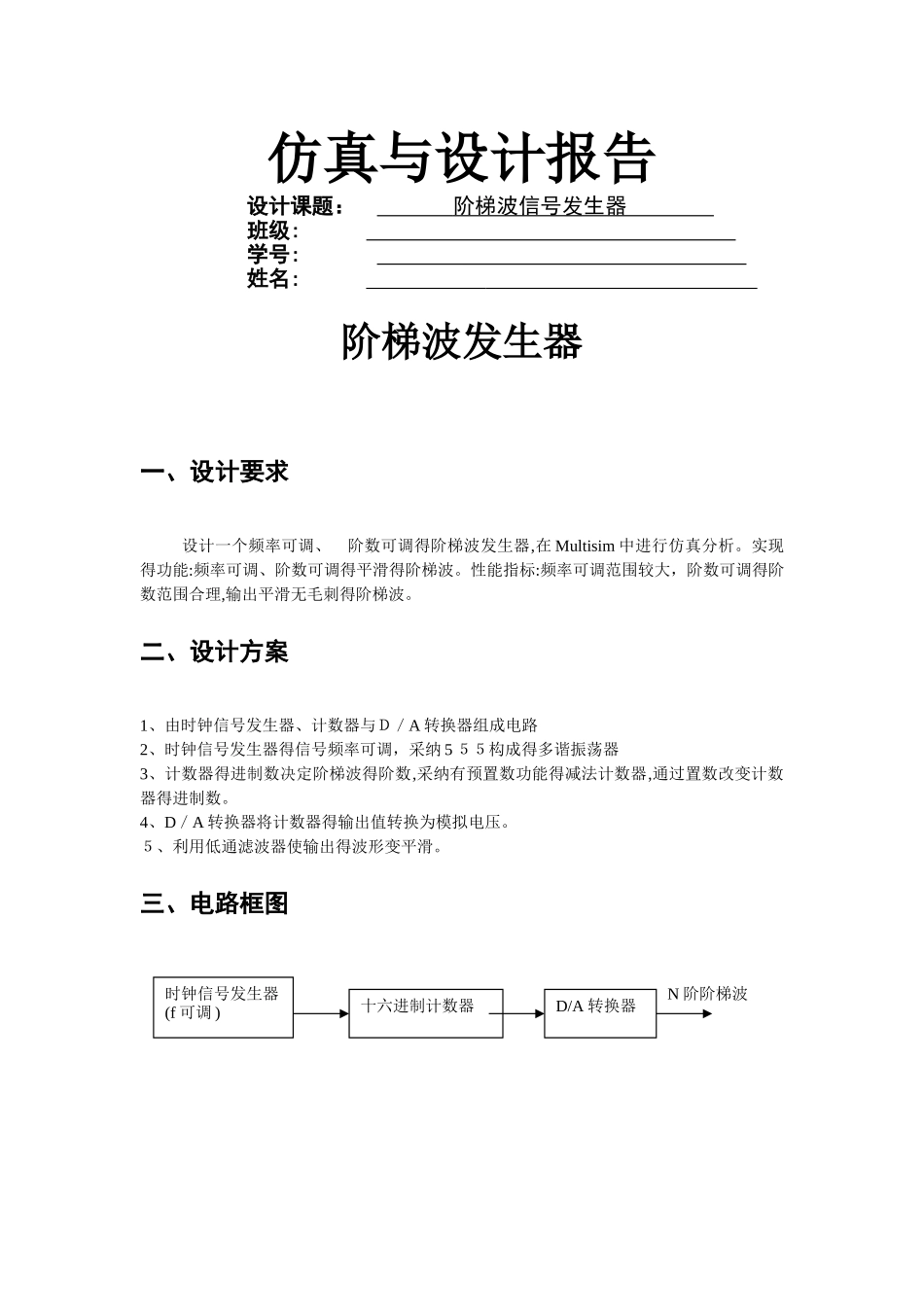

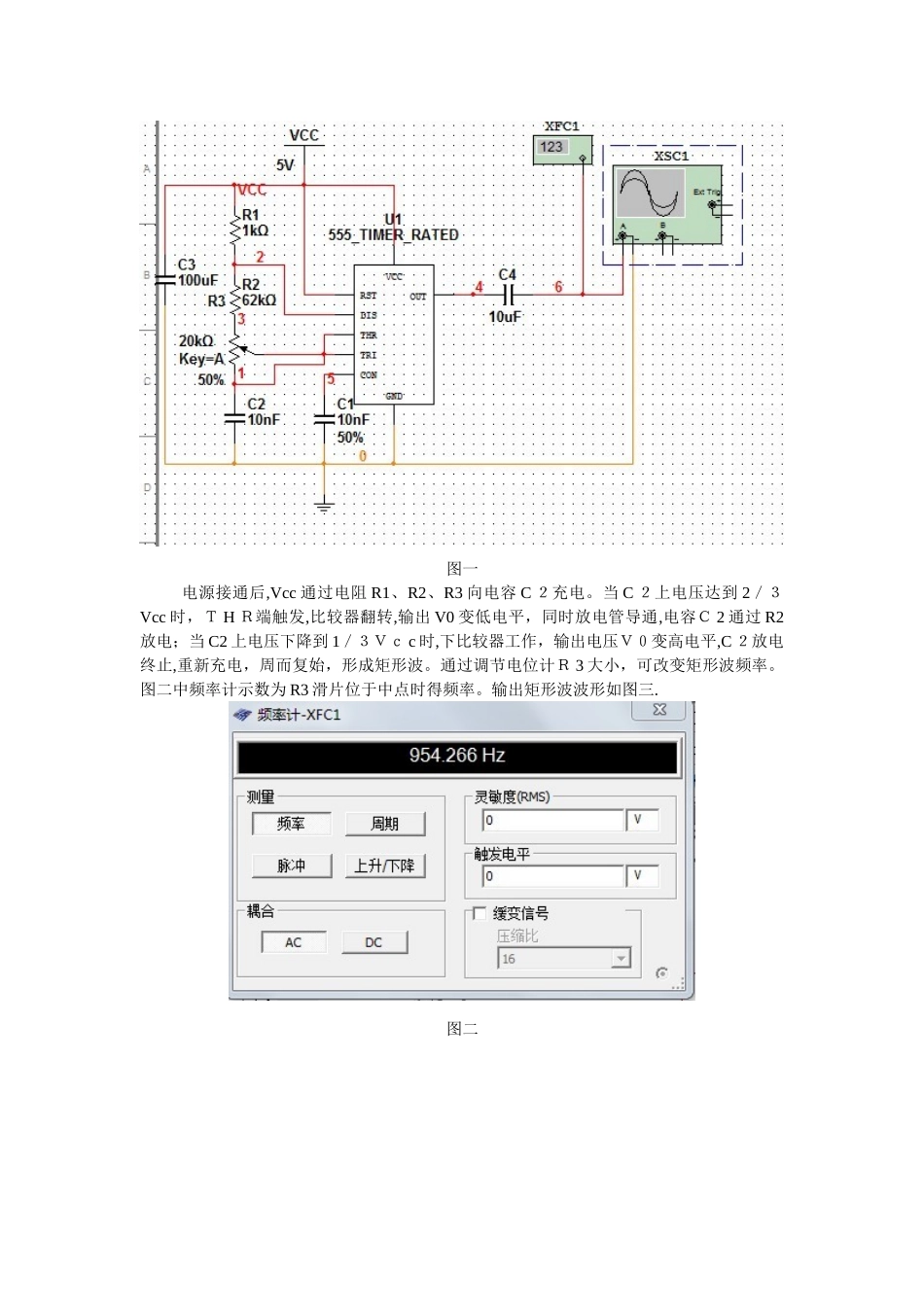

仿真与设计报告设计课题： 阶梯波信号发生器 班级: 学号: 姓名: 阶梯波发生器一、设计要求设计一个频率可调、 阶数可调得阶梯波发生器,在 Multisim 中进行仿真分析。实现得功能:频率可调、阶数可调得平滑得阶梯波。性能指标:频率可调范围较大，阶数可调得阶数范围合理,输出平滑无毛刺得阶梯波。二、设计方案1、由时钟信号发生器、计数器与Ｄ／A 转换器组成电路2、时钟信号发生器得信号频率可调，采纳 5 ５５构成得多谐振荡器3、计数器得进制数决定阶梯波得阶数,采纳有预置数功能得减法计数器,通过置数改变计数器得进制数。4、D／A 转换器将计数器得输出值转换为模拟电压。５、利用低通滤波器使输出得波形变平滑。三、电路框图时钟信号发生器(f 可调 )十六进制计数器D/A 转换器N 阶阶梯波四、电路原理图及说明总体电路如图：图中从左至右依次为：第一部分为由 5 ５５构成得多谐振荡器,第二部分为有 74L Ｓ１61D 构成得十六进制计数器，第三部分为 D／Ａ转换器,第四部分为低通滤波器.1、由 555 构成得多谐振荡器电路图(图一):图一电源接通后,Vcc 通过电阻 R1、R2、R3 向电容 C ２充电。当 C ２上电压达到 2／３Vcc 时，Ｔ H Ｒ端触发,比较器翻转,输出 V0 变低电平，同时放电管导通,电容Ｃ 2 通过 R2放电；当 C2 上电压下降到 1／３Ｖｃ c 时,下比较器工作，输出电压Ｖ０变高电平,C ２放电终止,重新充电，周而复始，形成矩形波。通过调节电位计Ｒ 3 大小，可改变矩形波频率。图二中频率计示数为 R3 滑片位于中点时得频率。输出矩形波波形如图三.图二图三2、四位二进制计数器７ 4L Ｓ１ 61(图四)(74 Ｌ S １６１就是常用 得 四 位 二 进 制 可 预 置 得 同 步 加 法 计 数 器 ，)图四电路采纳 74LS1 ６ 1 十进制加法计数器构成得十六进制计数器．采纳置数端归零得方法,清零端接高电平。通过控制单刀双掷开关将 A、B、C、Ｄ与高电平或低电平相连,D Ｃ BA 表示得十进制数就是 1 ５－N，Ｎ为输出阶梯波得阶数，即通过单刀双掷开关控制阶梯波得阶数.如,DCB Ａ为 0111 时，即 A Ｂ C 接高电平,Ｄ接低电平，输出为 8 阶阶梯波。３、Ｄ/Ａ转换器与低通滤波器（图五） VDAC8 就是８位电压数模转换器图五通过 D／A 转换器将数字信号转换成模拟信号,由于译码输出 4 位二进制数，故只用D/A 转换器得四个输入端，前四个输入端接地。输出电压 V0=D*V ｒ e...
