PLC原理及应用自测试题

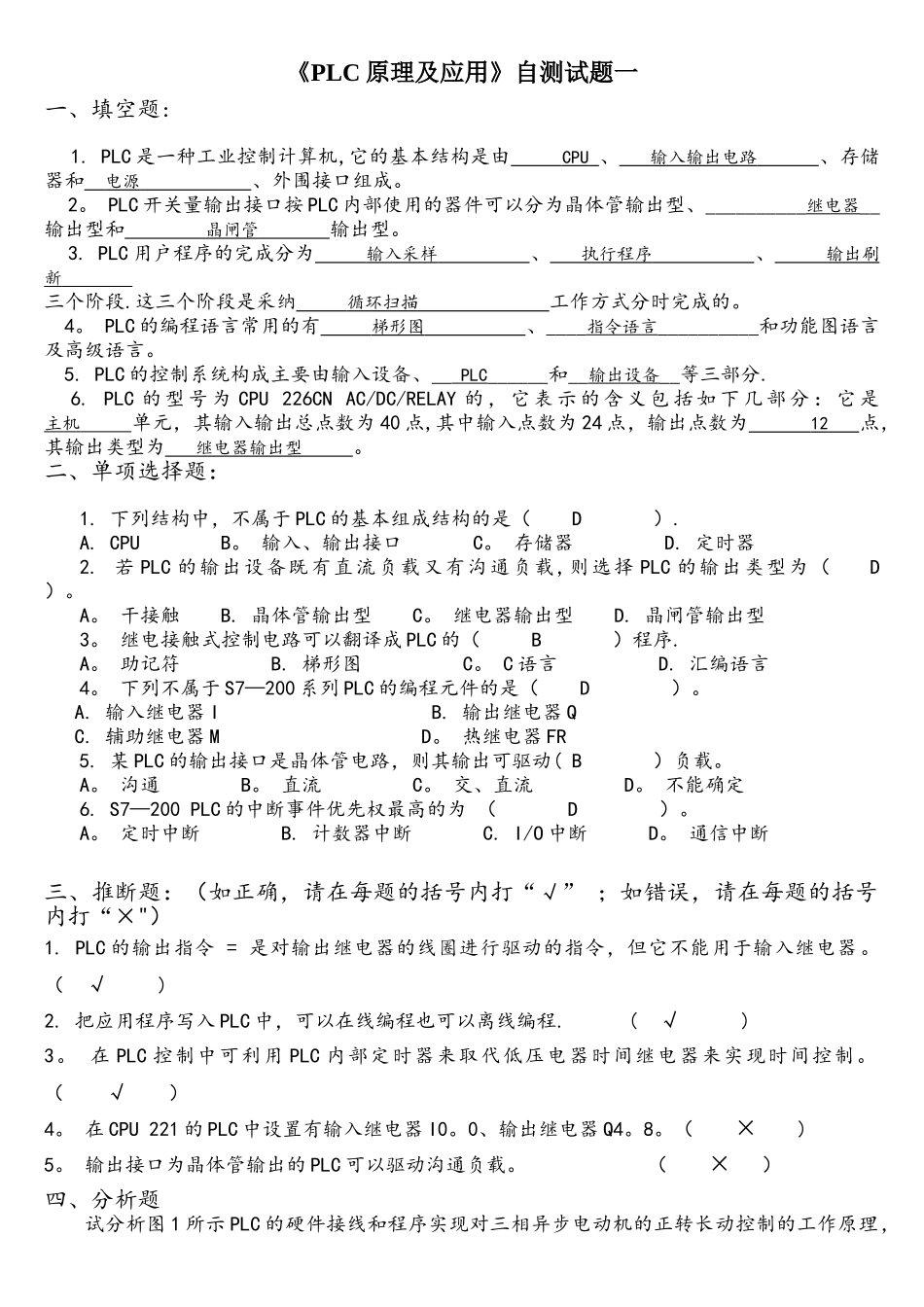

《PLC 原理及应用》自测试题一一、填空题:1. PLC 是一种工业控制计算机,它的基本结构是由 CPU 、 输入输出电路 、存储器和 电源 、外围接口组成。2。 PLC 开关量输出接口按 PLC 内部使用的器件可以分为晶体管输出型、__________继电器__输出型和 晶闸管 输出型。3. PLC 用户程序的完成分为 输入采样 、 执行程序 、 输出刷 新 三个阶段.这三个阶段是采纳 循环扫描 工作方式分时完成的。4。 PLC 的编程语言常用的有 梯形图 、____指令语言__________和功能图语言及高级语言。5. PLC 的控制系统构成主要由输入设备、__ PLC______和__输出设备__等三部分. 6. PLC 的 型 号 为 CPU 226CN AC/DC/RELAY 的 ， 它 表 示 的 含 义 包 括 如 下 几 部 分 ： 它 是 主机 单元，其输入输出总点数为 40 点,其中输入点数为 24 点，输出点数为 12 点，其输出类型为 继电器输出型 。二、单项选择题：1. 下列结构中，不属于 PLC 的基本组成结构的是（ D ）.A. CPU B。 输入、输出接口 C。 存储器 D. 定时器2. 若 PLC 的输出设备既有直流负载又有沟通负载,则选择 PLC 的输出类型为（ D ）。A。 干接触 B. 晶体管输出型 C。 继电器输出型 D. 晶闸管输出型3。 继电接触式控制电路可以翻译成 PLC 的（ B ）程序.A。 助记符 B. 梯形图 C。 C 语言 D. 汇编语言4。 下列不属于 S7—200 系列 PLC 的编程元件的是（ D ）。A. 输入继电器 I B. 输出继电器 Q C. 辅助继电器 M D。 热继电器 FR5. 某 PLC 的输出接口是晶体管电路，则其输出可驱动( B ）负载。A。 沟通 B。 直流 C。 交、直流 D。 不能确定6. S7—200 PLC 的中断事件优先权最高的为 （ D ）。A。 定时中断 B. 计数器中断 C. I/O 中断 D。 通信中断三、推断题：（如正确，请在每题的括号内打“√” ；如错误，请在每题的括号内打“×"）1. PLC 的输出指令 = 是对输出继电器的线圈进行驱动的指令，但它不能用于输入继电器。 （ √ )2. 把应用程序写入 PLC 中，可以在线编程也可以离线编程. ( √ )3。 在 PLC 控制中可利用 PLC 内部定时器来取代低压电器时间继电器来实现时间控制。 （ √ ）4。 在 CPU 221 的 PLC 中设置有输入继电器 I0。0、输出继电器 Q4。8。（ × )5。 输出接口为晶体管输出的 PLC 可以驱动沟...
