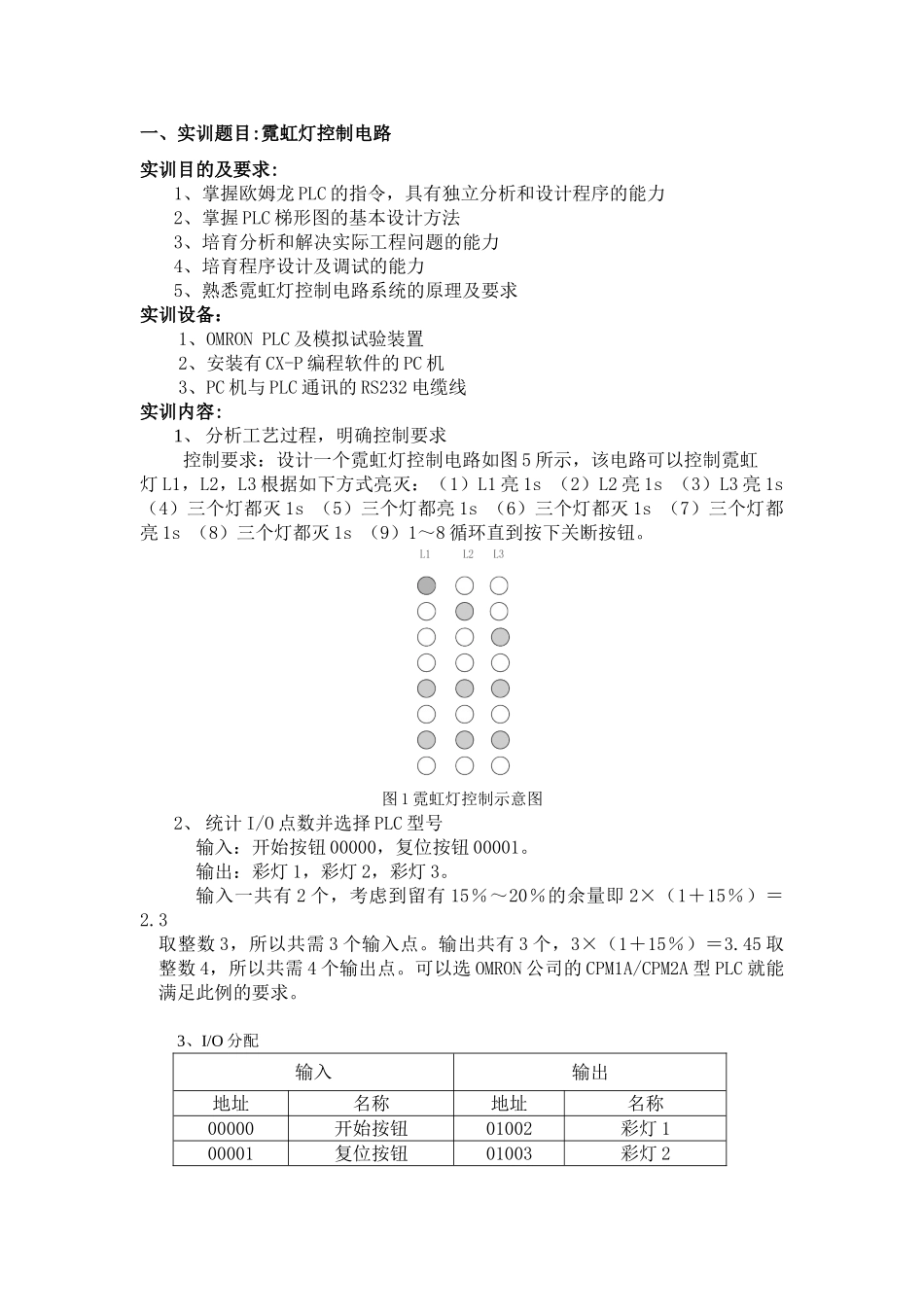

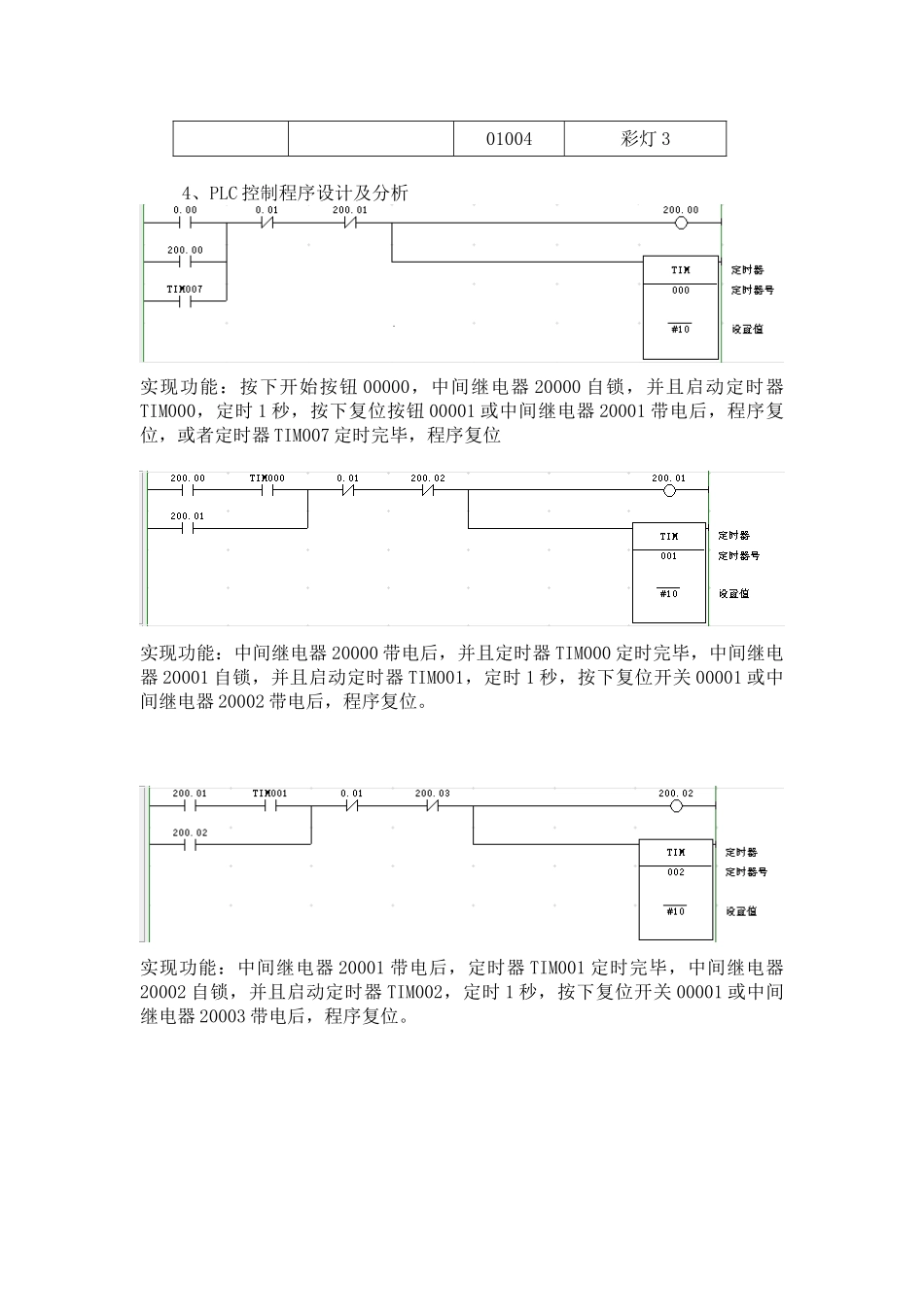

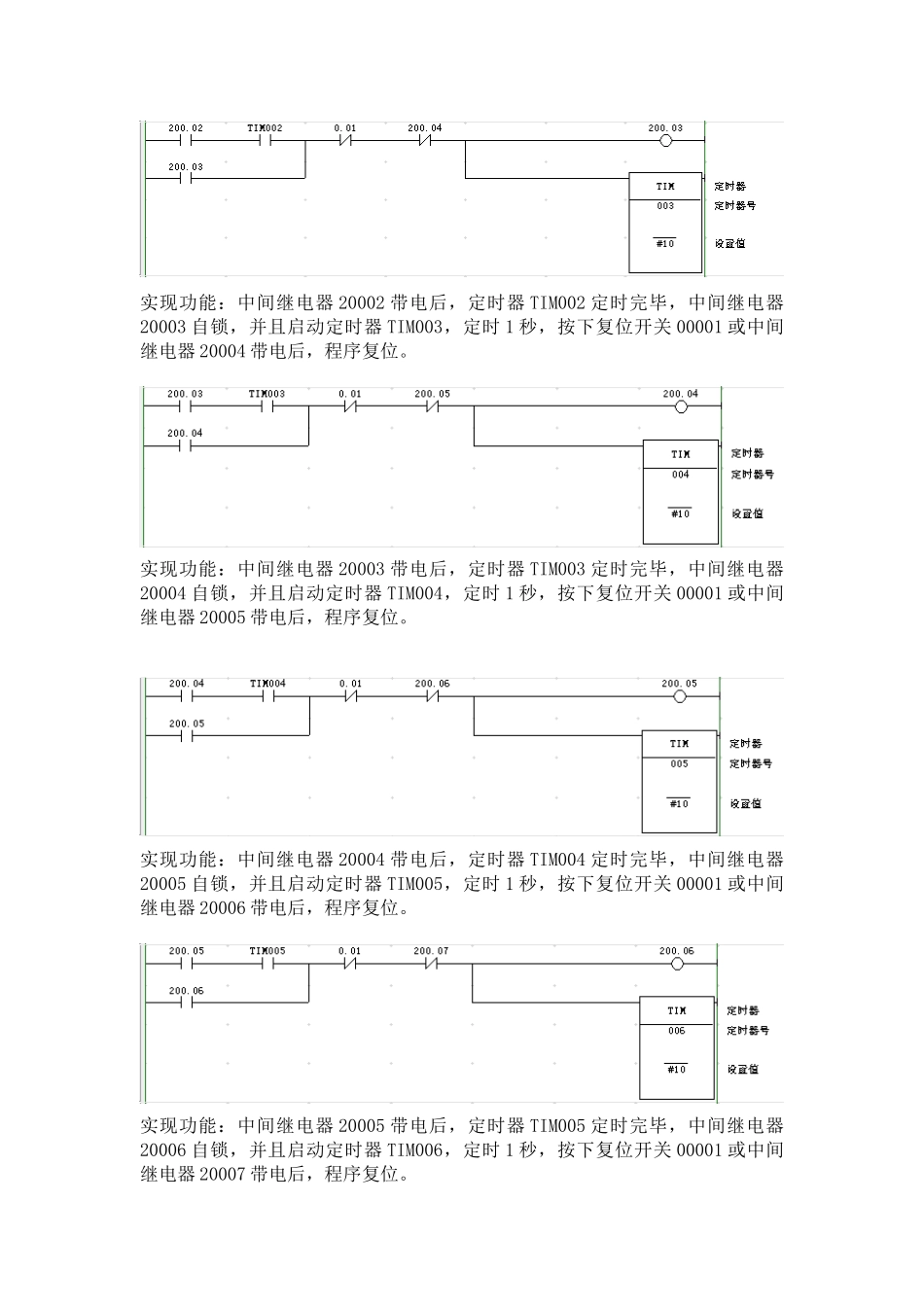

一、实训题目:霓虹灯控制电路 实训目的及要求:1、掌握欧姆龙 PLC 的指令，具有独立分析和设计程序的能力2、掌握 PLC 梯形图的基本设计方法3、培育分析和解决实际工程问题的能力4、培育程序设计及调试的能力5、熟悉霓虹灯控制电路系统的原理及要求实训设备：1、OMRON PLC 及模拟试验装置 2、安装有 CX-P 编程软件的 PC 机 3、PC 机与 PLC 通讯的 RS232 电缆线 实训内容:1、 分析工艺过程，明确控制要求控制要求：设计一个霓虹灯控制电路如图 5 所示，该电路可以控制霓虹灯 L1，L2，L3 根据如下方式亮灭：（1）L1 亮 1s （2）L2 亮 1s （3）L3 亮 1s （4）三个灯都灭 1s （5）三个灯都亮 1s （6）三个灯都灭 1s （7）三个灯都亮 1s （8）三个灯都灭 1s （9）1～8 循环直到按下关断按钮。图 1 霓虹灯控制示意图2、 统计 I/O 点数并选择 PLC 型号输入：开始按钮 00000，复位按钮 00001。输出：彩灯 1，彩灯 2，彩灯 3。输入一共有 2 个，考虑到留有 15％～20％的余量即 2×（1＋15％）＝2.3取整数 3，所以共需 3 个输入点。输出共有 3 个，3×（1＋15％）＝3.45 取整数 4，所以共需 4 个输出点。可以选 OMRON 公司的 CPM1A/CPM2A 型 PLC 就能满足此例的要求。3、I/O 分配输入输出地址名称地址名称00000开始按钮01002彩灯 100001复位按钮01003彩灯 201004彩灯 34、PLC 控制程序设计及分析 实现功能：按下开始按钮 00000，中间继电器 20000 自锁，并且启动定时器TIM000，定时 1 秒，按下复位按钮 00001 或中间继电器 20001 带电后，程序复位，或者定时器 TIM007 定时完毕，程序复位实现功能：中间继电器 20000 带电后，并且定时器 TIM000 定时完毕，中间继电器 20001 自锁，并且启动定时器 TIM001，定时 1 秒，按下复位开关 00001 或中间继电器 20002 带电后，程序复位。实现功能：中间继电器 20001 带电后，定时器 TIM001 定时完毕，中间继电器20002 自锁，并且启动定时器 TIM002，定时 1 秒，按下复位开关 00001 或中间继电器 20003 带电后，程序复位。实现功能：中间继电器 20002 带电后，定时器 TIM002 定时完毕，中间继电器20003 自锁，并且启动定时器 TIM003，定时 1 秒，按下复位开关 00001 或中间继电器 20004 带电后，程序复位。实现功能：中间继电器 20003 带电后，定时器 TIM003 定时完毕，中间继电...
