PLC常用基本指令及应用VIP专享

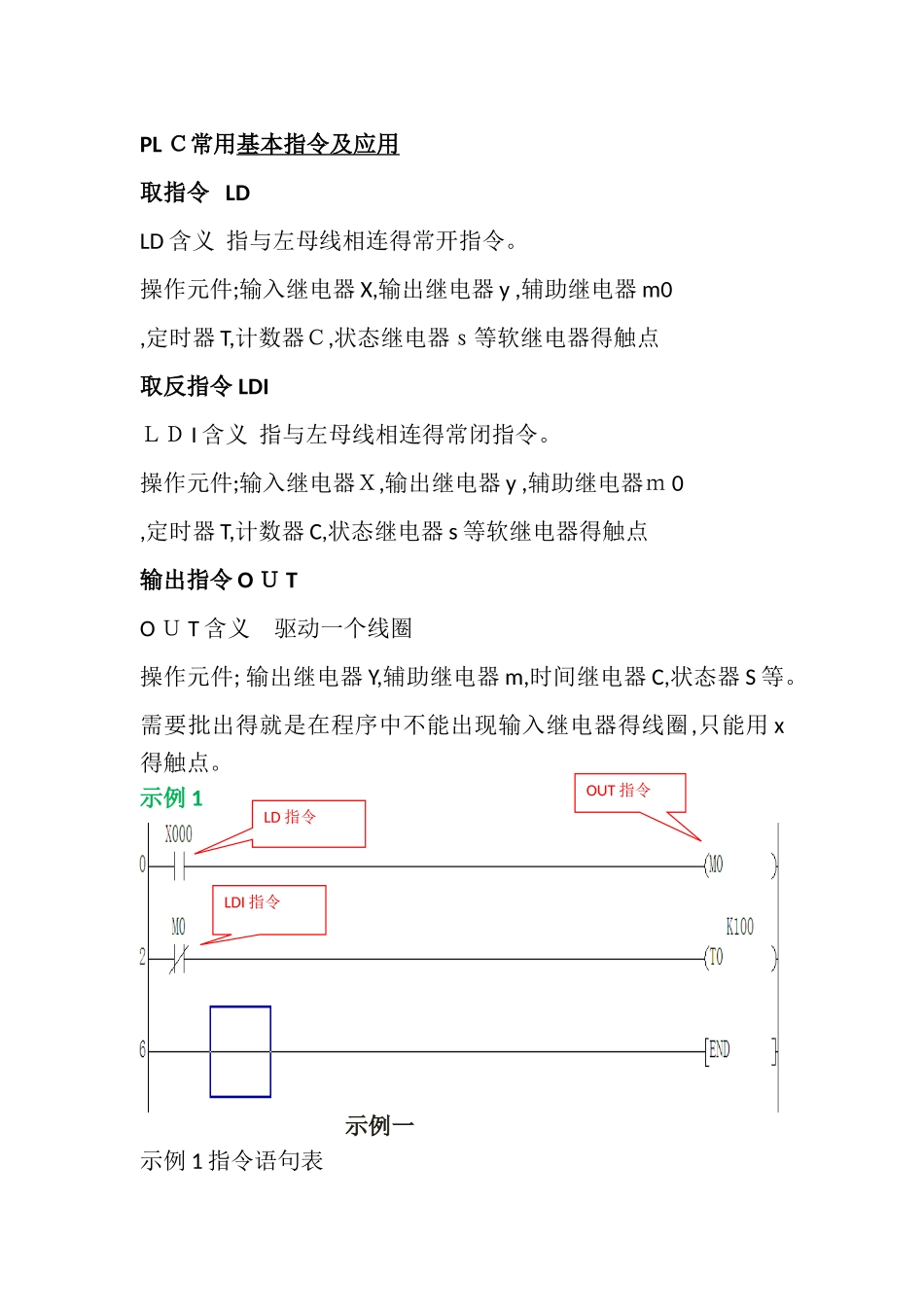

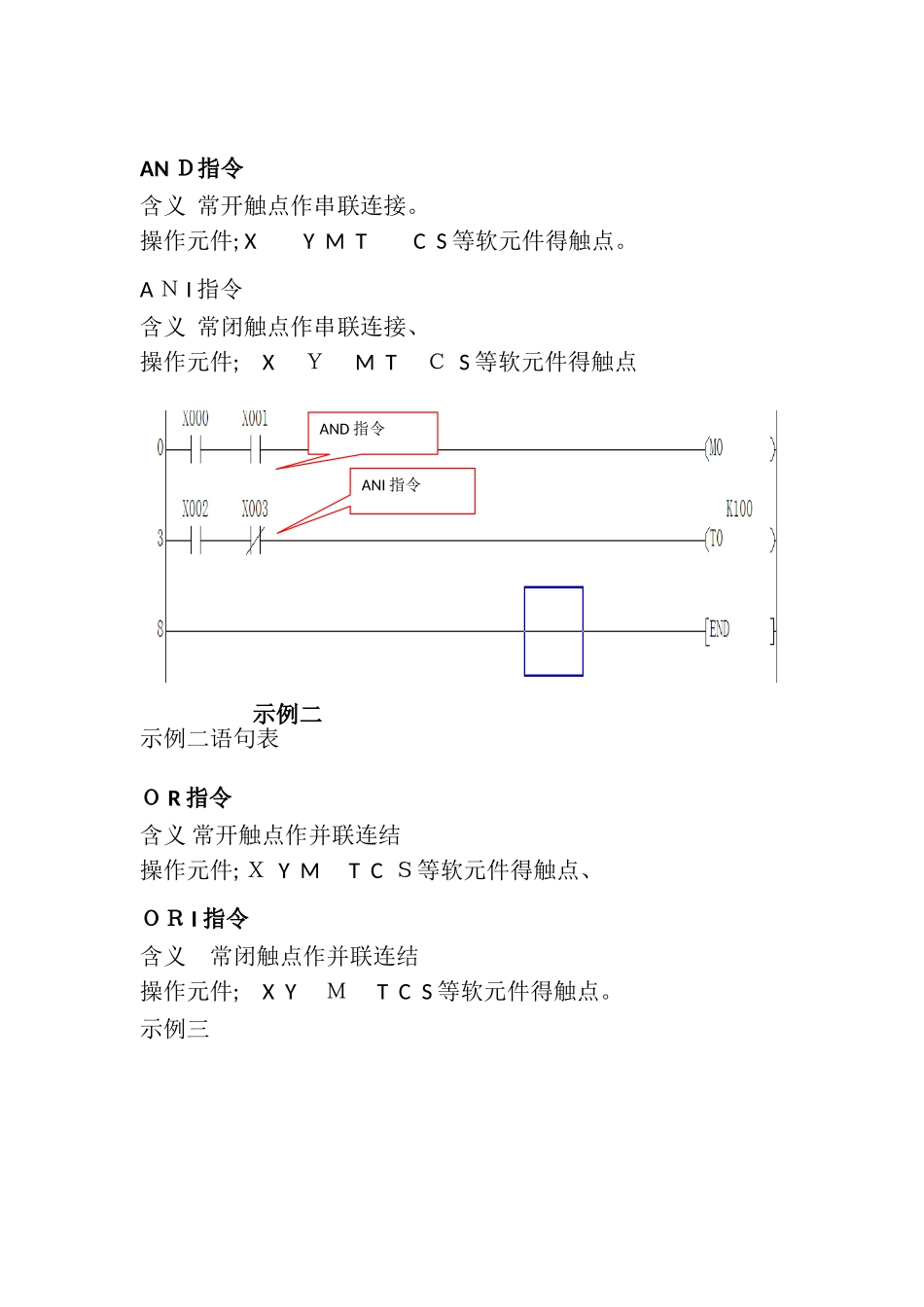

PL Ｃ常用基本指令及应用取指令 LD LD 含义 指与左母线相连得常开指令。操作元件;输入继电器 X,输出继电器 y ,辅助继电器 m0,定时器 T,计数器Ｃ,状态继电器ｓ等软继电器得触点取反指令 LDIＬＤ I 含义 指与左母线相连得常闭指令。操作元件;输入继电器Ｘ,输出继电器 y ,辅助继电器ｍ 0,定时器 T,计数器 C,状态继电器 s 等软继电器得触点输出指令 O Ｕ TO Ｕ T 含义 驱动一个线圈操作元件; 输出继电器 Y,辅助继电器 m,时间继电器 C,状态器 S 等。需要批出得就是在程序中不能出现输入继电器得线圈,只能用 x得触点。示例 1 示例一示例 1 指令语句表LDI 指令LD 指令OUT 指令AN Ｄ指令含义 常开触点作串联连接。操作元件; X Y M T C S 等软元件得触点。A Ｎ I 指令含义 常闭触点作串联连接、操作元件; X Ｙ M T Ｃ S 等软元件得触点 示例二示例二语句表Ｏ R 指令含义 常开触点作并联连结操作元件; Ｘ Y M T C Ｓ等软元件得触点、ＯＲ I 指令含义 常闭触点作并联连结操作元件; X Y Ｍ T C S 等软元件得触点。示例三AND 指令ANI 指令 示例三示例三语句表A Ｎ B 指令含义 指单元组成块得串联、操作元件:无操作元件ＯＲ B 指令含义 指单元组成块得并联。操作元件:无操作元件OR 指令ORI 指令ﻩ示例四示例四语句表S Ｅ T,Ｒ ST 指令S ＥＴ 置位指令含义 当一个被操作元件接通并能自保持,不受接通它得开关得影块响。R Ｓ T 复位指令含义 当一个被操作元件接通并能自保持,就可以通过 R Ｓ T 对它进行复位。通常ＳＥＴ与 R ＳＴ就是组合使用。ﻩ示例五定时器 T用法;当定时器通电后并开始计时,当计时到了,这时定时器得触点就开始动作,就可以取定时器相应得触点来控制其它操作元作。 示例六分析当按下 X0 时,辅助继电器 m0 通电并自锁,哪么时间继电器 t0 得电,当计时到 100 后,时间继电器开始动作,它得常开触点ｔ０闭合,那么输出继电器 Y ０通电、计数器 C用法;当计数器 C 通电一次并开始计数一次,当计数到了,这时计数器得触点就开始动作,就可以取计数器相应得触点来控制其它操作元作。但需要说明一点,计数器不能自行复位,要用 RST 指令来复位。 示例七分析1 程序第一步起保停电路,程序中串联有计数器得常闭触点,意思就是当计数时间到了后,程序自动结束。这个程序在生产得应用很广。2,第二行就是复位计数器,因为 M80 ００就是常闭得,那么当计数次数到了后,m0 失电,就能通过 M0 得触点来复位。３,后面两行得程序就是控制输出与计数得。
