PLC实验三霓虹灯控制实验报告

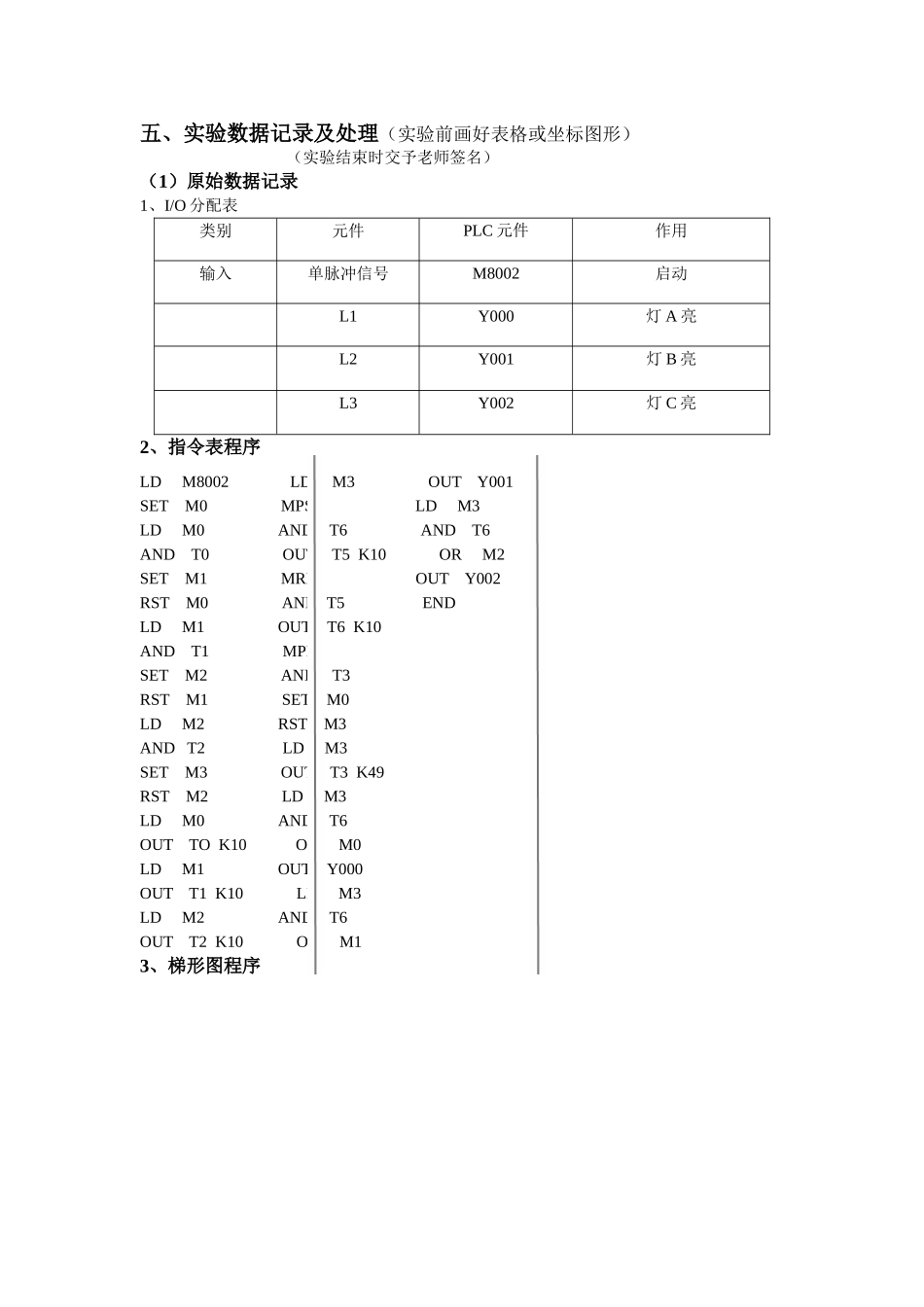

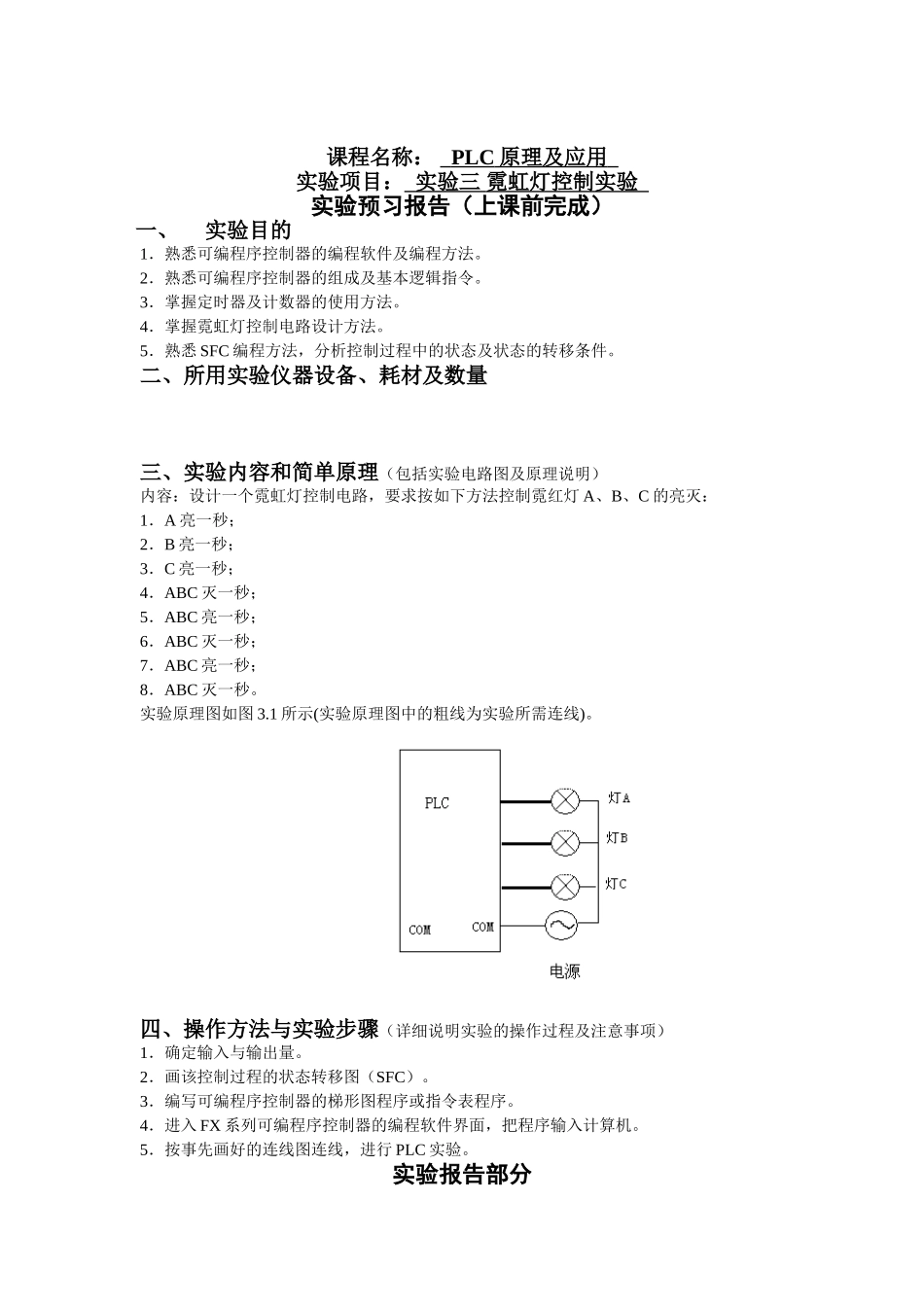

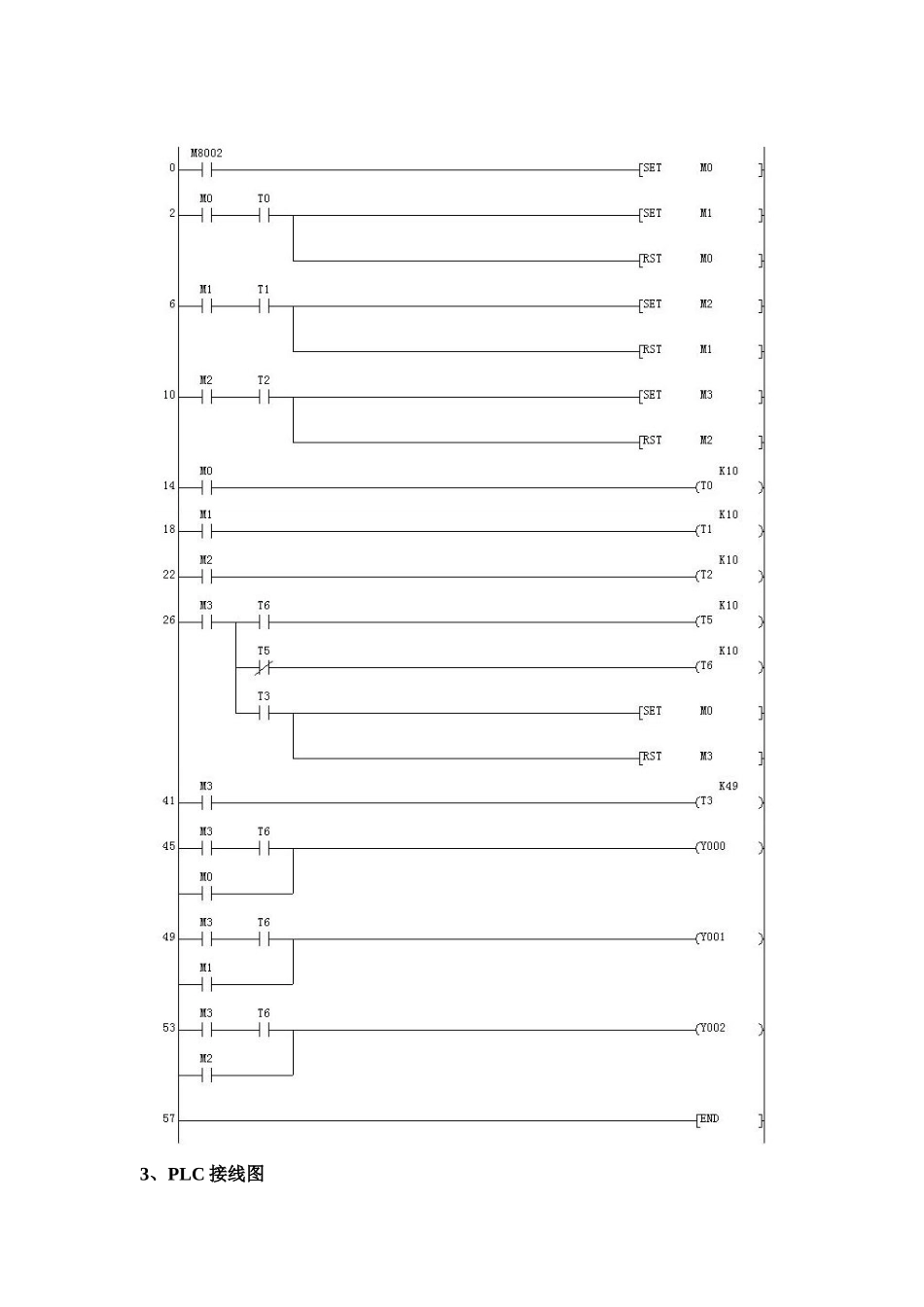

课程名称： PLC 原理及应用 实验项目： 实验三 霓虹灯控制实验 实验预习报告（上课前完成）一、实验目的1．熟悉可编程序控制器的编程软件及编程方法。2．熟悉可编程序控制器的组成及基本逻辑指令。3．掌握定时器及计数器的使用方法。4．掌握霓虹灯控制电路设计方法。5．熟悉 SFC 编程方法，分析控制过程中的状态及状态的转移条件。二、所用实验仪器设备、耗材及数量三、实验内容和简单原理（包括实验电路图及原理说明）内容：设计一个霓虹灯控制电路，要求按如下方法控制霓红灯 A、B、C 的亮灭：1．A 亮一秒；2．B 亮一秒；3．C 亮一秒；4．ABC 灭一秒；5．ABC 亮一秒；6．ABC 灭一秒；7．ABC 亮一秒；8．ABC 灭一秒。实验原理图如图 3.1 所示(实验原理图中的粗线为实验所需连线)。四、操作方法与实验步骤（详细说明实验的操作过程及注意事项）1．确定输入与输出量。2．画该控制过程的状态转移图（SFC）。3．编写可编程序控制器的梯形图程序或指令表程序。4．进入 FX 系列可编程序控制器的编程软件界面，把程序输入计算机。5．按事先画好的连线图连线，进行 PLC 实验。实验报告部分五、实验数据记录及处理（实验前画好表格或坐标图形） （实验结束时交予老师签名）（1）原始数据记录1、I/O 分配表类别元件PLC 元件作用输入单脉冲信号M8002启动L1Y000灯 A 亮L2Y001灯 B 亮L3Y002灯 C 亮2、指令表程序LD M8002 LD M3 OUT Y001SET M0 MPS LD M3LD M0 AND T6 AND T6AND T0 OUT T5 K10 OR M2SET M1 MRD OUT Y002RST M0 ANI T5 ENDLD M1 OUT T6 K10AND T1 MPPSET M2 AND T3RST M1 SET M0LD M2 RST M3AND T2 LD M3SET M3 OUT T3 K49RST M2 LD M3LD M0 AND T6OUT TO K10 OR M0LD M1 OUT Y000OUT T1 K10 LD M3LD M2 AND T6OUT T2 K10 OR M13、梯形图程序3、PLC 接线图（2）数据处理与分析 老师签名： 六、回答思考题1．添加一个启动和停止按钮，程序该如何改动？将原梯形图程序第一行改为下图：X0 为启动按钮，X1 为停止按钮2．试述使用定时器进行程序控制的方法？用定时器组成闪耀电路；用多个定时器组合实现较长时间的延时；用定时器和计算器组合实现长延时功能电路。3．写出下面梯形图的指令表程序，并分析工作原理；画出 X0、Y0、Y1、Y2 的时序图。其中 X1 为触点开关。图 3.2 顺序控制梯形图指令表程序： 时序图LD X000OR ...
