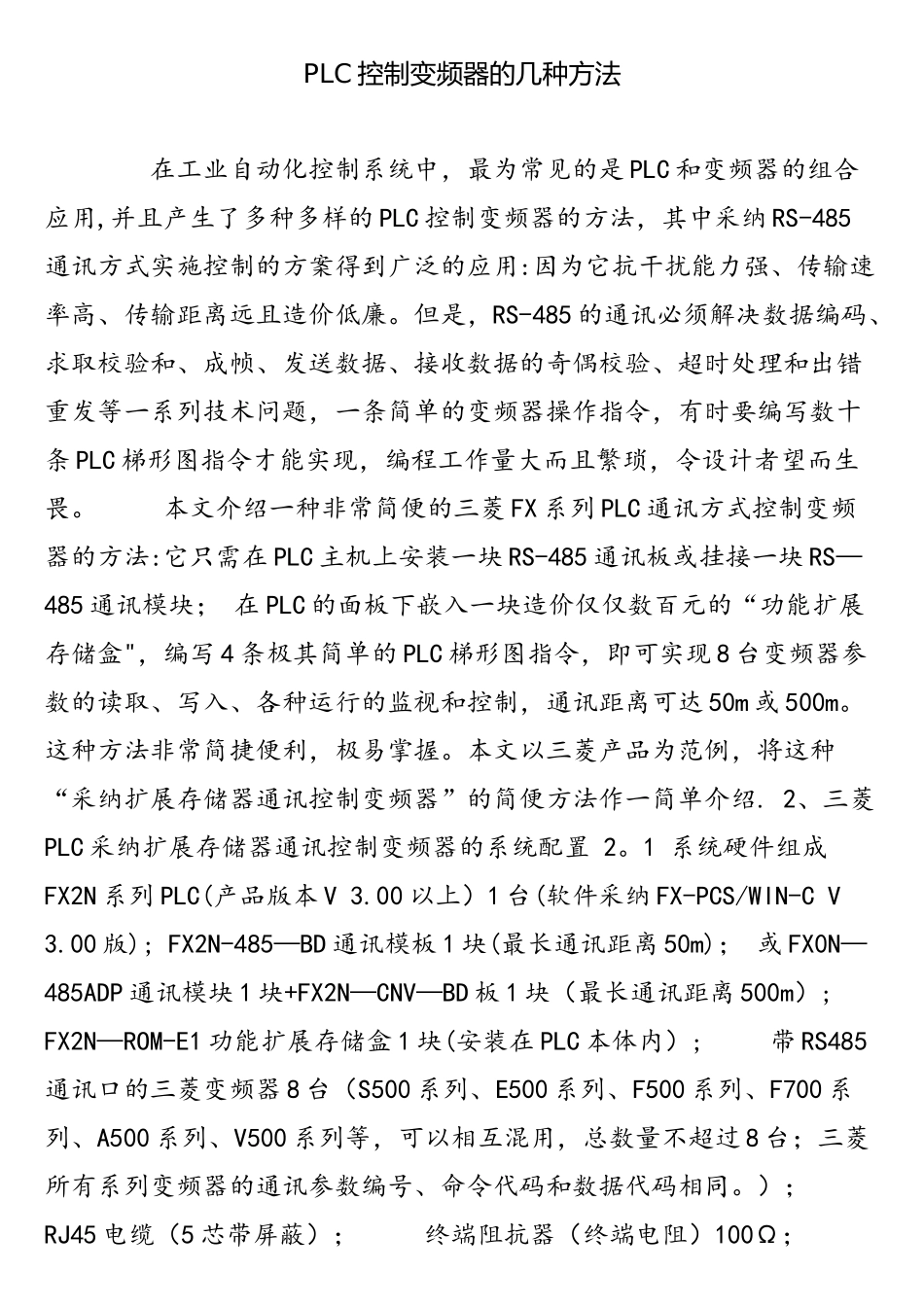

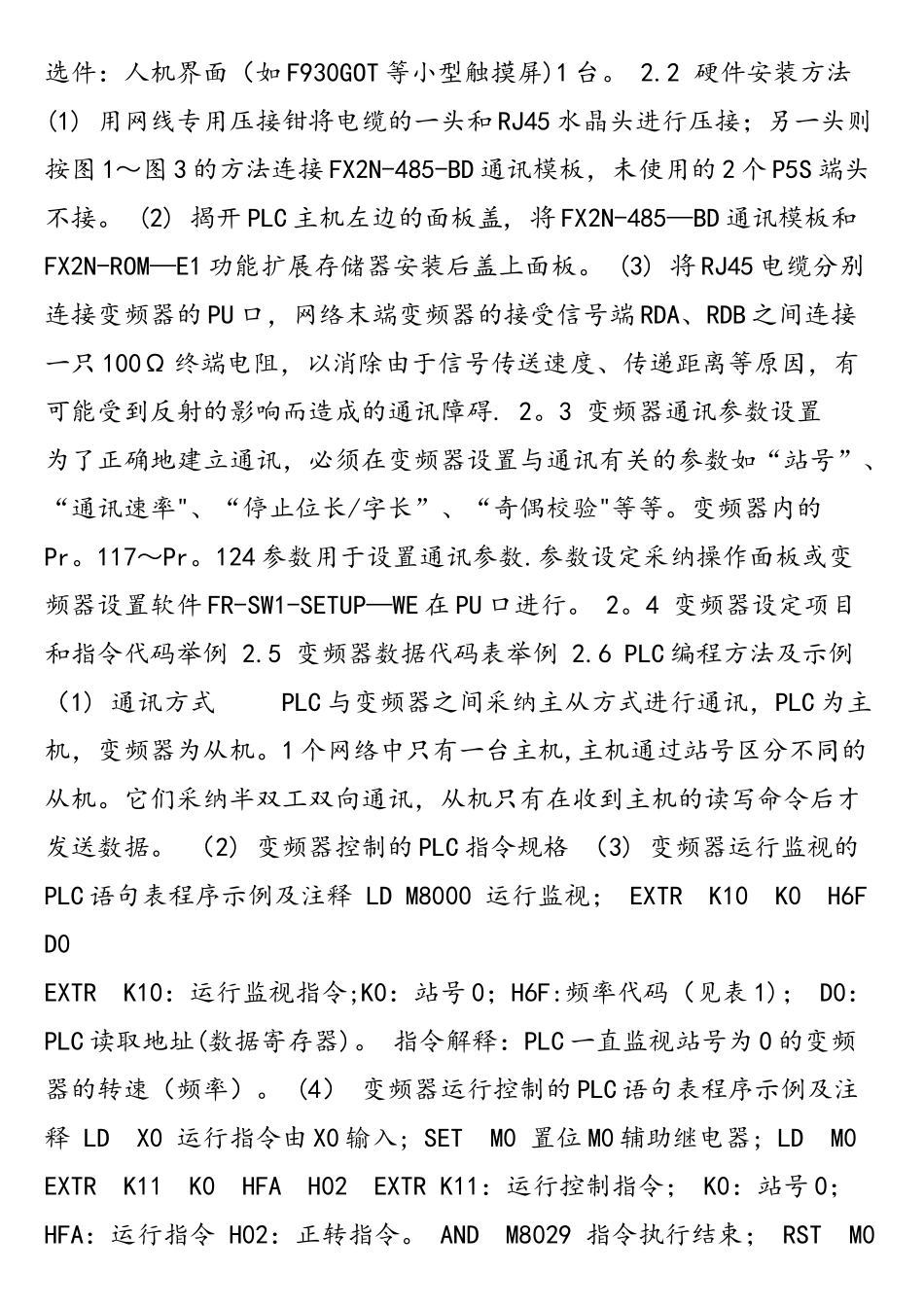

PLC 控制变频器的几种方法 在工业自动化控制系统中，最为常见的是 PLC 和变频器的组合应用,并且产生了多种多样的 PLC 控制变频器的方法，其中采纳 RS-485通讯方式实施控制的方案得到广泛的应用:因为它抗干扰能力强、传输速率高、传输距离远且造价低廉。但是，RS-485 的通讯必须解决数据编码、求取校验和、成帧、发送数据、接收数据的奇偶校验、超时处理和出错重发等一系列技术问题，一条简单的变频器操作指令，有时要编写数十条 PLC 梯形图指令才能实现，编程工作量大而且繁琐，令设计者望而生畏。 本文介绍一种非常简便的三菱 FX 系列 PLC 通讯方式控制变频器的方法:它只需在 PLC 主机上安装一块 RS-485 通讯板或挂接一块 RS—485 通讯模块； 在 PLC 的面板下嵌入一块造价仅仅数百元的“功能扩展存储盒"，编写 4 条极其简单的 PLC 梯形图指令，即可实现 8 台变频器参数的读取、写入、各种运行的监视和控制，通讯距离可达 50m 或 500m。这种方法非常简捷便利，极易掌握。本文以三菱产品为范例，将这种“采纳扩展存储器通讯控制变频器”的简便方法作一简单介绍. 2、三菱PLC 采纳扩展存储器通讯控制变频器的系统配置 2。1 系统硬件组成 FX2N 系列 PLC(产品版本 V 3.00 以上）1 台(软件采纳 FX-PCS/WIN-C V 3.00 版); FX2N-485—BD 通讯模板 1 块(最长通讯距离 50m)； 或 FX0N—485ADP 通讯模块 1 块+FX2N—CNV—BD 板 1 块（最长通讯距离 500m）; FX2N—ROM-E1 功能扩展存储盒 1 块(安装在 PLC 本体内）; 带 RS485通讯口的三菱变频器 8 台（S500 系列、E500 系列、F500 系列、F700 系列、A500 系列、V500 系列等，可以相互混用，总数量不超过 8 台；三菱所有系列变频器的通讯参数编号、命令代码和数据代码相同。）； RJ45 电缆（5 芯带屏蔽）； 终端阻抗器（终端电阻）100Ω； 选件：人机界面（如 F930GOT 等小型触摸屏)1 台。 2.2 硬件安装方法 (1) 用网线专用压接钳将电缆的一头和 RJ45 水晶头进行压接；另一头则按图 1～图 3 的方法连接 FX2N-485-BD 通讯模板，未使用的 2 个 P5S 端头不接。 (2) 揭开 PLC 主机左边的面板盖, 将 FX2N-485—BD 通讯模板和FX2N-ROM—E1 功能扩展存储器安装后盖上面板。 (3) 将 RJ45 电缆分别连接变频器的 PU 口，网络末端变频器的接受信号端 RDA、RDB 之间连接一只 100Ω 终端电阻，以...
