PLC控制柜施工方案

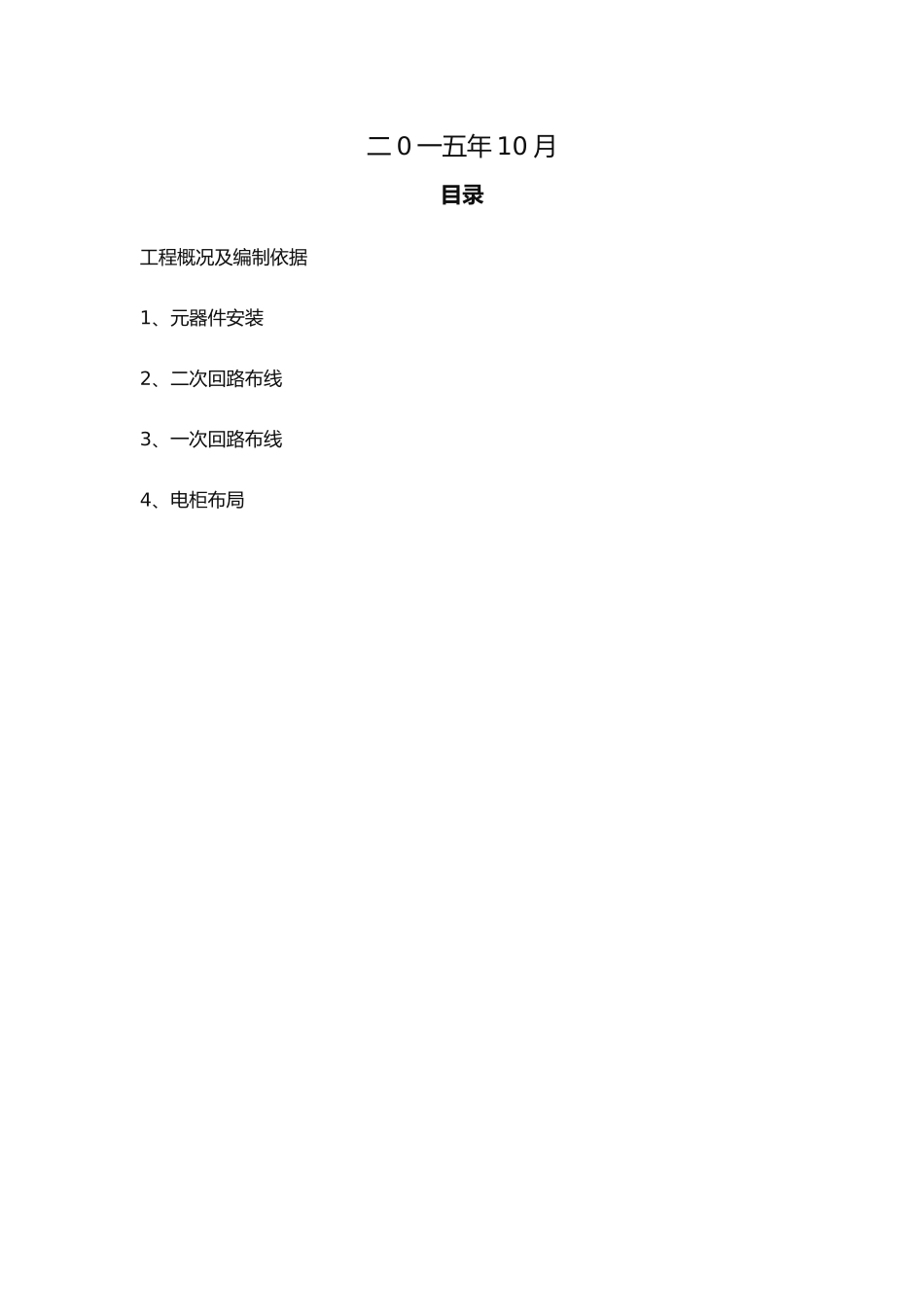

温州市综合材料生态处置中心焚烧、固化及附属设施设备安装及调试项目PLC 控制柜施工方案 编制： 审核：批准：上海灿州环境工程有限公司、中易建设有限公司（联合体）二 0 一五年 10 月目录工程概况及编制依据1、元器件安装2、二次回路布线3、一次回路布线4、电柜布局工程概况及编制依据本工程是温州市综合材料生态处置中心工程中的 PLC 控制柜的安装与布局，主要包括元器件安装、二次回路布线、一次回路布线、电柜布局和四台计算机安装。编制依据如下： 1）施工图纸2）招投标书有关文件3）建筑电气工程施工质量验收法律规范（GB 50303-2025）4）电气装置安装工程电缆线路施工及验收法律规范（GBJ49-90）5）电气装置安装工程母线装置施工及验收法律规范（GBJ131-90）6）电气装置安装工程接地装置施工及验收法律规范（GB5968-92）7）电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范（ GB 50257-96）8）电气装置安装工程电气设备交接试验标准（GB 50150-91）9）设备安装说明书配电柜的安装接线1 元器件安装1)所有元器件应按制造厂规定的安装条件进行安装。2)组装前首先看明图纸及技术要求。3)检查产品型号、元器件型号、规格、数量等与图纸是否相符。4)检查元器件有无损坏。5)必须按图安装 (假如有图）。6)元器件组装顺序应从板前视，由左至右，由上至下。7)同一型号产品应保证组装一致性。8)面板、门板上的元件中心线的高度应符合规定。元件名称 安装高度（m）：指示仪表、指示灯 0.6-2.0；电能计量仪表 0.6-1.8；控制开关、按钮 0.6-2.0；紧急操作件 0.8-1.6 。9)组装产品应符合以下条件：操作方便元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。维修容易能够较方便地更换元器件及维修连线。 各种电气元件和装置的电气间隙、爬电距离应符合 4.4 条的规定。保证一、二次线的安装距离。10) 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。11) 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。12) 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。13) 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为 75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法。14) 所...
