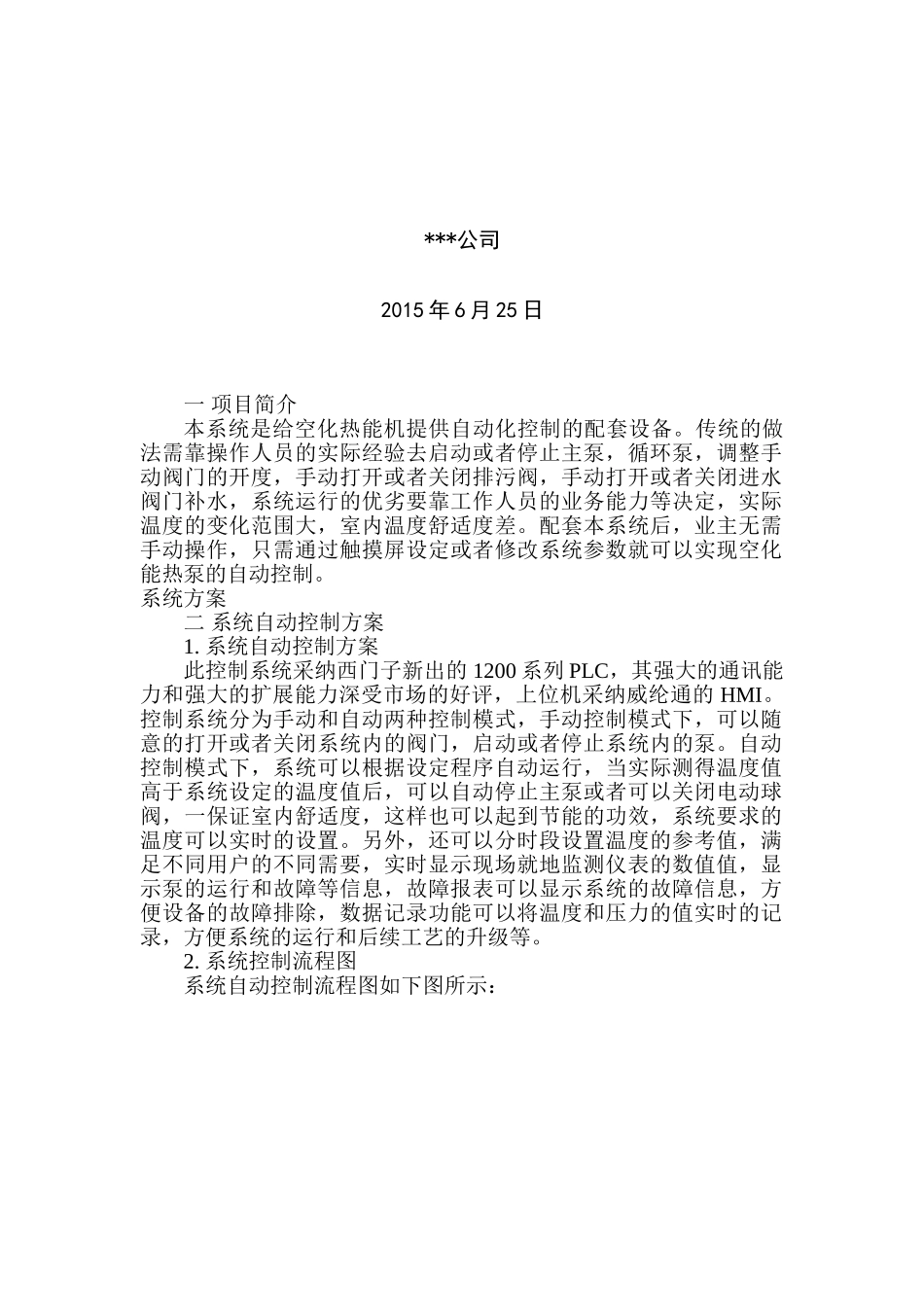

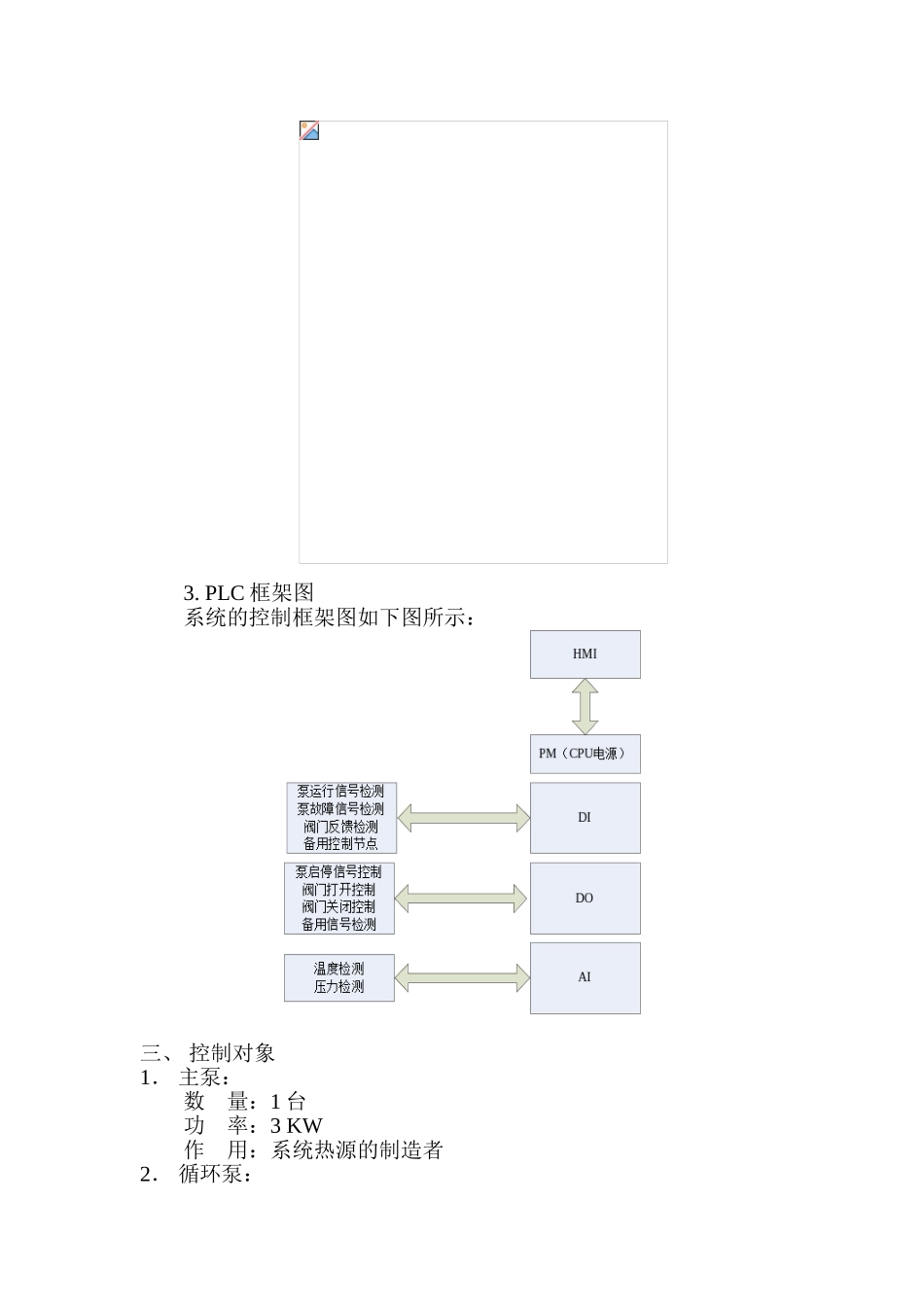

***公司***PLC 自动控制系统设计方案***公司2015 年 6 月 25 日一 项目简介本系统是给空化热能机提供自动化控制的配套设备。传统的做法需靠操作人员的实际经验去启动或者停止主泵，循环泵，调整手动阀门的开度，手动打开或者关闭排污阀，手动打开或者关闭进水阀门补水，系统运行的优劣要靠工作人员的业务能力等决定，实际温度的变化范围大，室内温度舒适度差。配套本系统后，业主无需手动操作，只需通过触摸屏设定或者修改系统参数就可以实现空化能热泵的自动控制。系统方案二 系统自动控制方案1. 系统自动控制方案此控制系统采纳西门子新出的 1200 系列 PLC，其强大的通讯能力和强大的扩展能力深受市场的好评，上位机采纳威纶通的 HMI。控制系统分为手动和自动两种控制模式，手动控制模式下，可以随意的打开或者关闭系统内的阀门，启动或者停止系统内的泵。自动控制模式下，系统可以根据设定程序自动运行，当实际测得温度值高于系统设定的温度值后，可以自动停止主泵或者可以关闭电动球阀，一保证室内舒适度，这样也可以起到节能的功效，系统要求的温度可以实时的设置。另外，还可以分时段设置温度的参考值，满足不同用户的不同需要，实时显示现场就地监测仪表的数值值，显示泵的运行和故障等信息，故障报表可以显示系统的故障信息，方便设备的故障排除，数据记录功能可以将温度和压力的值实时的记录，方便系统的运行和后续工艺的升级等。2. 系统控制流程图系统自动控制流程图如下图所示：3. PLC 框架图系统的控制框架图如下图所示：三、 控制对象1． 主泵：数 量：1 台 功 率：3 KW作 用：系统热源的制造者2． 循环泵：数 量：1 台 功 率：0.5 KW 作 用：主要作用是保证水在系统内正常的循环3． 压力检测：数 量：1 只技术参数：二线制,4-20ma作 用：检测系统的压力4． 温度检测：数 量：1 只技术参数：二线制,4-20ma，带就地显示作 用：检测系统内循环水的温度安装位置：安装在系统的水出处或者安装在系统回水管路中5． 电动球阀：数 量：2 只技术参数：带回讯器（开到位和关到位信号反馈）作 用：检测系统的压力安装位置：自动温集水器处6． 排污阀：数 量：1 只（不参加控制）器7．进水阀：数 量：1 只（不参加控制）8.电动分水器数 量：1 只（不参加控制） 技术参数：4 路，阀门由电动执行机构，可以由 PLC 控制三 控制系统配置说明１.系统控制 I/O 点统计根据实际的控制设备计算...
