PLC控制系统的结构与设计

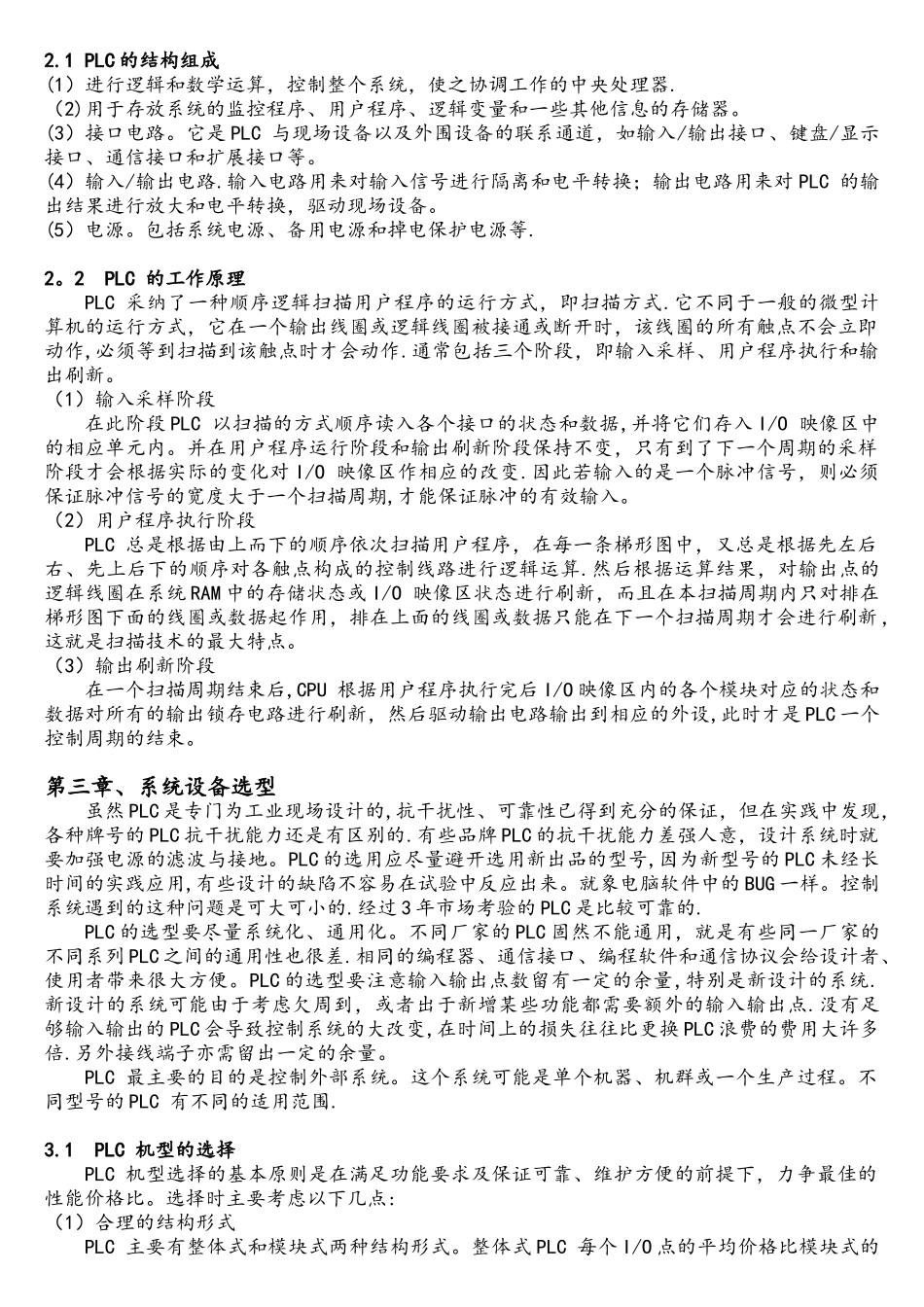

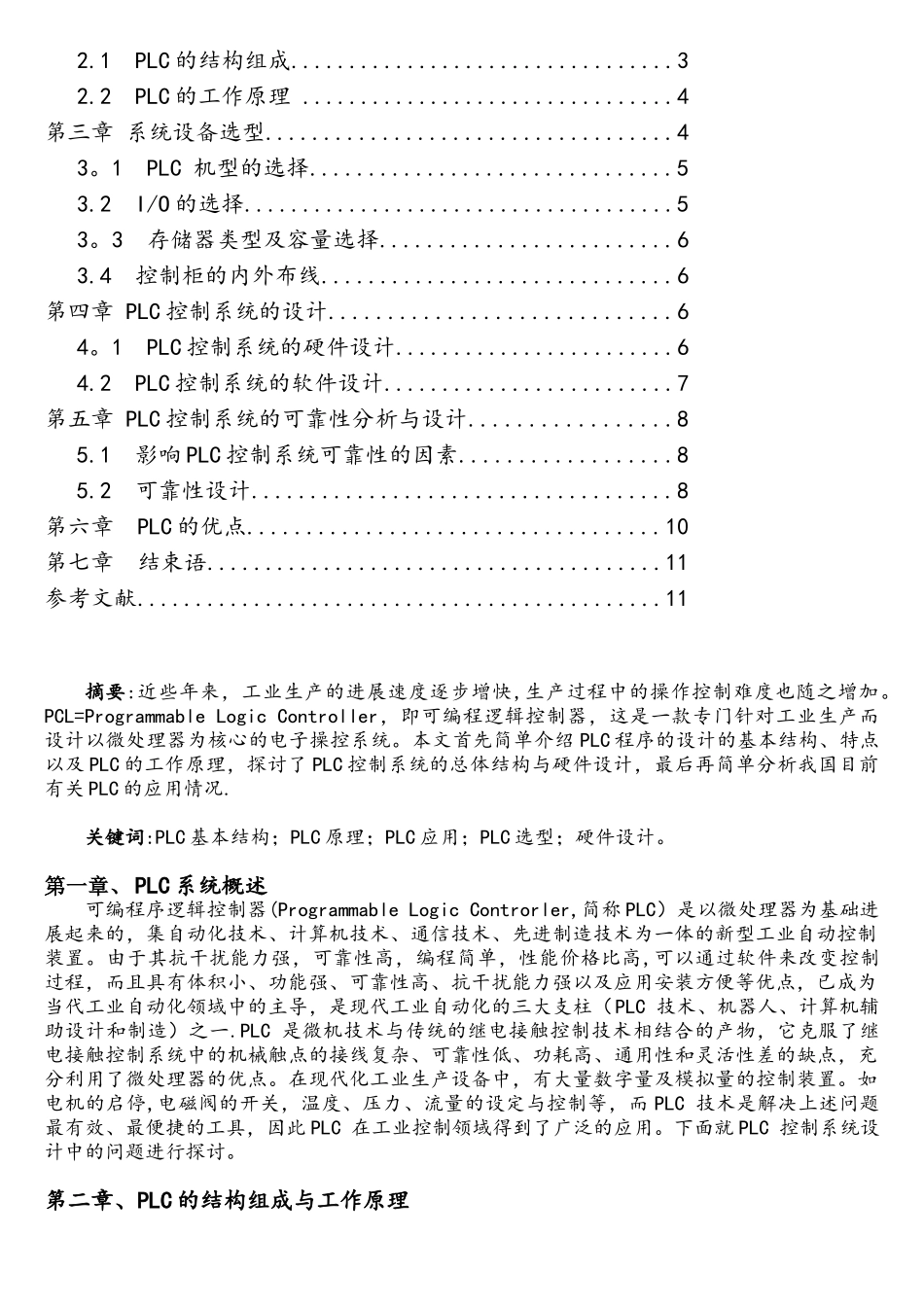

中南大学本科生学术研修论文题 目 PLC 控制系统的结构与设计学生姓名 指导老师学 院专业班级学 号完成时间2025 年 2 月 16 日 目 录摘 要................................................3第一章 PLC 系统概述...................................3第二章 PLC 的结构组成与工作原理.......................32.1 PLC 的结构组成.................................32.2 PLC 的工作原理 ................................4第三章 系统设备选型...................................43。1 PLC 机型的选择...............................53.2 I/O 的选择.....................................53。3 存储器类型及容量选择.........................63.4 控制柜的内外布线..............................6第四章 PLC 控制系统的设计.............................64。1 PLC 控制系统的硬件设计........................64.2 PLC 控制系统的软件设计.........................7第五章 PLC 控制系统的可靠性分析与设计.................85.1 影响 PLC 控制系统可靠性的因素..................85.2 可靠性设计....................................8第六章 PLC 的优点...................................10第七章 结束语.......................................11参考文献.............................................11摘要:近些年来，工业生产的进展速度逐步增快,生产过程中的操作控制难度也随之增加。PCL=Programmable Logic Controller，即可编程逻辑控制器，这是一款专门针对工业生产而设计以微处理器为核心的电子操控系统。本文首先简单介绍 PLC 程序的设计的基本结构、特点以及 PLC 的工作原理，探讨了 PLC 控制系统的总体结构与硬件设计，最后再简单分析我国目前有关 PLC 的应用情况.关键词:PLC 基本结构；PLC 原理；PLC 应用；PLC 选型；硬件设计。第一章、 PLC 系统概述可编程序逻辑控制器(Programmable Logic Controrler,简称 PLC）是以微处理器为基础进展起来的，集自动化技术、计算机技术、通信技术、先进制造技术为一体的新型工业自动控制装置。由于其抗干扰能力强，可靠性高，编程简单，性能价格比高,可以通过软件来改变控制过程，而且具有体积小、功能强、可靠性高、抗干扰能力强以及应用安装方便等优点，已成为当代工业自动化领域中的主导，是现代工业自动化的三大...
