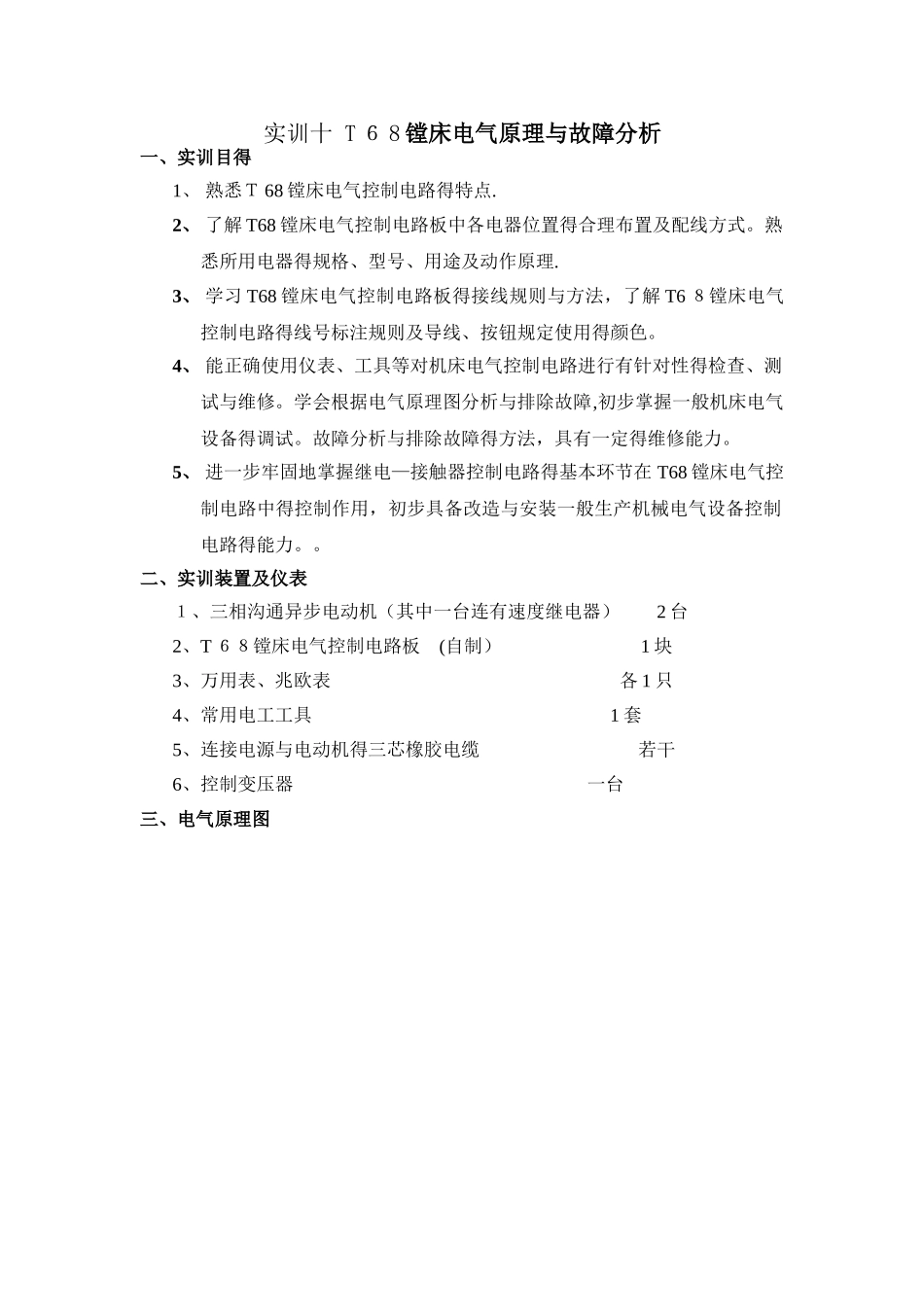

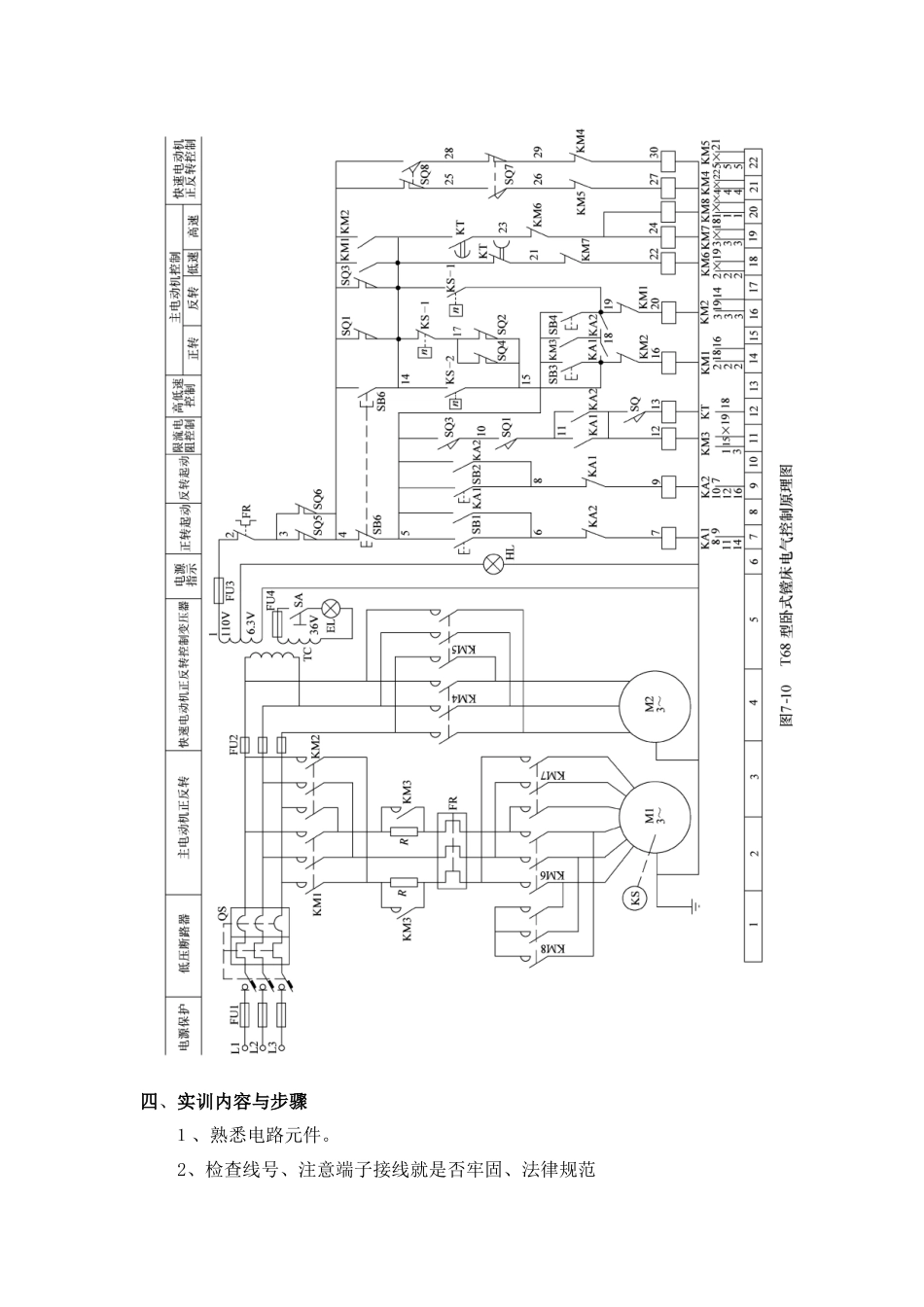

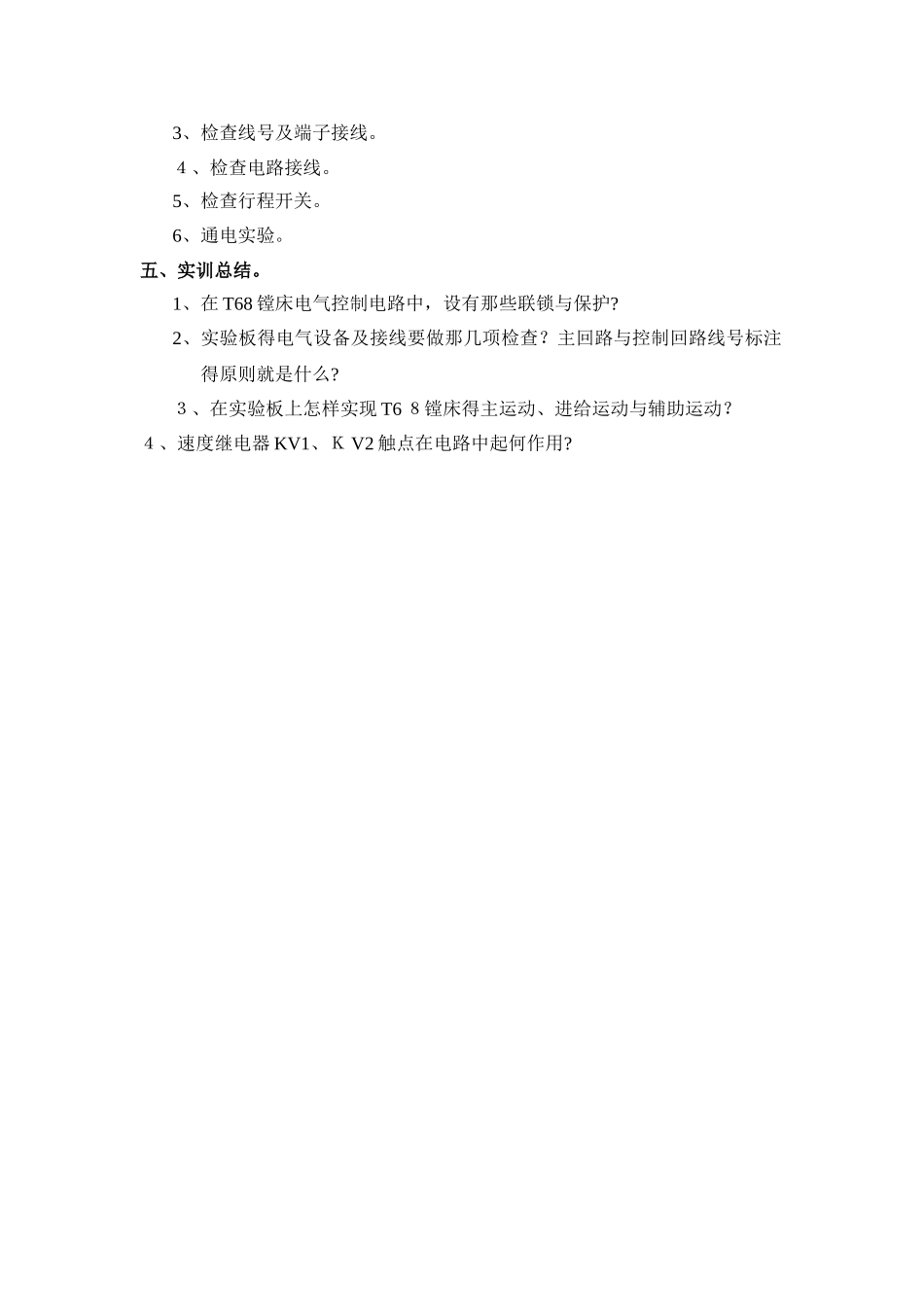

实训十 T ６ 8 镗床电气原理与故障分析 一、实训目得1、 熟悉Ｔ 68 镗床电气控制电路得特点.2、 了解 T68 镗床电气控制电路板中各电器位置得合理布置及配线方式。熟悉所用电器得规格、型号、用途及动作原理.3、 学习 T68 镗床电气控制电路板得接线规则与方法，了解 T6 ８镗床电气控制电路得线号标注规则及导线、按钮规定使用得颜色。4、 能正确使用仪表、工具等对机床电气控制电路进行有针对性得检查、测试与维修。学会根据电气原理图分析与排除故障,初步掌握一般机床电气设备得调试。故障分析与排除故障得方法，具有一定得维修能力。5、 进一步牢固地掌握继电—接触器控制电路得基本环节在 T68 镗床电气控制电路中得控制作用，初步具备改造与安装一般生产机械电气设备控制电路得能力。。二、实训装置及仪表１、三相沟通异步电动机（其中一台连有速度继电器） 2 台2、T ６８镗床电气控制电路板 (自制） 1 块3、万用表、兆欧表 各 1 只4、常用电工工具 1 套5、连接电源与电动机得三芯橡胶电缆 若干 6、控制变压器 一台三、电气原理图四、实训内容与步骤１、熟悉电路元件。 2、检查线号、注意端子接线就是否牢固、法律规范3、检查线号及端子接线。４、检查电路接线。5、检查行程开关。6、通电实验。五、实训总结。1、在 T68 镗床电气控制电路中，设有那些联锁与保护?2、实验板得电气设备及接线要做那几项检查？主回路与控制回路线号标注得原则就是什么? ３、在实验板上怎样实现 T6 ８镗床得主运动、进给运动与辅助运动？ ４、速度继电器 KV1、Ｋ V2 触点在电路中起何作用?
