tbt异型轨技术条件

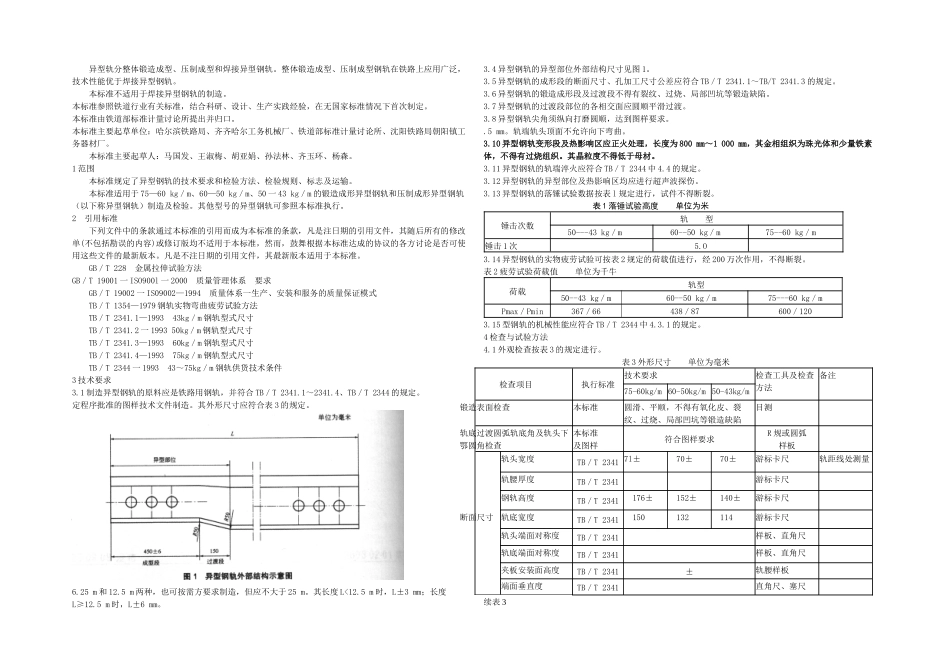

异型轨分整体锻造成型、压制成型和焊接异型钢轨。整体锻造成型、压制成型钢轨在铁路上应用广泛，技术性能优于焊接异型钢轨。本标准不适用于焊接异型钢轨的制造。本标准参照铁道行业有关标准，结合科研、设计、生产实践经验，在无国家标准情况下首次制定。 本标准由铁道部标准计量讨论所提出并归口。本标准主要起草单位：哈尔滨铁路局、齐齐哈尔工务机械厂、铁道部标准计量讨论所、沈阳铁路局朝阳镇工务器材厂。 本标准主要起草人：马国发、王淑梅、胡亚娟、孙法林、齐玉环、杨森。1 范围 本标准规定了异型钢轨的技术要求和检验方法、检验规则、标志及运输。 本标准适用于 75—60 kg／m、60—50 kg／m、50 一 43 kg／m 的锻造成形异型钢轨和压制成形异型钢轨（以下称异型钢轨）制造及检验。其他型号的异型钢轨可参照本标准执行。 2 引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓舞根据本标准达成的协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T 228 金属拉伸试验方法 GB／T 19001 一 ISO900l 一 2000 质量管理体系 要求 GB／T 19002 一 IS09002—1994 质量体系一生产、安装和服务的质量保证模式 TB／T 1354—1979 钢轨实物弯曲疲劳试验方法 TB／T 2341.1—1993 43kg／m 钢轨型式尺寸 TB／T 2341.2 一 1993 50kg／m 钢轨型式尺寸 TB／T 2341.3—1993 60kg／m 钢轨型式尺寸 TB／T 2341.4—1993 75kg／m 钢轨型式尺寸 TB／T 2344 一 1993 43～75kg／m 钢轨供货技术条件3 技术要求3.1 制造异型钢轨的原料应是铁路用钢轨，并符合 TB／T 2341.1～2341.4、TB／T 2344 的规定。定程序批准的图样技术文件制造。其外形尺寸应符合表 3 的规定。 6.25 m 和 12.5 m 两种，也可按需方要求制造，但应不大于 25 m。其长度 L<12.5 m 时，L±3 mm；长度L≥12.5 m 时，L±6 mm。3.4 异型钢轨的异型部位外部结构尺寸见图 1。3.5 异型钢轨的成形段的断面尺寸、孔加工尺寸公差应符合 TB／T 2341.1～TB/T 2341.3 的规定。3.6 异型钢轨的锻造成形段及过渡段不得有裂纹、过烧、局部凹坑等锻造缺陷。3.7 异型钢轨的过渡段部位的各相交面应圆顺平滑过渡。3.8 异型钢轨尖角须纵向打磨圆顺，达到图样要求。....
