《微机原理与接口技术》习题解答8VIP专享

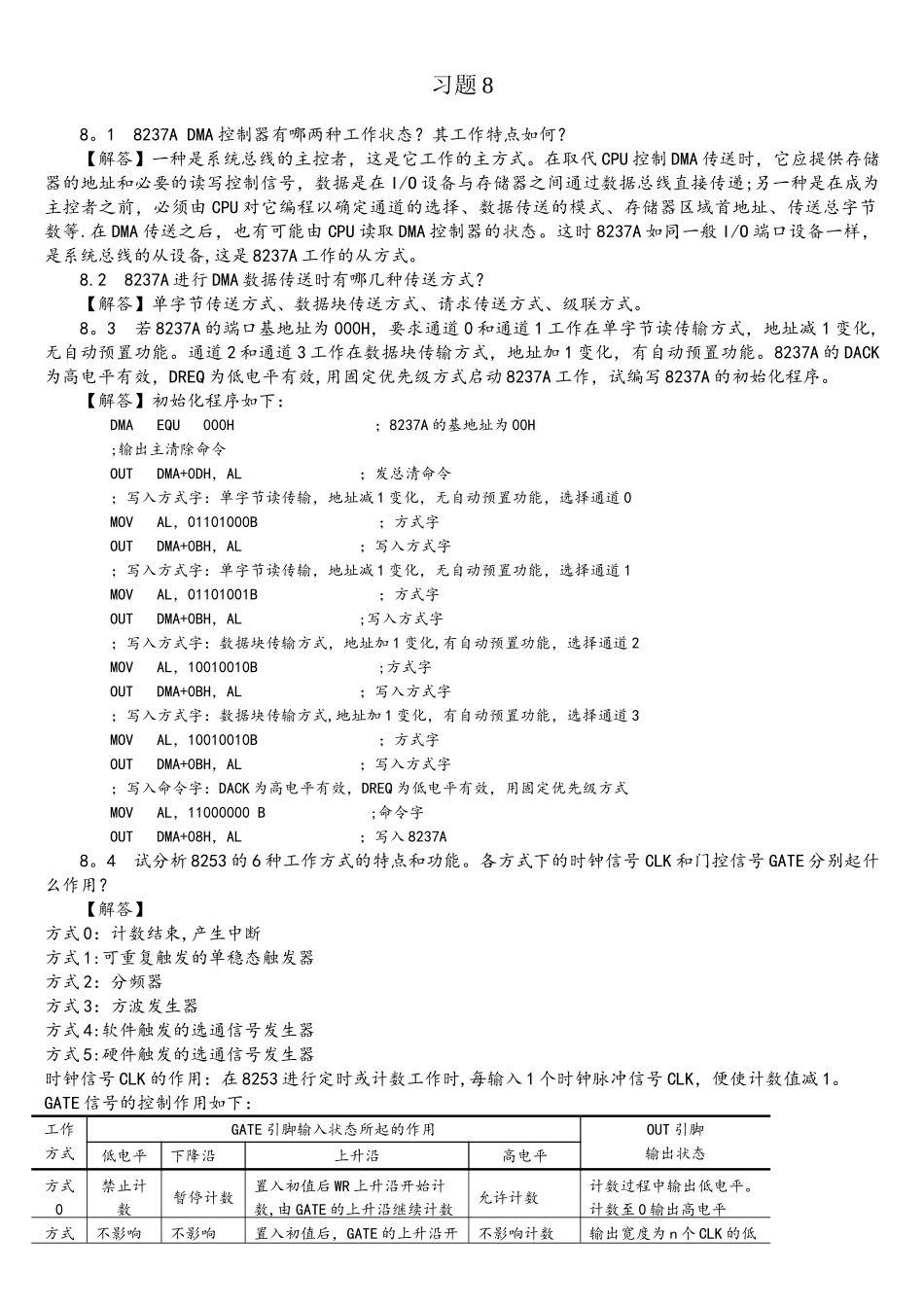

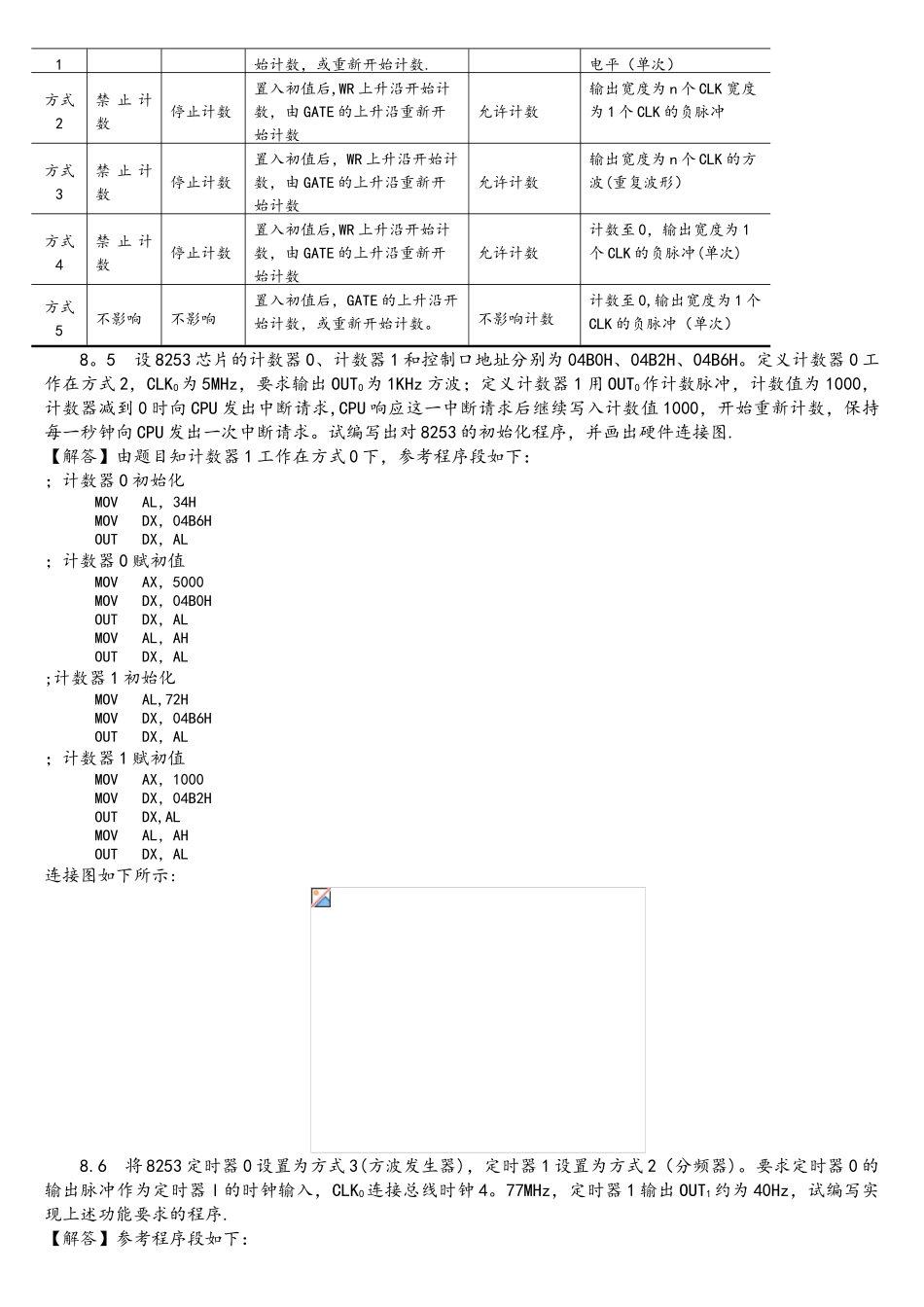

习题 88。1 8237A DMA 控制器有哪两种工作状态？其工作特点如何？【解答】一种是系统总线的主控者，这是它工作的主方式。在取代 CPU 控制 DMA 传送时，它应提供存储器的地址和必要的读写控制信号，数据是在 I/O 设备与存储器之间通过数据总线直接传递;另一种是在成为主控者之前，必须由 CPU 对它编程以确定通道的选择、数据传送的模式、存储器区域首地址、传送总字节数等.在 DMA 传送之后，也有可能由 CPU 读取 DMA 控制器的状态。这时 8237A 如同一般 I/O 端口设备一样，是系统总线的从设备,这是 8237A 工作的从方式。8.2 8237A 进行 DMA 数据传送时有哪几种传送方式？【解答】单字节传送方式、数据块传送方式、请求传送方式、级联方式。8。3 若 8237A 的端口基地址为 000H，要求通道 0 和通道 1 工作在单字节读传输方式，地址减 1 变化,无自动预置功能。通道 2 和通道 3 工作在数据块传输方式，地址加 1 变化，有自动预置功能。8237A 的 DACK为高电平有效，DREQ 为低电平有效,用固定优先级方式启动 8237A 工作，试编写 8237A 的初始化程序。【解答】初始化程序如下：DMA EQU 000H ；8237A 的基地址为 00H;输出主清除命令OUT DMA+0DH，AL ；发总清命令；写入方式字：单字节读传输，地址减 1 变化，无自动预置功能，选择通道 0MOV AL，01101000B ；方式字OUT DMA+0BH，AL ；写入方式字；写入方式字：单字节读传输，地址减 1 变化，无自动预置功能，选择通道 1MOV AL，01101001B ；方式字OUT DMA+0BH，AL ;写入方式字；写入方式字：数据块传输方式，地址加 1 变化,有自动预置功能，选择通道 2MOV AL，10010010B ;方式字OUT DMA+0BH，AL ；写入方式字；写入方式字：数据块传输方式,地址加 1 变化，有自动预置功能，选择通道 3MOV AL，10010010B ；方式字OUT DMA+0BH，AL ；写入方式字；写入命令字：DACK 为高电平有效，DREQ 为低电平有效，用固定优先级方式MOV AL，11000000 B ;命令字OUT DMA+08H，AL ；写入 8237A8。4 试分析 8253 的 6 种工作方式的特点和功能。各方式下的时钟信号 CLK 和门控信号 GATE 分别起什么作用？【解答】方式 0：计数结束,产生中断方式 1:可重复触发的单稳态触发器方式 2：分频器方式 3：方波发生器方式 4:软件触发的选通信号发生器方式 5:硬件触发的选通信号发生器时钟信号 CLK 的作用：在 8253 进行...
