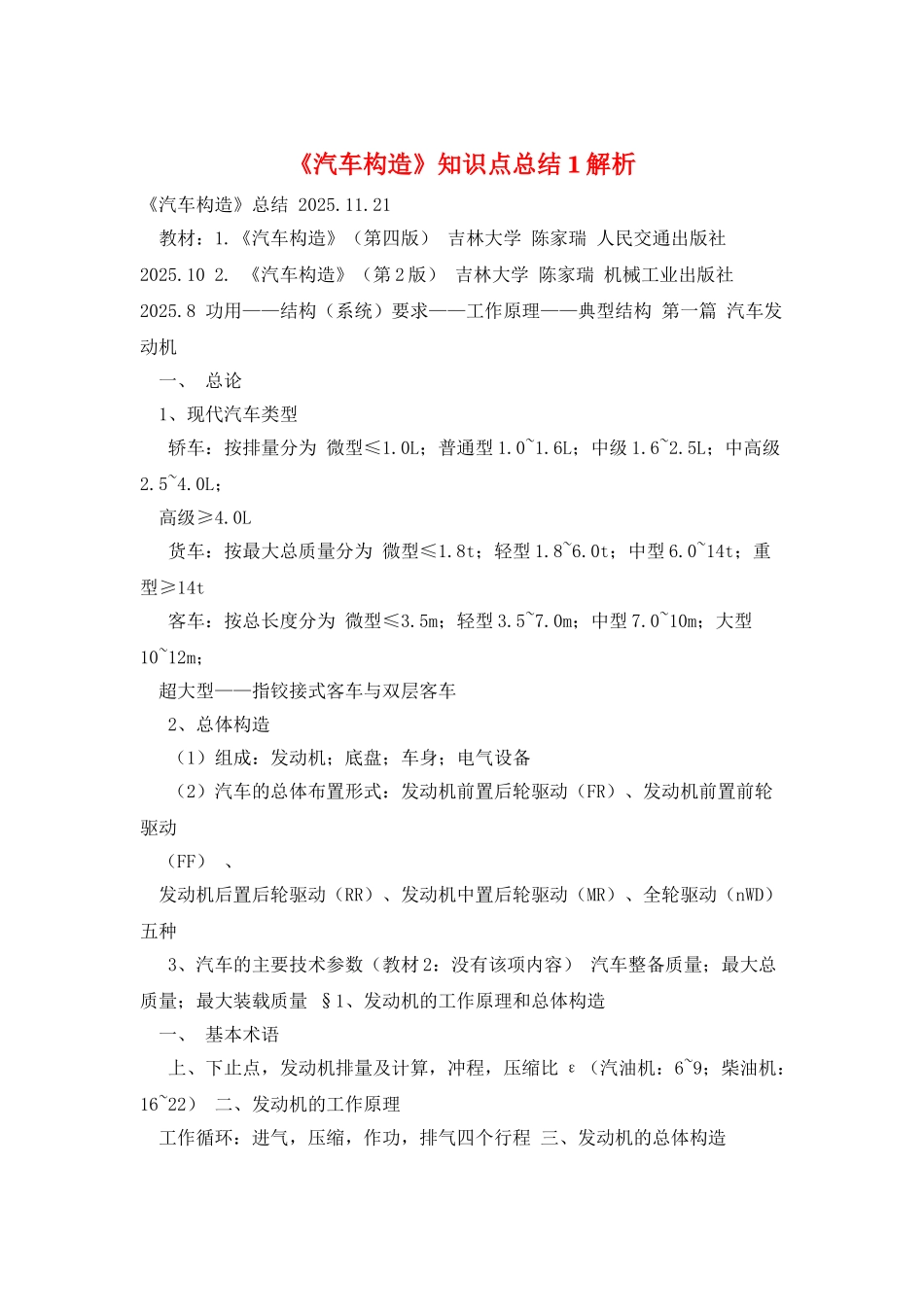

《汽车构造》知识点总结 1 解析《汽车构造》总结 2025.11.21 教材：1.《汽车构造》（第四版） 吉林大学 陈家瑞 人民交通出版社 2025.10 2. 《汽车构造》（第 2 版） 吉林大学 陈家瑞 机械工业出版社 2025.8 功用——结构（系统）要求——工作原理——典型结构 第一篇 汽车发动机 一、 总论 1、现代汽车类型 轿车：按排量分为 微型≤1.0L；普通型 1.0~1.6L；中级 1.6~2.5L；中高级2.5~4.0L； 高级≥4.0L 货车：按最大总质量分为 微型≤1.8t；轻型 1.8~6.0t；中型 6.0~14t；重型≥14t 客车：按总长度分为 微型≤3.5m；轻型 3.5~7.0m；中型 7.0~10m；大型10~12m； 超大型——指铰接式客车与双层客车 2、总体构造 （1）组成：发动机；底盘；车身；电气设备 （2）汽车的总体布置形式：发动机前置后轮驱动（FR）、发动机前置前轮驱动 （FF） 、 发动机后置后轮驱动（RR）、发动机中置后轮驱动（MR）、全轮驱动（nWD）五种 3、汽车的主要技术参数（教材 2：没有该项内容） 汽车整备质量；最大总质量；最大装载质量 §1、发动机的工作原理和总体构造 一、 基本术语 上、下止点，发动机排量及计算，冲程，压缩比 ε（汽油机：6~9；柴油机：16~22） 二、发动机的工作原理 工作循环：进气，压缩，作功，排气四个行程 三、发动机的总体构造 两大机构，五大系统（曲柄；凸轮配气机构，供油系，润滑系，冷却系，点火系， 起动系）及作用（汽油机与柴油机的不同点） §2、曲柄连杆机构 一、 组成 机体组，活塞连杆组，曲柄飞轮组 二、 机体组 1．气缸体结构型式：整体式—气缸体与曲轴箱铸成一体；分体式 2．气缸的排列形式：直列式；V 型式；对置式。 3．曲轴箱的型式：平分式；龙门式；隧道式。 4．气缸套结构型式：干式；湿式。 三、 活塞连杆组 1．活塞构造 ① 顶部：平顶；凹顶；凸顶。 ② 头部：三环短活塞（二气一油） 2．活塞环： ① 气环：开口形状（直切口；斜切口；阶梯形切口） ②油环： 1 3．活塞销：全浮式；半浮式 4．连杆 直列式：平切口连杆（汽油机）；斜切口连杆（柴油机） 四、 曲轴飞轮组 1—4 1．曲轴布置与多缸发动机的工作顺序 ①发火间隔角：720°/I=720°/4=180° ② 曲拐夹角（简图）=发火间隔角=180° ③ 发动机工作循环表：1—3—4—2；1—2—4—3 2—3 2. 曲轴止推轴承形式：有三种 翻边轴瓦、半圆环止推片、止推轴承环 2．飞轮 ...
