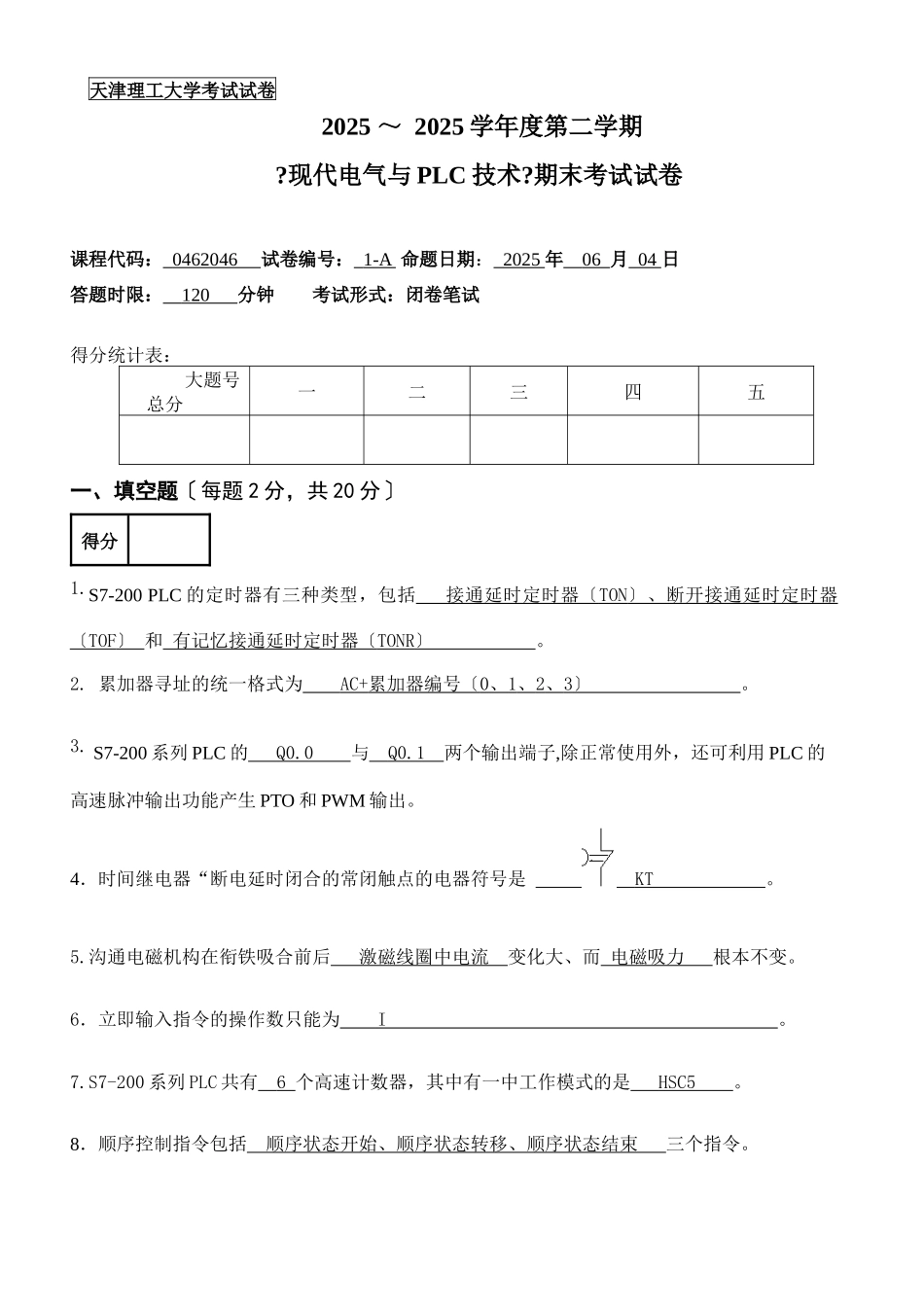

天津理工大学考试试卷 2025 ～ 2025 学年度第二学期 ?现代电气与 PLC 技术?期末考试试卷课程代码： 0462046 试卷编号： 1-A 命题日期： 2025 年 06 月 04 日答题时限： 120 分钟 考试形式：闭卷笔试得分统计表：大题号总分 一二三四五一、填空题〔每题 2 分，共 20 分〕得分1.S7-200 PLC 的定时器有三种类型，包括 接通延时定时器〔 TON 〕、断开接通延时定时器 〔 TOF 〕 和 有记忆接通延时定时器〔 TONR 〕 。2. 累加器寻址的统一格式为 AC+累加器编号〔0、1、2、3〕 。3. S7-200 系列 PLC 的 Q0.0 与 Q0.1 两个输出端子,除正常使用外，还可利用 PLC 的高速脉冲输出功能产生 PTO 和 PWM 输出。4．时间继电器“断电延时闭合的常闭触点的电器符号是 KT 。 5.沟通电磁机构在衔铁吸合前后 激磁线圈中电流 变化大、而 电磁吸力 根本不变。6．立即输入指令的操作数只能为 I 。7.S7-200 系列 PLC 共有 6 个高速计数器，其中有一中工作模式的是 HSC5 。8．顺序控制指令包括 顺序状态开始、顺序状态转移、顺序状态结束 三个指令。9.功能图由 状态、转移、动作 组成的。10. 输入/输出中断包括 脉冲输出 中断、 外部输入 中断和 高速计数器 中断。二、选择体〔从四个选项中选出一个正确的，每题 1 分，共 10 分〕得分1. .HSC0 的初始值存放器是〔 A 〕。A SMD38 B SMD48 C SMD58 D SMD1382. 脉冲输出指令的操作码为〔B〕。A PLUS B PLS C ATCH D DTCH3. PLC 的工作方式是〔 D 〕。A 等待工作方式 B 中断工作方式 C 扫描工作方式 D 循环扫描工作方式4. 顺序控制指令的操作对象〔 A 〕。A. S B M C .SM D .T 5. CPU226 型 PLC 本机 I/O 点数为〔 C 〕。输入/10 输出 输入/16 输出 输入/16 输出 输入/16 输出6. 用来累计比 CPU 扫描速率还要快的事件的 PLC 内部的电器元件是〔 A 〕。A 高速计数器 B 增计数器 C 减计数器 D 累加器7. 表存数指令的功能是向表中增加一个数值，表中第一个数是〔B 〕。A 要填进表中的数 B 最大填表数 C 实际填表数 D 表中已有的数值 8. 以下哪些属于双字寻址〔 D 〕。A QW B V10 C IB0 D MD28 9. SM 是哪个存储器的标识符〔 D 〕。A 高速计数器 B 累加器 C.通用辅助存放器 D. 特别继电器 10 PID 回路指令操作数 TBL 可寻址的...
