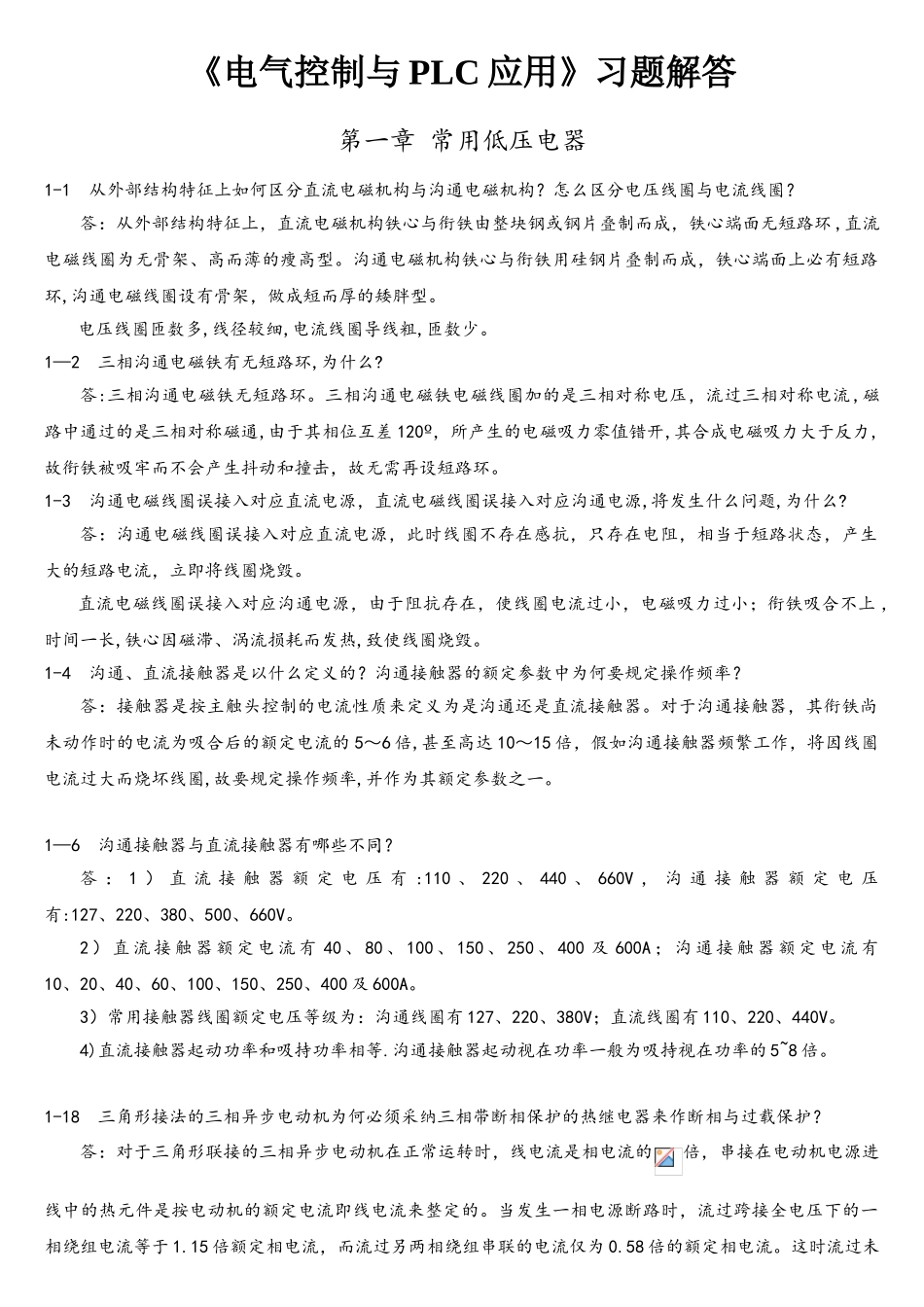

《电气控制与 PLC 应用》习题解答第一章 常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与沟通电磁机构？怎么区分电压线圈与电流线圈？答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环 ,直流电磁线圈为无骨架、高而薄的瘦高型。沟通电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环,沟通电磁线圈设有骨架，做成短而厚的矮胖型。电压线圈匝数多,线径较细,电流线圈导线粗,匝数少。1—2 三相沟通电磁铁有无短路环,为什么?答:三相沟通电磁铁无短路环。三相沟通电磁铁电磁线圈加的是三相对称电压，流过三相对称电流,磁路中通过的是三相对称磁通,由于其相位互差 120º，所产生的电磁吸力零值错开,其合成电磁吸力大于反力,故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。1-3 沟通电磁线圈误接入对应直流电源，直流电磁线圈误接入对应沟通电源,将发生什么问题,为什么?答：沟通电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。直流电磁线圈误接入对应沟通电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上 ，时间一长,铁心因磁滞、涡流损耗而发热,致使线圈烧毁。1-4 沟通、直流接触器是以什么定义的？沟通接触器的额定参数中为何要规定操作频率？答：接触器是按主触头控制的电流性质来定义为是沟通还是直流接触器。对于沟通接触器，其衔铁尚未动作时的电流为吸合后的额定电流的 5～6 倍,甚至高达 10～15 倍，假如沟通接触器频繁工作，将因线圈电流过大而烧坏线圈,故要规定操作频率,并作为其额定参数之一。1—6 沟通接触器与直流接触器有哪些不同？答 ： 1 ） 直 流 接 触 器 额 定 电 压 有 :110 、 220 、 440 、 660V ， 沟 通 接 触 器 额 定 电 压有:127、220、380、500、660V。2 ） 直 流 接 触 器 额 定 电 流 有 40 、 80 、 100 、 150 、 250 、 400 及 600A ； 沟 通 接 触 器 额 定 电 流 有10、20、40、60、100、150、250、400 及 600A。3）常用接触器线圈额定电压等级为：沟通线圈有 127、220、380V；直流线圈有 110、220、440V。4)直流接触器起动功率和吸持功率相等.沟通接触器起动视在功率一般为吸持视在功率的 5~8 倍。1-18 三角形接法的三相异步电动机为何必须采纳三相带断相保护的热继电器来...
