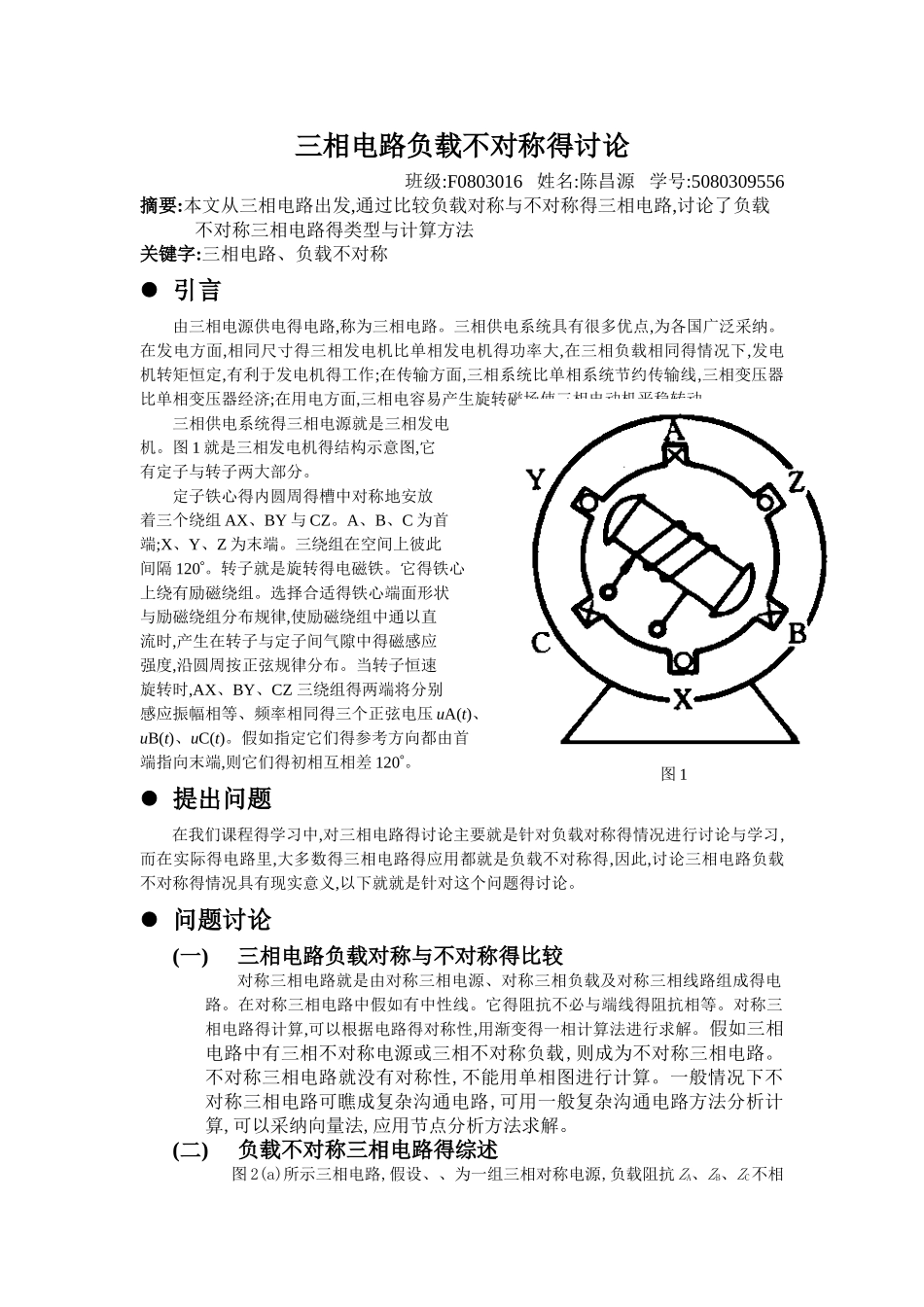

三相电路负载不对称得讨论班级:F0803016 姓名:陈昌源 学号:5080309556摘要:本文从三相电路出发,通过比较负载对称与不对称得三相电路,讨论了负载不对称三相电路得类型与计算方法关键字:三相电路、负载不对称 引言由三相电源供电得电路,称为三相电路。三相供电系统具有很多优点,为各国广泛采纳。在发电方面,相同尺寸得三相发电机比单相发电机得功率大,在三相负载相同得情况下,发电机转矩恒定,有利于发电机得工作;在传输方面,三相系统比单相系统节约传输线,三相变压器比单相变压器经济;在用电方面,三相电容易产生旋转磁场使三相电动机平稳转动。三相供电系统得三相电源就是三相发电机。图 1 就是三相发电机得结构示意图,它有定子与转子两大部分。 定子铁心得内圆周得槽中对称地安放着三个绕组 AX、BY 与 CZ。A、B、C 为首端;X、Y、Z 为末端。三绕组在空间上彼此间隔 120°。转子就是旋转得电磁铁。它得铁心上绕有励磁绕组。选择合适得铁心端面形状与励磁绕组分布规律,使励磁绕组中通以直流时,产生在转子与定子间气隙中得磁感应强度,沿圆周按正弦规律分布。当转子恒速旋转时,AX、BY、CZ 三绕组得两端将分别感应振幅相等、频率相同得三个正弦电压 uA(t)、uB(t)、uC(t)。假如指定它们得参考方向都由首端指向末端,则它们得初相互相差 120°。 提出问题在我们课程得学习中,对三相电路得讨论主要就是针对负载对称得情况进行讨论与学习,而在实际得电路里,大多数得三相电路得应用都就是负载不对称得,因此,讨论三相电路负载不对称得情况具有现实意义,以下就就是针对这个问题得讨论。 问题讨论(一)三相电路负载对称与不对称得比较对称三相电路就是由对称三相电源、对称三相负载及对称三相线路组成得电路。在对称三相电路中假如有中性线。它得阻抗不必与端线得阻抗相等。对称三相电路得计算,可以根据电路得对称性,用渐变得一相计算法进行求解。假如三相电路中有三相不对称电源或三相不对称负载,则成为不对称三相电路。不对称三相电路就没有对称性,不能用单相图进行计算。一般情况下不对称三相电路可瞧成复杂沟通电路,可用一般复杂沟通电路方法分析计算,可以采纳向量法,应用节点分析方法求解。(二)负载不对称三相电路得综述 图 2(a)所示三相电路,假设、、为一组三相对称电源,负载阻抗 ZA、ZB、ZC不相图 1等,因此它就是不对称三相电路。假如采纳三相四线制供电,且中线阻抗可以忽略,则由图可见,负载各相电压即等于对应得电源相电压。因此...
