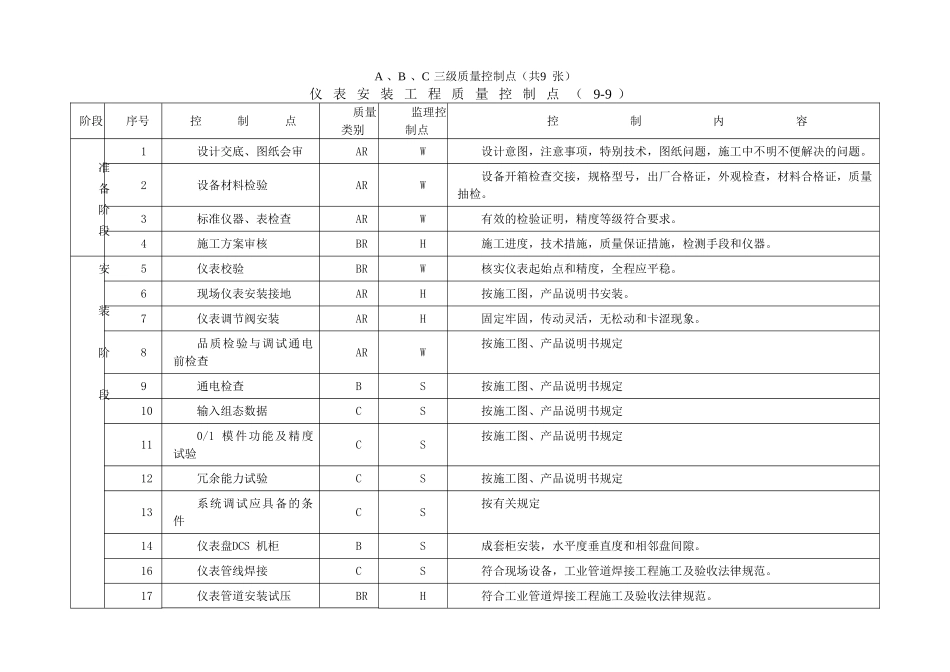

A 、B 、C 三级质量控制点（共9 张） 仪 表 安 装 工 程 质 量 控 制 点 （ 9-9 ）阶段序号控 制 点质量类别监理控制点控 制 内 容准备阶段1设计交底、图纸会审ARW设计意图，注意事项，特别技术，图纸问题，施工中不明不便解决的问题。2设备材料检验ARW设备开箱检查交接，规格型号，出厂合格证，外观检查，材料合格证，质量抽检。3标准仪器、表检查ARW有效的检验证明，精度等级符合要求。4施工方案审核BRH施工进度，技术措施，质量保证措施，检测手段和仪器。安装阶段5仪表校验BRW核实仪表起始点和精度，全程应平稳。6现场仪表安装接地ARH按施工图，产品说明书安装。7仪表调节阀安装ARH固定牢固，传动灵活，无松动和卡涩现象。8品质检验与调试通电前检查ARW按施工图、产品说明书规定9通电检查BS按施工图、产品说明书规定10输入组态数据CS按施工图、产品说明书规定110/1 模件功能及精度试验CS按施工图、产品说明书规定12冗余能力试验CS按施工图、产品说明书规定13系统调试应具备的条件CS按有关规定14仪表盘DCS 机柜BS成套柜安装，水平度垂直度和相邻盘间隙。16仪表管线焊接CS符合现场设备，工业管道焊接工程施工及验收法律规范。17仪表管道安装试压BRH符合工业管道焊接工程施工及验收法律规范。阶段序号控 制 点质量类别监理控制点控 制 内 容18计量仪表直管段CRS按施工图或GB93-86 法律规范执行。19仪表桥架CS安装横平竖直，连接牢固，标高20防爆区安装CS管接头连接，隔离密封位置，密封口封堵。调试阶段21机组仪表联校CRS按施工图或产品说明书配合厂商调试。22系统试验ARH按产品说明书，施工图配合生产部门调试。交工阶段交工技术竣工图AR交 工 技 术 文 件 完 整 ， 数 据 准 确 ， 会 签 齐 全 ， 质 量 评 定 资 料 完 善 ， 竣 工 图 按 实际 施 工 情 况 绘 制 。质 量 控 制 点 ：1 ） 质 量 等 级 ：A— 联 检 点 （ 业 主 、 监 理 、 项 目 部 质 量 部 门 质 检 员 联 合 检 查 ） ；B— 共 检 点 （ 监 理 、 项 目 部 质 量 部 门 质 检 员 共 同 检 查 ） ；C— 一 般 控 制 点 （ 施 工 班 组 自 行 检 查 ）R— 应 有 质 量 记 录2 ） 监 理 控 制 点 ：W— 见 证 点 （ 分 为 实 物 和 文 件 的 质 量 控 制 对 象 。 在 规 定 的 关...
